Befestigung Des Lufteinlassgitters - Panasonic S-M20Py3E Installationsanleitung

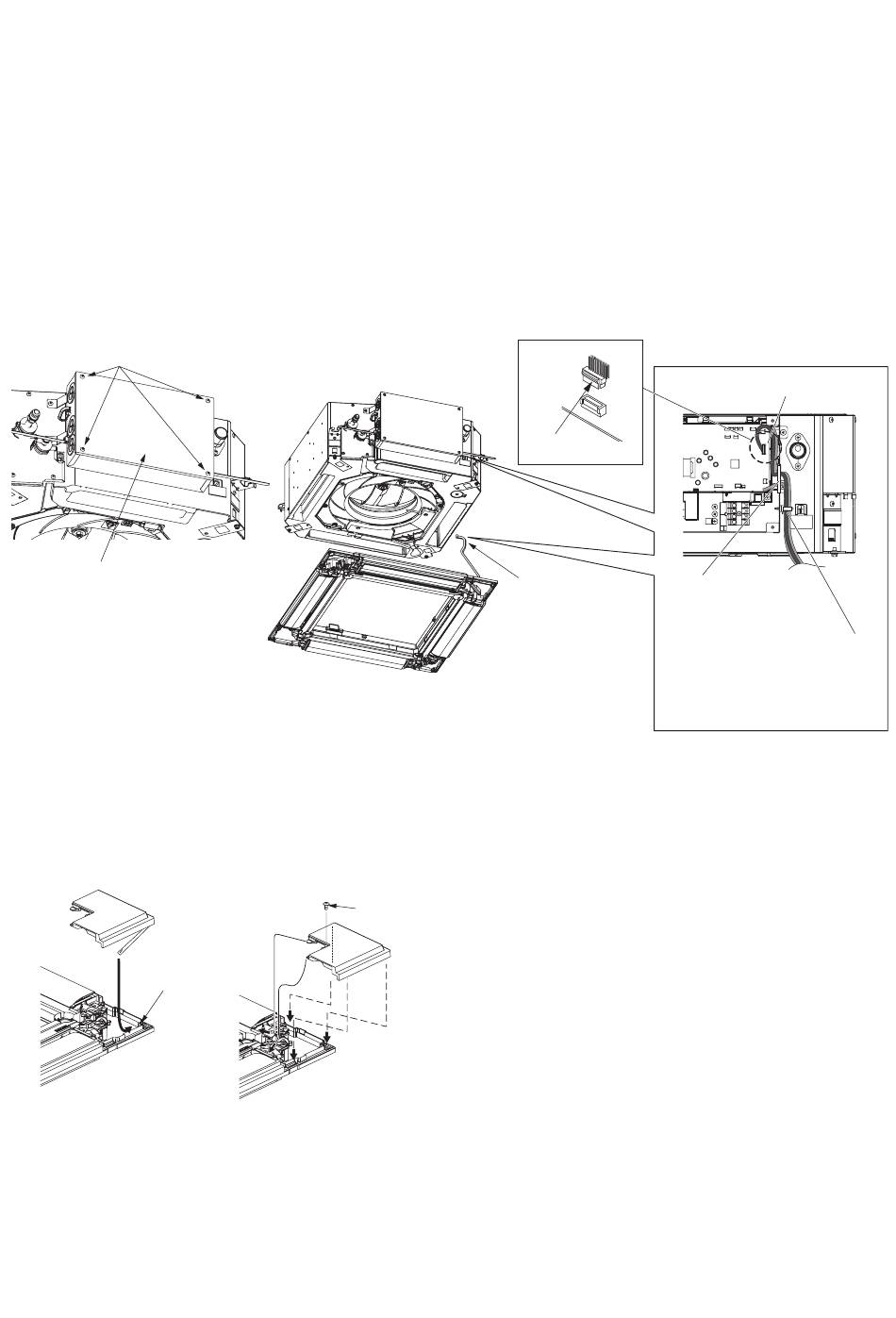

(4) Verkabelung der Kassettenverkleidung
1) Die Abdeckung des Gehäuses mit den elektrischen Bauteilen für die Steuerleiterplatte
der Inneneinheit öffnen.
2) Den 22P-Stecker (schwarz) der Kassettenverkleidung mit dem Stecker auf der
Steuerleiterplatte im Gehäuse mit den elektrischen Bauteilen an der Inneneinheit
verbinden. In diesem Fall den Ausschnitt der Leitung für den Kabelschutz nach außen
vom Gehäuse der elektrischen Komponenten freilegen und mit dem am Gehäuse mit den
elektrischen Bauteilen angebrachten Halteband befestigen.
● Den Stecker mit zur Kante der Leiterplatte weisender Verriegelung bis zum Einrasten
einführen. (Bei Wackelkontakt arbeitet die automatische Klappe nicht, wobei „P09" an
der Fernbedienung angezeigt wird.)
● Sicherstellen, dass der Stecker nicht zwischen dem Gehäuse mit den elektrischen
Bauteilen und der Abdeckung eingeklemmt wird.
● Sicherstellen, dass der Kabelstecker nicht zwischen der Einheit und der
Kassettenverkleidung eingeklemmt wird.
Schrauben (×4)
Deckel am Gehäuse mit den
elektrischen Bauteilen
(5) Befestigen der Eckenabdeckung und des Lufteinlassgitters
A. Befestigung der Eckenabdeckung
1) Sicherstellen, dass das Sicherheitsband der Eckenabdeckung am Stift der
Kassettenverkleidung befestigt ist, wie in der Abbildung gezeigt.
2) Die mitgelieferten Schrauben verwenden, um die Eckenabdeckung an der
Kassettenverkleidung zu befestigen.
Stift
B. Befestigung des Lufteinlassgitters
● Um das Lufteinlassgitter zu befestigen, die Schritte im Abschnitt „Abnehmen des
Lufteinlassgitters" in umgekehrter Reihenfolge ausführen. Durch Drehen des Lufteinlassgitters
kann dieses in einer beliebigen der 4 Richtungen an der Kassettenverkleidung angebracht
werden. Bei der Installation von mehreren Einheiten die Ansaugrichtungen der Lufteinlassgitter
entsprechend koordinieren, und die Richtungen je nach den Kundenwünschen einrichten.
● Beim Befestigen des Lufteinlassgitters darauf achten, dass das Zuleitungskabel zur Klappe
nicht eingeklemmt wird.
Stecker
Verriegelung
Kabelstecker der
Kassettenverkleidung
Mitgelieferte Schraube
Die Eckenabdeckung so platzieren, dass
die 5 Ansätze in die Öffnungen in der
Kassettenverkleidung passen. Dann mit
den mitgelieferten Schrauben befestigen.
42
22P (schwarz)
Ausschnitt der Leitung
für Kabelschutz
Das Halteband lösen, mit
dem die Kabel an der
Einheit befestigt sind. Mit
dem Blendendraht bündeln.
