3-5. Installieren der Ablaufleitung

3-5-1. Vor dem Installieren der Ablaufleitung
(1) Einschränkungen für eine Anhebung der Ablaufleitung
VORSICHT
● Die Ablaufleitung kann bis auf eine maximale
Höhe von 850 mm über der Unterseite der
Decke angehoben werden.
Sie darf nicht um mehr als 850 mm gehoben
werden.
Dies würde Leckwasser zur Folge haben.
(2) Einschränkungen für die Ablaufleitungsverbindung
VORSICHT
● Die Ablaufleitung nicht so verlegen, dass sie
vom Ablaufstutzen aus ansteigt. In diesem Fall
fließt das Ablaufwasser nach dem Ausschalten
zurück in die Einheit und leckt.
● Keinen Entlüftungshahn anbringen, da dies zu
einem Herausspritzen von Wasser aus dem
Ablaufleitungsauslass führen kann.
● Keinen U- oder glockenförmigen
Geruchsverschluss im Verlauf der Ablaufleitung
installieren. Dies kann ungewöhnliche
Geräusche verursachen.
● Sicherstellen, dass die Ablaufleitung ein Gefälle
aufweist (1/100 oder mehr; mit Gefälle ab
Ablaufstutzen).
(3) Einschränkungen für die Ablaufschlauchverbindung
VORSICHT
● Den mitgelieferten Ablaufschlauch nicht um
90° oder mehr biegen;
Den Schlauch weniger als 45° biegen.
● Den mitgelieferten Ablaufschlauch nicht so
verlegen, dass sich Wasser in ihm sammeln
oder stauen kann. Dies kann ungewöhnliche
Geräusche verursachen.

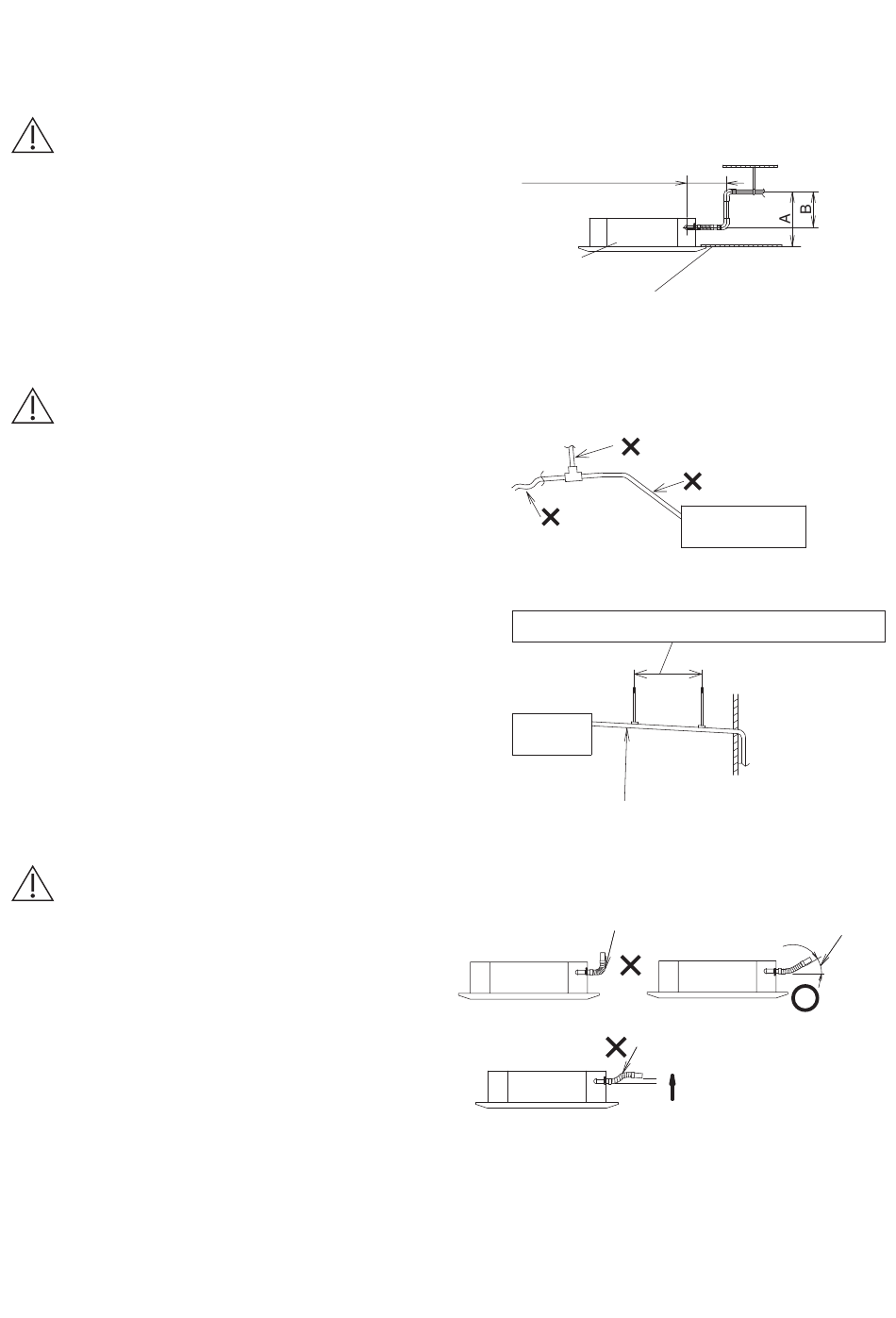

300 mm oder weniger
(so kurz wie möglich)
Inneneinheit
Unterseite der Deckenplatte
* Länge der mitgelieferten Ablaufleitung = 250 mm
Verschluss
nicht zulässig
Abstand zwischen Stützhalterungen = 1,5 m bis 2 m
Inneneinheit
Gefälle = 1/100 oder mehr
Biegewinkel 90° nicht zulässig
17
A : 850 mm oder weniger
B : 666 mm oder weniger
Keinen Entlüftungshahn anbringen
Anstieg nicht zulässig
Inneneinheit
Biegewinkel weniger als 45°
Verschluss nicht zulässig
