4.2

Auswahl der Regelung

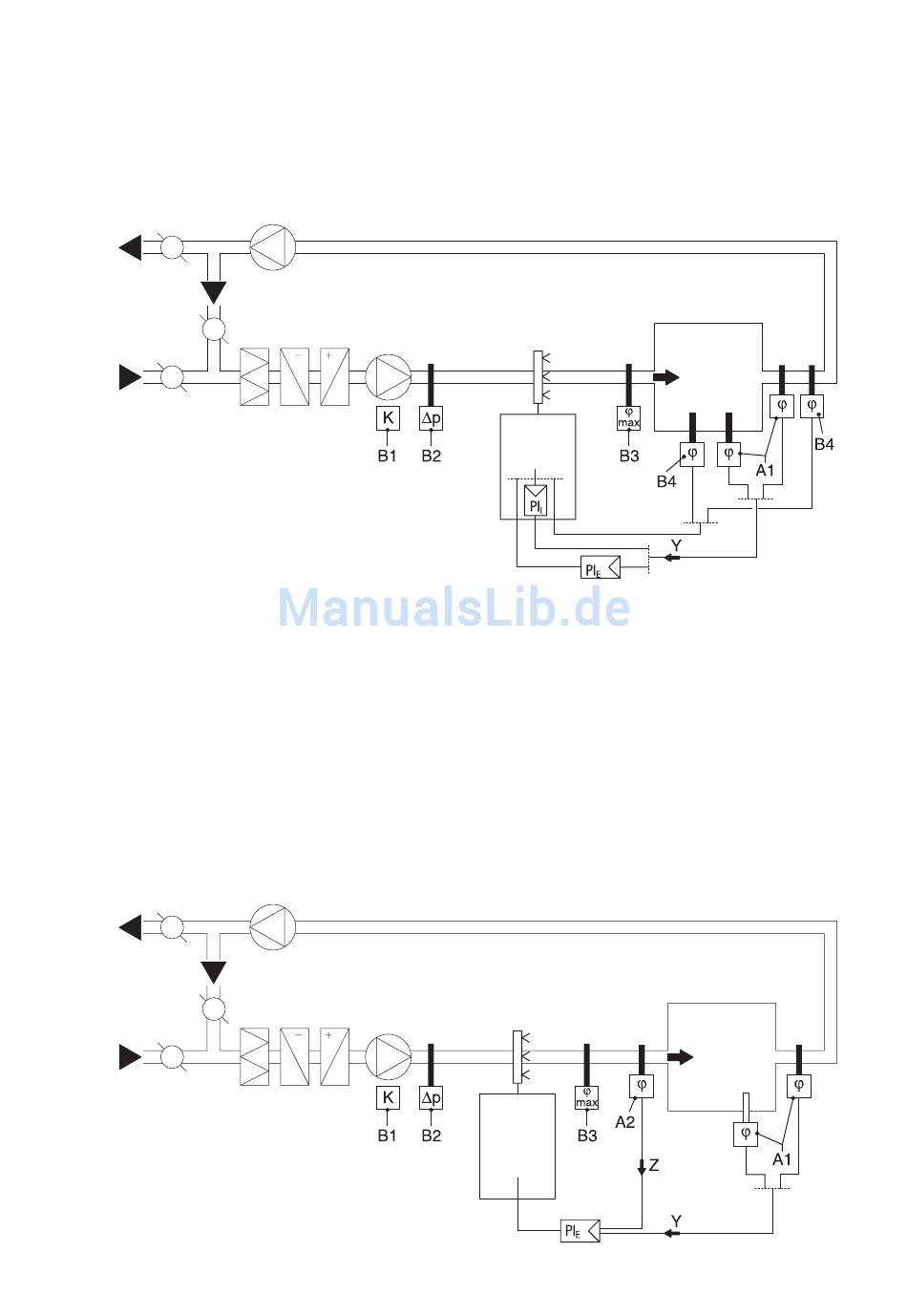

Die verschiedenen Regelsysteme

– System 1: Raumfeuchteregelung

Das System 1 eignet sich für die Direktraumbefeuchtung sowie für Klimaanlagen mit vor wie gend
Umluftbetrieb. Der Feuchtefühler bzw. Hygrostat wird vorzugsweise im Abluftkanal oder direkt im
Raum montiert.
A1 Feuchtefühler
B1 Ventilatorverriegelung
B2 Strömungswächter
B3 Maximalhygrostat
B4 Hygrostat
PI Stetigregler intern (PI-Regler)
I
PI Stetigregler extern (z.B. PI-Regler)
E
Y Eingangssignal von A1
– System 2: Raumfeuchteregelung mit stetiger Begrenzung der Zuluftfeuchte
Das System 2 eignet sich für Klimaanlagen mit grösserem Aussenluftanteil, bei niedriger Zuluft -
temperatur, bei Nachbefeuchtung oder bei variablem Luftvolumenstrom. Wenn die Zuluftfeuchte
den vorgegebenen Wert übersteigt, wirkt die stetige Begrenzung mit Priorität vor der Raumfeuch-
teregelung.
Der Feuchtefühler (A1) wird vorzugsweise im Abluftkanal oder direkt im Raum montiert. Der
Feuchtefühler (A2) für die stetige Zuluftfeuchtebegrenzung wird nach dem Dampfverteilrohr im Ka-
nal plaziert. Für diese Regelungsart wird ein externer Stetigregler mit einem Anschluss für einen
zweiten Feuchtefühler benötigt.
Achtung! Die stetige Zuluftfeuchtebegrenzung ist kein Ersatz für den Maximalhygrostat.
A1/2 Feuchtefühler
B1 Ventilatorverriegelung
B2 Strömungswächter
B3 Maximalhygrostat
PI Stetigregler extern (z.B. PI-Regler)
E
Y Eingangssignal von A1
Z Eingangssignal von A2
