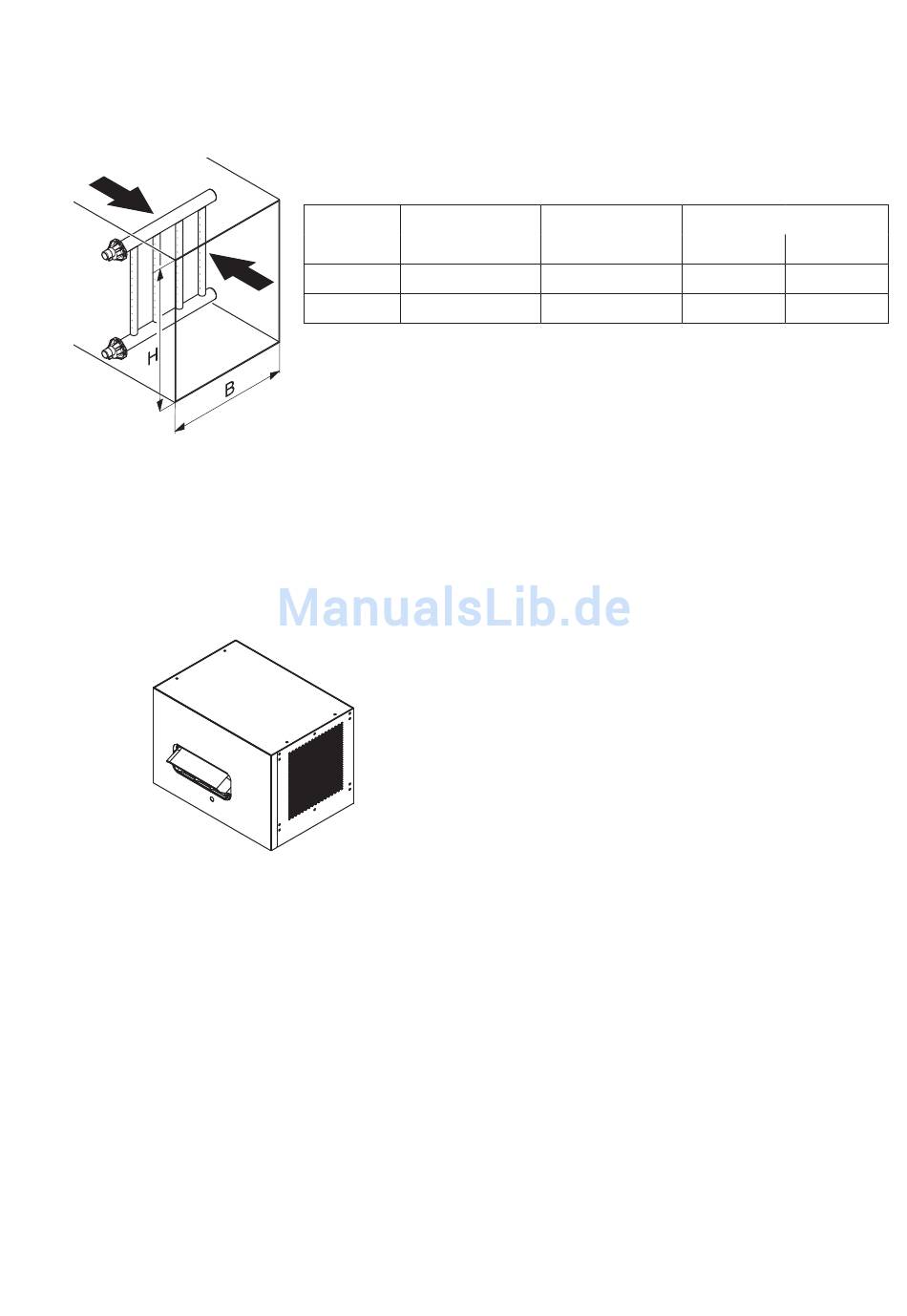

Dampfverteilsystem OptiSorp

Das Dampfverteilsystem OptiSorp wird eingesetzt in Lüftungskanälen, in denen nur eine kurze Be-
feuchtungsstrecke zur Verfügung steht (Berechnung der Befeuchtungsstrecke siehe Kapitel 5.3.1).
Bei einer Bestellung sind die Kanalabmessungen anzugeben. Bitte beachten Sie dazu folgende Daten:
System 1
System 2
Für Kanalbreiten <600 mm gelten die Werte in Klammern
1)
Hinweis: Weitere Angaben zum Dampfverteilsystem OptiSorp finden sich in der separaten Montage-
und Betriebsanleitung zu diesem Produkt.
Ventilationsgerät
Die Ventilationsgeräte dienen in Verbindung mit den Dampf-Luftbefeuchtern Defensor Mk5 zur direkten
Raumluftbefeuchtung. Sie werden separat über dem Gerät an die Wand montiert.
Der Typ des Ventilationsgerätes sowie die benötigte Anzahl richtet sich nach der Dampfleistung des/
der Basisgeräte(s) und kann der Tabelle in Kapitel 4.4.1 entnommen werden.
Hinweis: Weitere Angaben zum Ventilationsgerät finden sich in der separaten Montage- und Betrieb-
sanleitung zu diesem Produkt.
Die Ventilationsgeräte werden geliefert mit:
– Befestigungsmaterial inkl. Dampfschlauch
– Montage- und Betriebsanleitung Ventilationsgerät
OptiSorp Anzahl
Dampfanschlüsse
1
2
max. Dampfabgabe
in kg/h
1)
Breite in mm
45 (30) 450...2700
90 (60) 450...2700
Kanalabmessungen
Höhe in mm
450...1650
450...2200
19
