4.4.2 Detailinformationen Zubehör
Dampfverteilrohr 81-... für indirekte Raumluftbefeuchtung
Die Auswahl der Dampfverteilrohre 81-... richtet sich nach der Kanalbreite (für horizontalen Einbau)
bzw. nach der Kanalhöhe (für vertikalen Einbau) und der Leistung des Dampf-Luftbefeuchters.
Wichtig! Wählen Sie immer das längst mögliche Dampfverteilrohr (Optimierung der Befeuchtungsstrecke).
Hinweis: Muss die Befeuchtungsstrecke (siehe Kapitel 5.3.1) aus anlagetechnischen Gründen verkürzt
werden, ist die Dampfmenge pro Gerät auf zwei Dampfverteil rohre aufzuteilen oder das Dampfver-
teilsystem OptiSorp einzusetzen. Nehmen Sie in diesem Falle mit Ihrem Lieferanten Kontakt auf.
Dampfverteilrohr "Process" (Zubehör "Z...")
Das Dampfverteilrohr Process wird eingesetzt für die direkte Materialbefeuchtung in Verarbeitungs-
prozessen (Prozessbefeuchtung) oder in Lüftungskanälen mit schwie rigen Befeuchtungsstrecken-
Verhältnissen (mit dem Dampfverteilrohr Process kann die Befeuchtungsstrecke um ca. 30 % verkürzt
werden). Das Dampfverteilrohr Process ist in verschiedenen Längen lieferbar.
Betreffend die Auslegung des Dampfverteilrohres Process nehmen Sie mit Ihrem Lieferanten Kontakt
auf. Beschaffen Sie sich vorab folgende Daten:
– die Dampfmenge in kg/h
– die Kanalabmessungen (Breite x Höhe)
Wichtig! Die Tabelle in Kapitel 5.3.1 für die Bestimmung der Befeuchtungsstrecke, kann für das Dampf-
verteilrohr Process nicht verwendet werden.
18

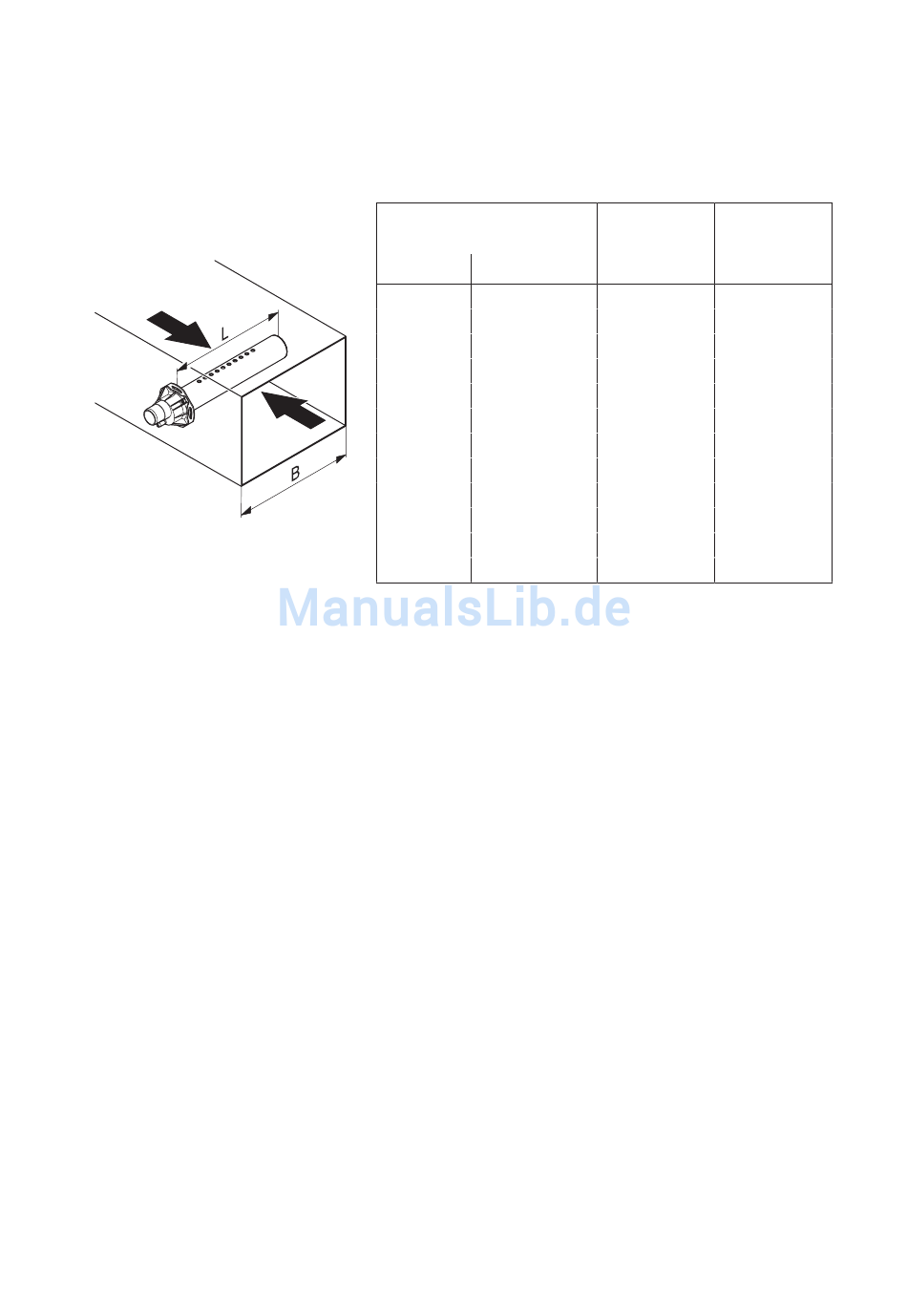

Dampfverteilrohre 81-... zu
Defensor Mk5 aus CrNi-Stahl
Typ Länge in mm (L)
200
81-200
1)
350
81-350
2)
500
81-500
2)
650
81-650
800
81-800
1000
81-1000
1200
81-1200
1500
81-1500
1800
81-1800
2000
81-2000
2300
81-2300
2500
81-2500
Nur für Geräte mit einer maximalen Dampfleistung von 10 kg/h
1)
Nur für Geräte mit einer maximalen Dampfleistung von 30 kg/h
2)
Speziallängen auf Anfrage
3)
Kanalbreite (B) Dampfabgabe
in mm max. in kg/h
3)
210...400
400...600
600...750
750...900
900...1100
1100...1300
1300...1600
1600...2000
2000...2400
2200...2600
2500...2900
2700...3100
10
30
30
50
50
50
50
50
50
50
50
50
