Gerätebefestigung
Achtung! Verwenden Sie für die Befestigung des Defensor Mk5 aus schliesslich das
im Lieferumfang enthaltene Befestigungs material. Ist in Ihrem speziellen Fall die Be-
festigung mit dem mitgelieferten Material nicht möglich, wählen Sie eine ähnlich stabile
Befestigungsart. In Zweifelsfällen nehmen Sie mit Ihrem Lieferanten Kontakt auf.
Hinweis: Nachfolgend ist die Befestigung der Geräte ohne optionale Montageschiene beschrieben.
Für die Gerätemontage mit Montageschienen beachten Sie die speziellen Hinweise, die auf der Ver-
packung aufgedruckt sind.

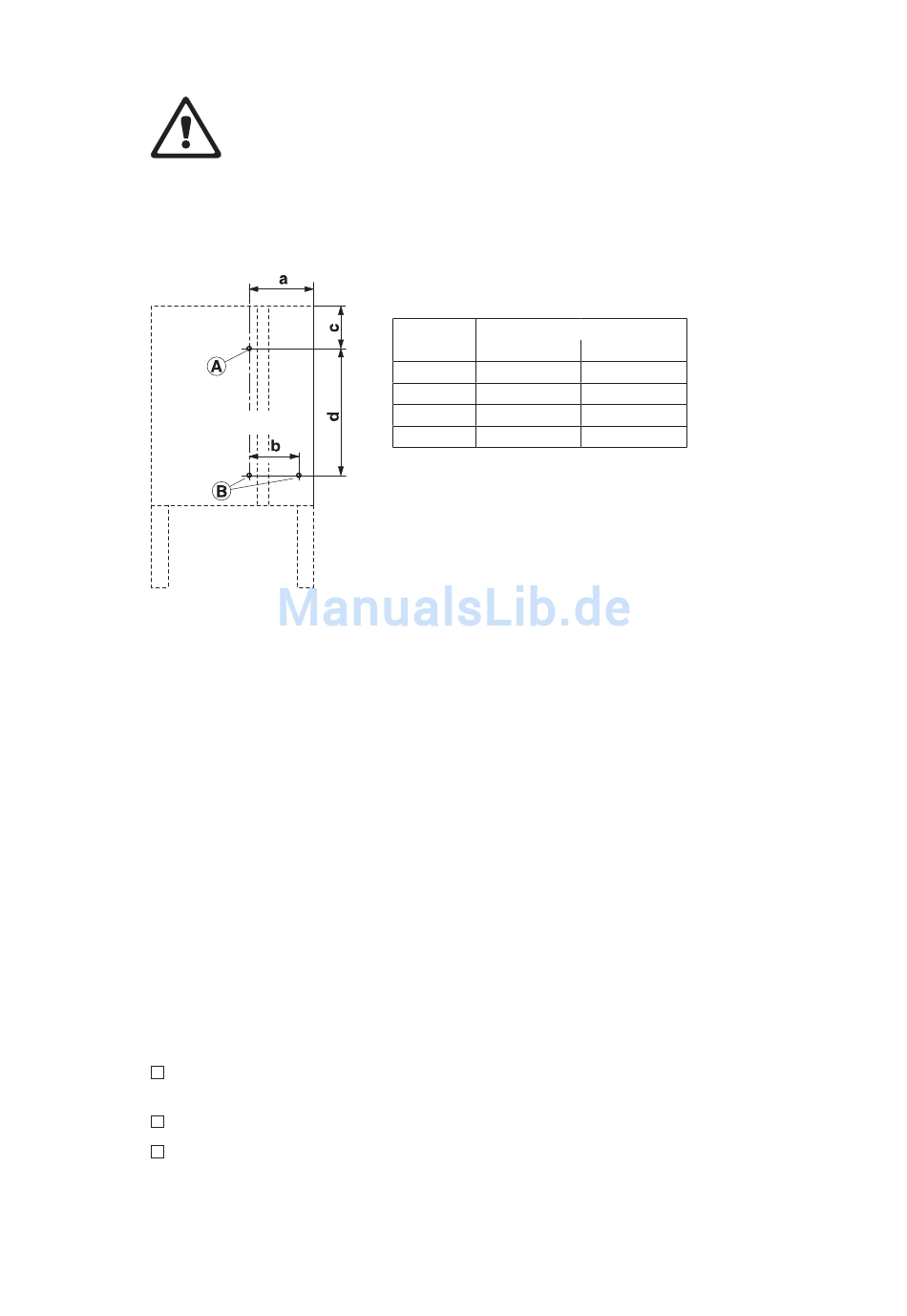

Ansicht von vorne
• Befestigungspunkt "A" mit der auf der Verpackung aufgedruckten Bohrschablone am vorgesehenen
Standort anzeichnen.
Wichtig! Plazierungshinweise beachten.
• Loch Ø10 mm bohren, mitgelieferten Dübel einsetzen und Schraube bis auf einen Abstand von 5 mm
zwischen Wand und Schrau benkopf eindrehen.
• Linke Fronttüre entriegeln und beide Frontüren entfernen. Gerät in die Schraube einhängen und mit
Wasserwaage horizontal und vertikal ausrichten.
• Befestigungspunkte "B" anzeichnen und Gerät wieder entfernen.
• Löcher Ø10 mm für die Befestigungspunkte "B" bohren und mitgelieferte Dübel einsetzen
• Gerät in die Schrauben einhängen und mit den mitgelieferten Schrauben befestigen. Vor dem Fest-
ziehen der Schrauben, Gerät nochmals mit Wasserwaage ausrichten.
• Fronttüren anbringen und verriegeln.
5.2.3
Kontrolle der Gerätemontage
Prüfen Sie die korrekte Montage anhand der folgenden Checkliste:
Ist/sind das/die Gerät(e) korrekt plaziert?
(siehe Kapitel 5.2.1)
Ist/sind das/die Gerät(e) vertikal und horizontal korrekt ausgerichtet?
Ist/sind das/die Gerät(e) korrekt befestigt?
(Festigkeit der Tragkonstruktion prüfen)
Mass
Gehäusegrösse
klein
a
232,0 mm
b
175,0 mm
c
166,5 mm
d
460,0 mm
gross
237,0 mm
181,0 mm
166,5 mm
460,0 mm
23
