Wasserinstallation
Die Wasserinstallation darf nur durch ausgewiesenes Fachpersonal (z.B. Sanitärin stalla-
teure) durchgeführt werden. Die Überwachung der Qua l ifikation ist Sache des K unden.
Beachten Sie bitte die lokalen Vorschriften für den An schluss von Gerä ten an das Trink-
und Abwassernetz.
Achtung Stromschlaggefahr! Für alle Installationsarbeiten ist der Dampf-Luftbefeuchter
spannungsfrei zu schalten und gegen unbeab sichtigtes Einschalten zu sichern.
5.4.1
Ausführung der Wasserinstallation

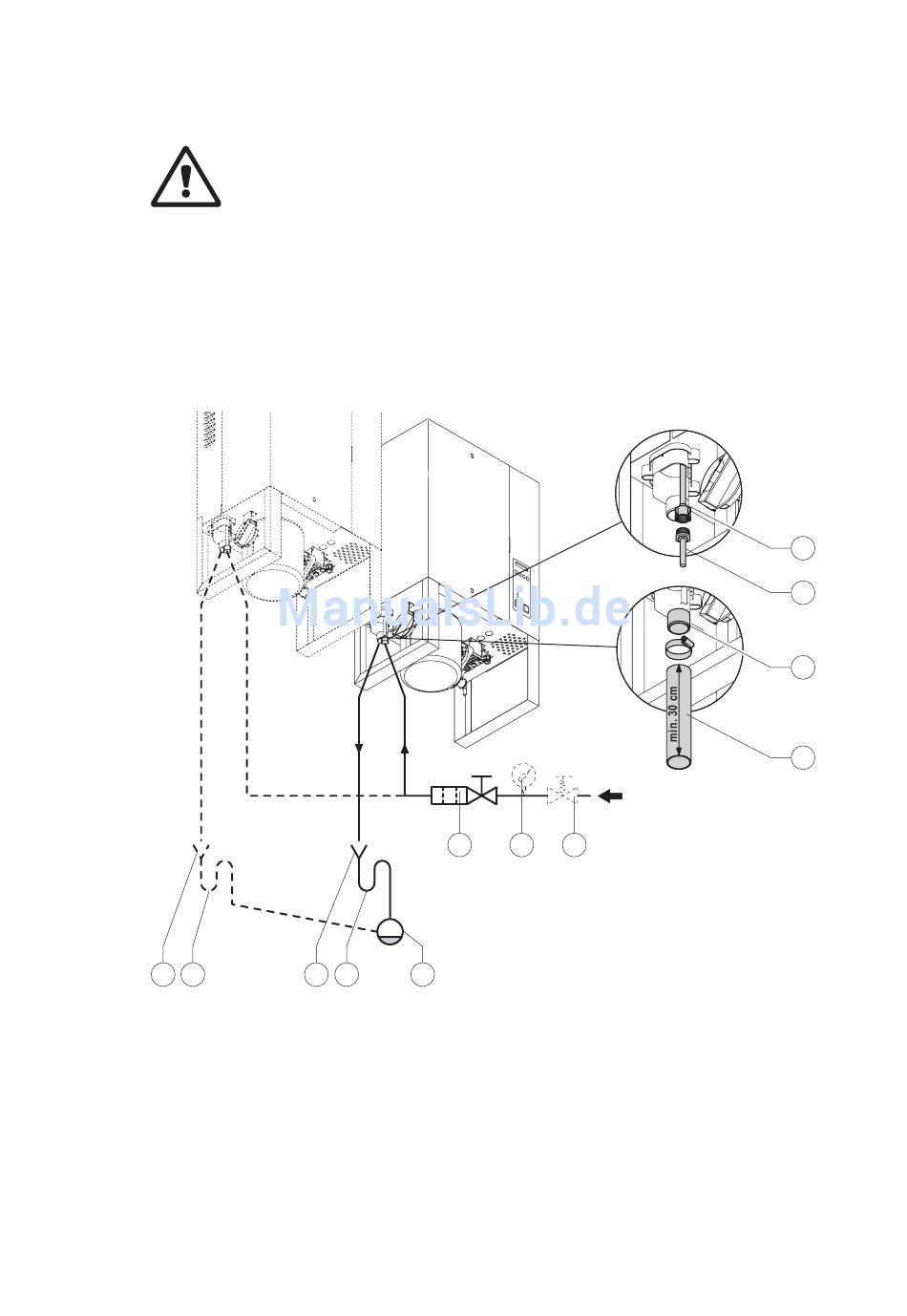

Übersicht Wasserinstallation
8
9
1 Wasseranschluss, Überwurfmutter G 1/2"
2 Zulaufleitung (min. Innendurchmesser: 8 mm)
3 Wasserablaufstutzen Ø40 mm
4 Ablaufleitung (min. Innendurchmesser: 40 mm, min. 30 cm senkrecht nach unten führen)
5
Druckreduzierventil (Einbau zwingend für Wasserdrücke >10 bar, bauseitig)
6
Manometer (Einbau empfehlenswert, bauseitig)
7 Siebfilterventil (Zubehör "Z261")
8
Ablauftrichter (bauseitig)
9
Siphon (min. Innendurchmesser: 40 mm, bauseitig)
1 0 Gebäudeseitige Wasserablaufleitung (min. Innendurchmesser: 40 mm)
7
8
9
10
H
O
2
(1...10 bar)
6
5
1
2
3
4
31
