5.3.3

Montage der Dampf- und Kondensatleitung

5.3.3.1

Dampfleitung mit Dampfschlauch

Wichtig! Verwenden Sie ausschliesslich die Original Dampf- und Kondensatschläuche von Ihrem
Geräte-Lieferanten. Andere Dampf- und Kondensatschläuche können unter Umständen zu Be-
triebsstörungen führen.
Wichtig! Die Kunststoff-Schutzhülle um den Dampfschlauch muss nach der Installation unbe-
dingt entfernt werden.

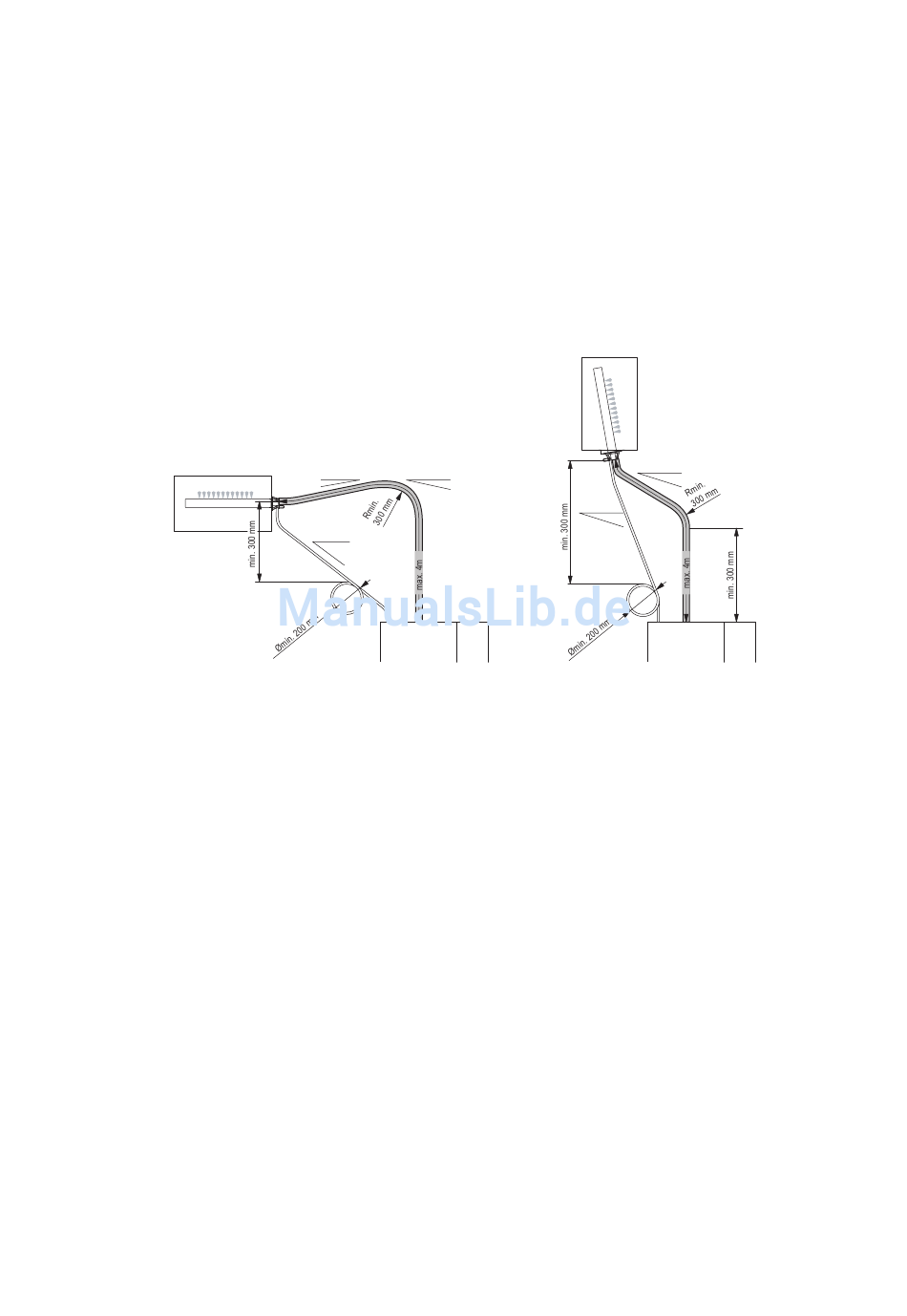

Hinweise Schlauchführung
Für die Schlauchführung ist die Lage des Dampfverteilrohres massgebend:
– Dampfverteilrohr ist mehr als 500 mm über der Geräteoberkante montiert:
Dampfschlauch zuerst mindestens 300 mm senkrecht nach oben über die Ober kante des
Dampf-Luftbefeuchters und anschliessend mit einer minimalen Steigung von 20% und/oder einem
minimalen Gefälle von 5% zum Dampfverteilrohr führen.
Kondensatschlauch mit einem minimalen Gefälle von 20 % über einen Siphon (Schlauchbogen
min. Ø200 mm) nach unten zum Gerät führen und dort ca. 2 cm in die dafür vorgesehene Öffnung
stecken.
Hinweis: Falls Ihr Gerät mehrere Dampfverteilrohre speist, sind die ein zelnen Kondensatschläuche
in einen Ablauftrichter zu führen.
Wichtig! Vor der Inbetriebnahme ist der Siphon des Kondensatschlauchs mit Wasser zu füllen.
Hinweis: Für Dampfleistungen ≤20 kg/h kann auf die separate Rückführung des Kondensates
über den Kondensatschlauch verzichtet werden, wenn der Dampfschlauch so verlegt ist, dass das
Kondensat mit stetigem Gefälle ungehindert in den Dampfzylinder zurückfliessen kann.
28
min. 5 % min. 20 %
min. 20 %
min. 20 %
min. 20 %
