5.4.5 Fehler bei der Verlegung der Dampf­ und Kondensatleitung
2
1
Falsch
1 Schlauch/Schlauchstück vor erstem Bogen weniger als
500 mm senkrecht nach oben geführt (Kondensatbildung).
2 Minimaler Biegeradius des Dampfschlauches/der Dampflei-
tung nicht eingehalten (Kondensatbildung).
3 Siphon zu wenig hoch und zu nah am Dampfverteiler montiert. Der Siphon des Kondensatschlauchs muss sich mindestens
4 Kein Kondensatablauf im vertikalen Schlauchabschnitt ein-
gebaut.
5 Dampfleitung und Kondensatleitung ohne Steigung/Gefälle
verlegt (Steigung min. 20 %).

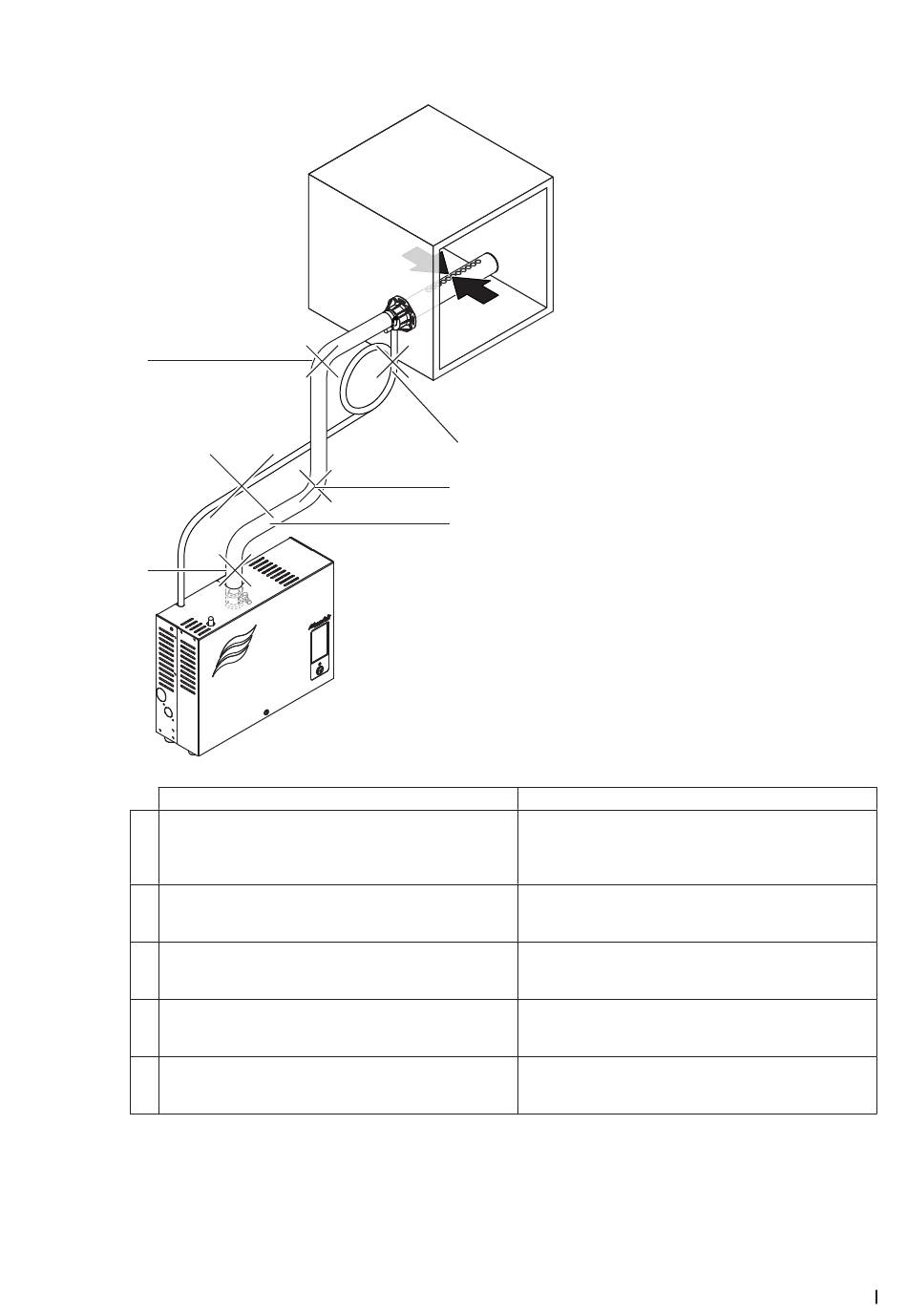

Abb. 12: Fehler bei der Verlegung der Dampf- und Kondensatleitung
3
4
5
Korrekt
Schlauch/Schlauchstück vor dem ersten Bogen mindes-
tens 500 mm (für Installationen mit Dampfschläuchen)
bzw. 1'000 mm (für Dampfleitungen mit fester Verrorhung)
senkrecht nach oben führen.
Der minimale Biegeradius von 300 mm (bei Dampfschläu-
chen) bzw. 5 x Dampfleitungs­Innendurchmesser (bei
festen Rohrleitungen) müssen eingehalten werden.
300 mm unter dem Anschluss am Dampfverteiler befinden
und eine minimale Höhe von 200 mm (ø200 mm) haben.
An allen tiefsten Punkten oder vor vertikalen Leitungsab-
schnitten muss zwingend ein Kondensatablauf eingebaut
werden.
Dampfleitung immer mit stetiger Steigung bzw. stetigem
Gefälle von min.15 % (8.5°) und Kondensatleitung mit
stetigem Gefälle von min.15 % (8.5°) verlegen.
Montage- und Installationsarbeiten 31
