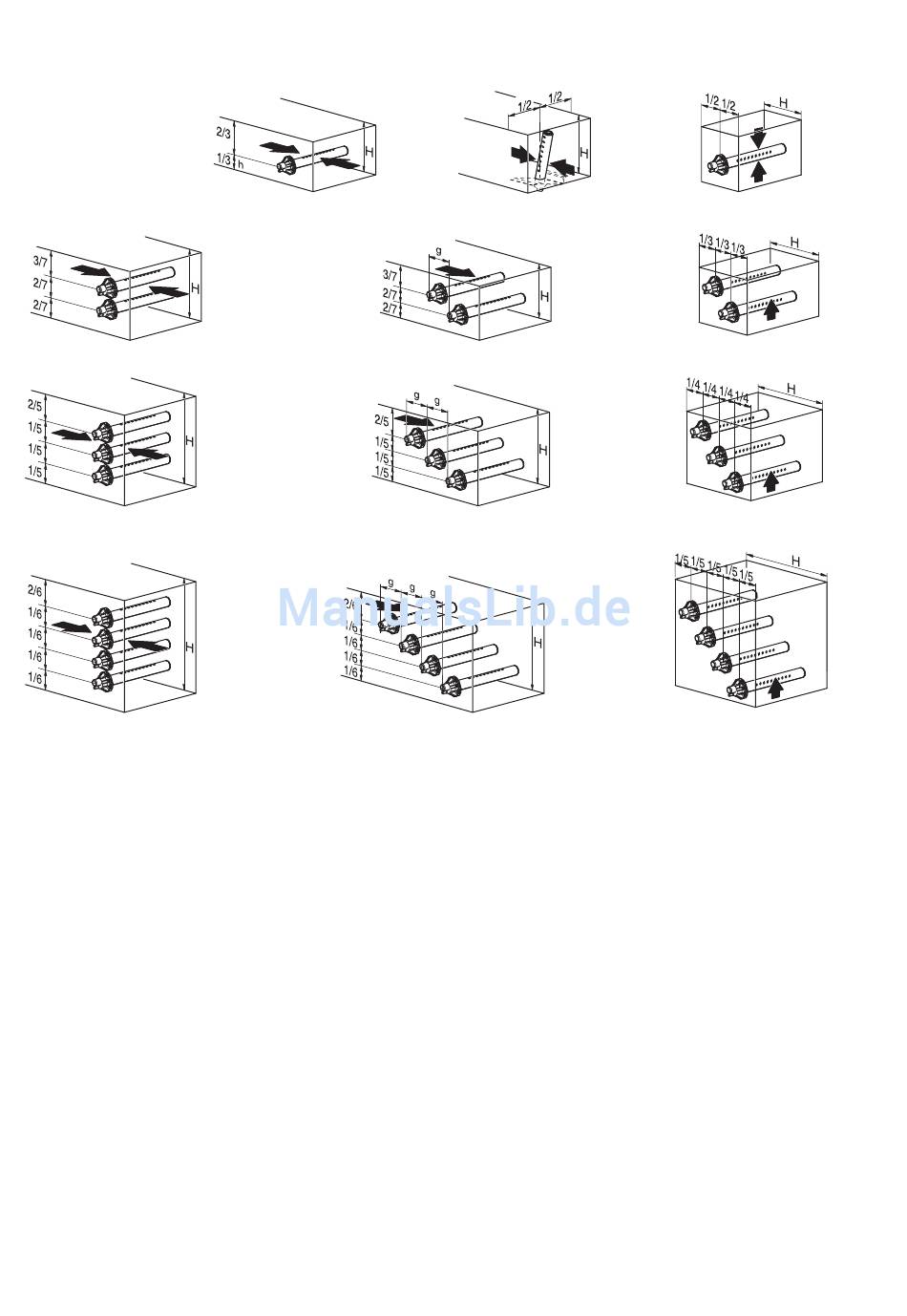

Folgende Masse sind bei der Plazierung der Dampfverteilrohre zu beachten:
gmin= 150 mm
hmin= 85 mm
min. H= 400 mm
min. H= 600 mm
min. H=720 mm
Hinweis: Für die Plazierung des Dampfverteilsystems OptiSorp beachten Sie die Angaben in der se-
paraten Dokumentation zu diesem Produkt
Empfehlungen für die Auslegung der Lüftungskanäle
– Um den Einbau der Dampfverteilrohre zu erleichtern und zu Kontrollzwecken ist im Lüftungskanal
eine genügend grosse Kontrollöffnung vorzuse hen.
– Im Bereich der Befeuchtungsstrecke sollte der Lüftungskanal wasserdicht ausgeführt werden.
– Lüftungskanäle, die durch kalte Räume führen, sind zu isolieren, damit die befeuchtete Luft nicht
an der Kanalwand konden siert.
– Ungünstige Strömungsverhältnisse im Lüftungskanal (z.B. durch Hindernisse, enge Radien, etc.)
können zur Kondensation der befeuchteten Luft führen.
– Der Einbau der Dampfverteilrohre in Kanäle mit rundem Querschnitt ist nicht zulässig.
Bei Fragen zur Auslegung von Lüftungskanälen im Zusammenhang mit Dampfverteilrohren 81-...,
nehmen Sie bitte mit Ihrem Lieferanten Kontakt auf.
Montage der Dampfverteilrohre/des Dampfverteilsystems OptiSorp
Detaillierte Informationen zur Montage der Dampfverteilrohre bzw. des Dampfverteilsystems OptiSorp
finden sich in den separaten Montageanleitungen zu diesen Produkten.
