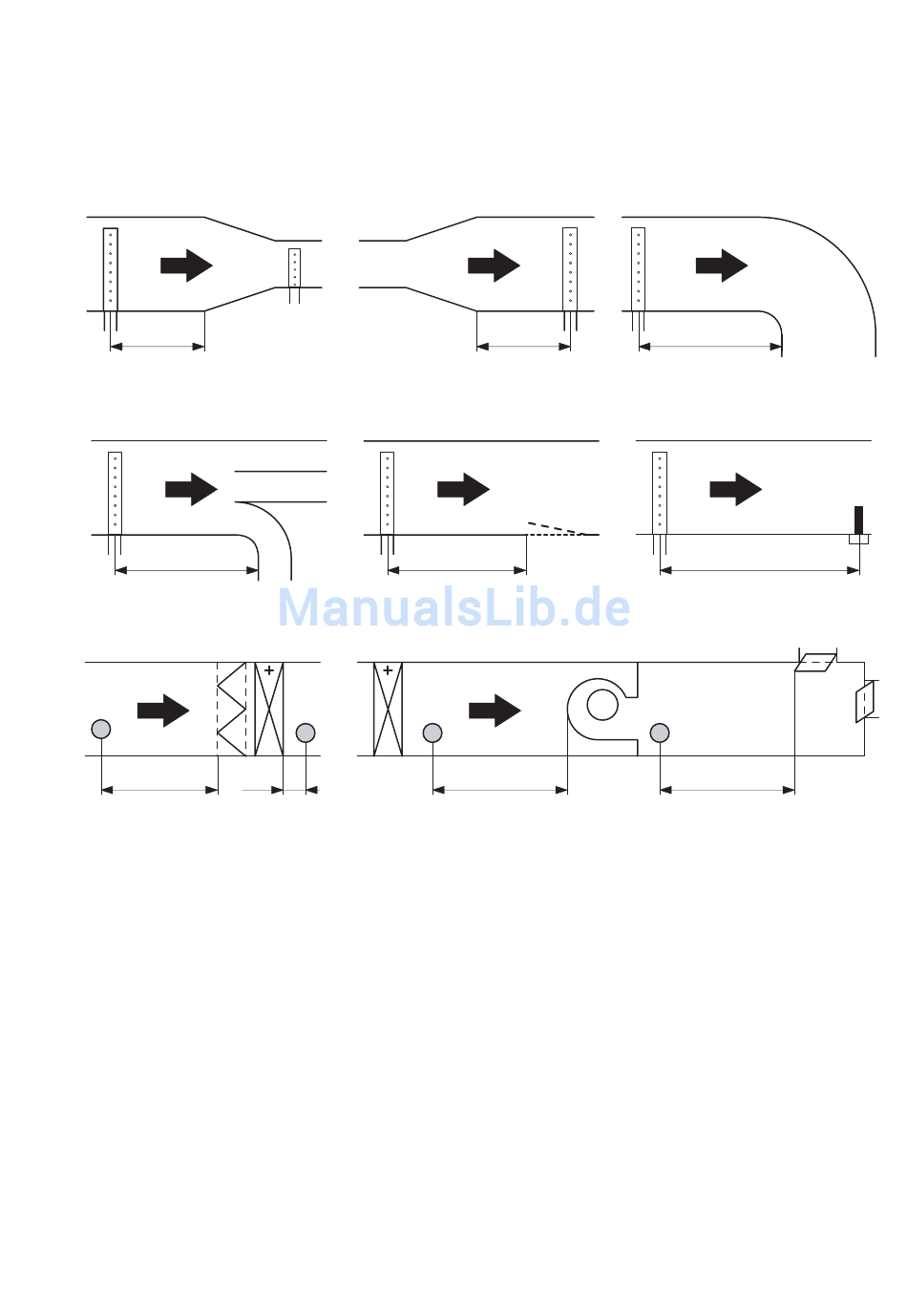

Einzuhaltende Minimalabstände
Damit der aus dem Dampfverteilrohr austretende Wasserdampf nicht an den nachfolgenden Anlage-
komponenten kondensiert, müssen nachgeschaltete Anlagekomponenten einen bestimmten minimalen
Abstand (auf der Basis der Befeuchtungsstrecke "B " ) zum Dampfverteilrohr aufweisen.
N
vor/nach Verengung nach Erweiterung vor Krümmer
0.5 x B N 0.5 x B N B N
vor Verzweigung vor Luftgitter vor Regel/-Temperaturfühler
B N B N 5 x B N
vor/nach Heizregister/Filter vor/nach Ventilator/Zonenabgang
1.5 x B N *
5 cm B N B N
2,5 x B vor Schwebstofffilter
N
Achtung! Die Befeuchtungsstrecke und der daraus abgeleitete minimale Abstand des Dampfvertei-
lers zu nachgeschalteten Anlagekomponenten werden bei der Planung anhand der zu erwartenden
Betriebsparameter (z.B. Luftgeschwindigkeit, Zulufttemperatur, etc.) festgelegt. Werden diese Betrieb-
sparameter zu einem späteren Zeitpunkt geändert, kann dies dazu führen, dass die bei der Planung
bestimmte Befeuchtungsstrecke nicht mehr stimmt und der Dampf im Betrieb an den nachfolgenden
Anlagekomponenten kondensiert. Dies kann zur Beschädigung und/oder zur Verkeimung der Anlage
führen.
Einbauhinweise und Masse
Die Dampfverteilrohre sind entweder für horizontalen (an der Kanalwand) oder mit Zubehör für ver-
tikalen Einbau (im Kanalboden) konzipiert. Die Ausblasöffnungen sollen immer nach oben bzw.
quer zum Luftstrom zeigen.
Nach Möglichkeit sollten die Dampfverteilrohre immer auf der Druckseite (max. Kanaldruck 1500 Pa)
des Kanals eingebaut werden. Falls die Dampf verteilrohre auf der Saugseite des Kanals eingebaut
werden, darf der maximale Unterdruck 1000 Pa nicht überschreiten.
Wählen Sie eine auf Ihren Kanal zugeschnittende Einbaulage (siehe nachfolgende Abbildungen) und
plazieren Sie die Dampfverteilrohre im Kanal so, dass eine gleichmässige Dampfverteilung im Kanal
gewährleistet ist.
