7

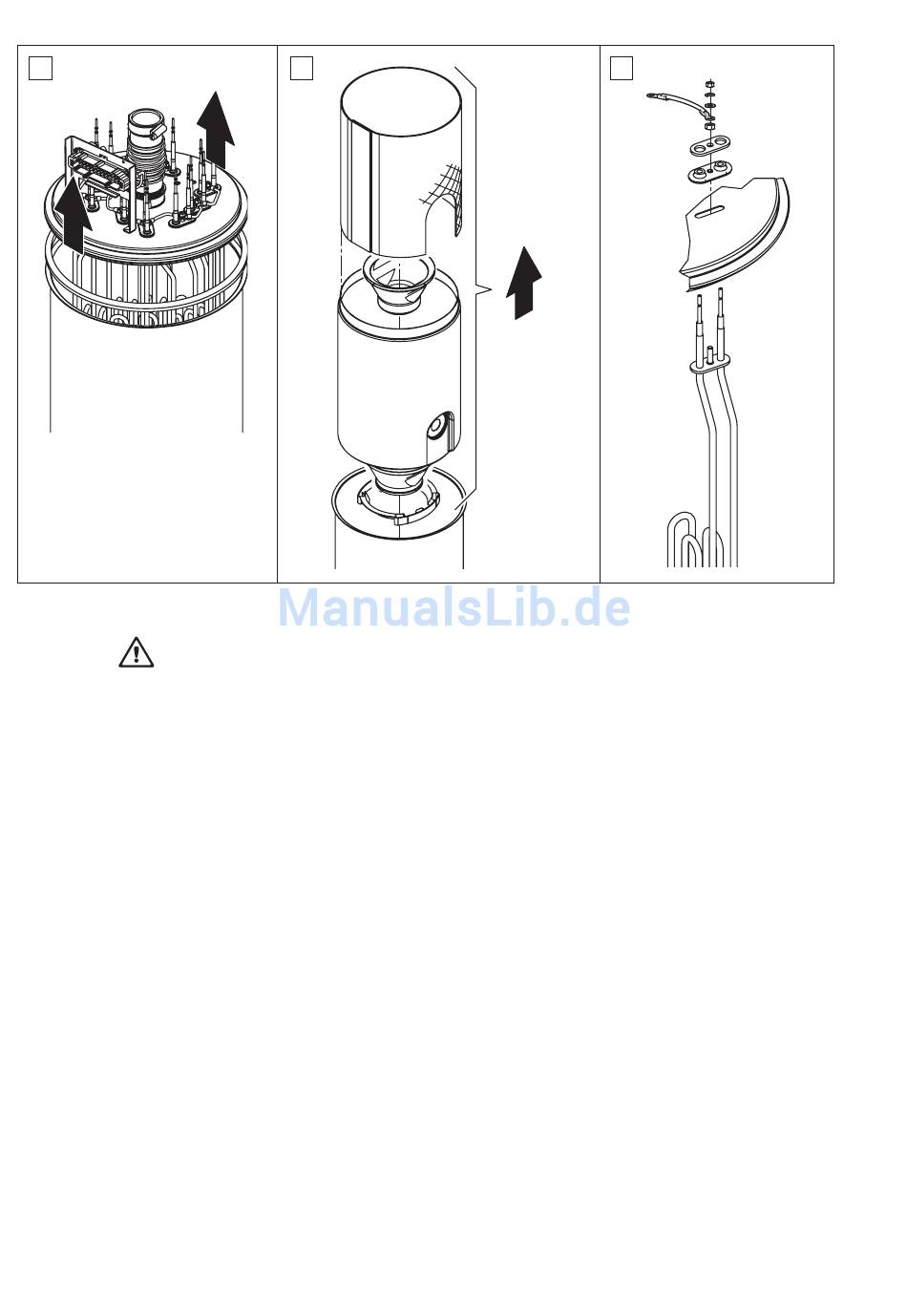

7. Deckel mit Heizstäben vorsichtig abheben.
Achtung! Gehen Sie mit dem ausgebauten Deckel vorsichtig um, damit die Heizstäbe nicht
beschädigt werden.
Hinweis: Falls sich der Deckel aufgrund starker Verkalkung (Wartungs intervallzeit überschritten)
nicht abheben lässt, stellen Sie den Dampfzylinder solange in ein mit Amseisensäure (8 %) gefülltes
Becken, bis er sich abheben lässt (Achtung! Hinweise zu den Reinigungsmitteln beachten).
8. Zylindereinsatz falls nötig durch leichte Drehbewegungen lösen und nach oben aus dem Dampfzy-
linder ausbauen. Einsatzgitter und Trichtereinsatz ausbauen.
9. Falls bei der Wartung ein Heizstab ersetzt werden muss: Zuerst Kabelbelegung und Position des
Heizstabes notieren. Anschliessend Kabel abziehen, Befestigungsmuttern lösen und Heizstab aus-
bauen.
Zusammenbau und Einbau des Dampfzylinders
Der Zusammenbau des Dampfzylinders erfolgt in umgekehrter Reihenfolge. Beachten Sie folgende
Hinweise:
– Der Einbau allfällig ausgebauter Heizstäbe erfolgt gemäss Abbildung 9. Achten Sie darauf, dass die
Heizstäbe korrekt positioniert und die Kabel korrekt (gemäss Notierung) angeschlossen sind.
– Vor dem Einbau des Dampfzylinderdeckels Duro-Dichtung in den Rand des Deckels einlegen. Die
Duro-Dichtung muss sauber und unbeschädigt sein (falls nötig ersetzen).
– Vor dem Einbau des Dampfzylinders ins Gerät O-Ringe in der Kupplungsmuffe auf Beschädigungen
prüfen und falls nötig ersetzen.
– Dampfzylinder im Gerät korrekt ausrichten und mit Spannband befestigen.
– Dampfschlauch mit Schlauchklemme befestigen. Ein undichter Dampfschlauch kann zu Feuchte-
schäden im Geräteinnern führen.
– Der Stecker des Heizkabelbaumes muss in der Anschlussbuchse einrasten und mit den Schrauben
befestigt werden.
58
8 9
