5.5
Elektroinstallation

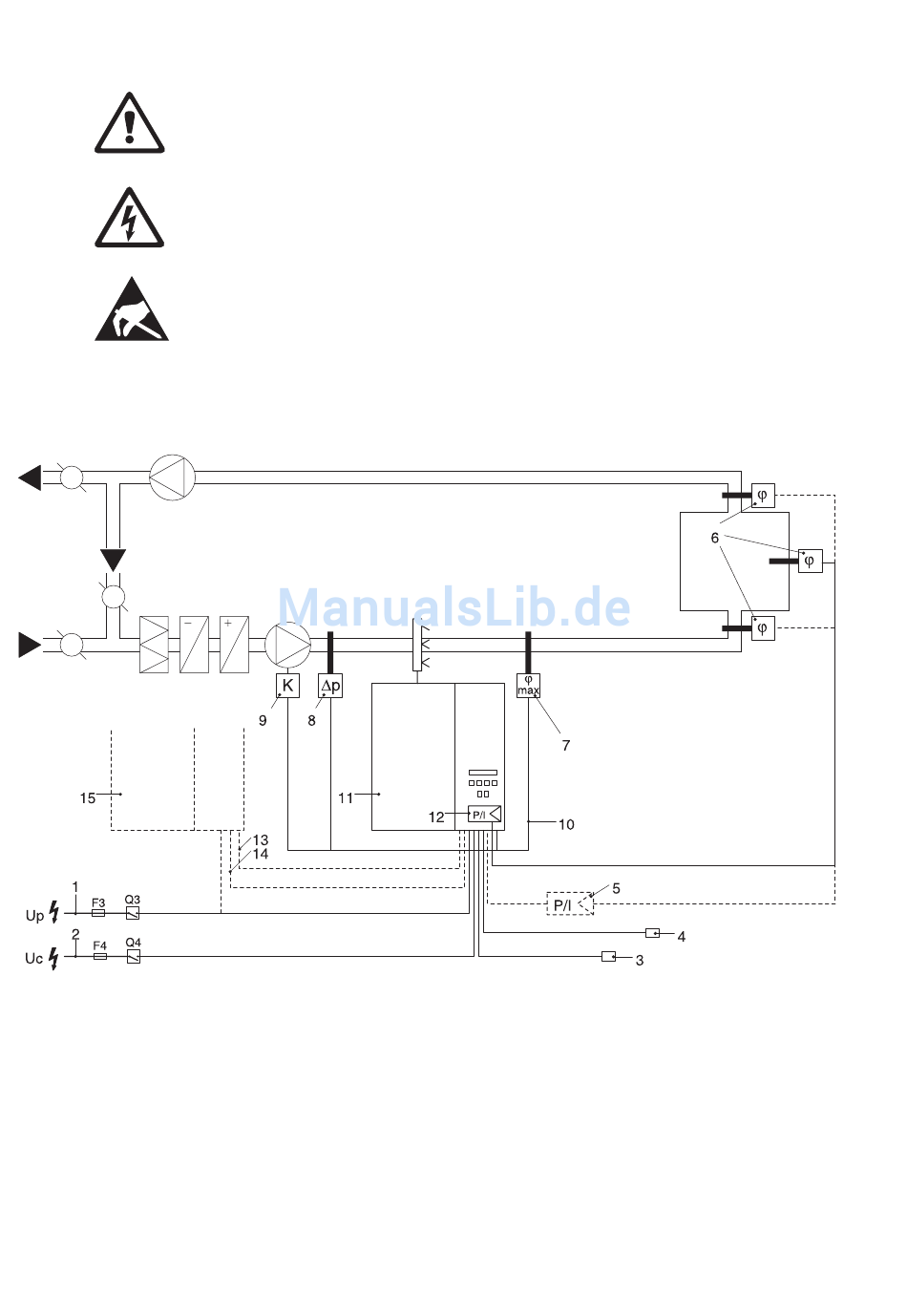

5.5.1
Übersicht elektrische Installation
Defensor
Mk5
(B)
1
Versorgung Heizspannung Up
2
Versorgung Steuerspannung Uc
3
Schnittstelle RS232/RS485
4
Betriebs– und Störungsfernmeldungen (Option "RFS")
5
Externer Stetigregler
6
Feuchtefühler (Zuluft/Raum/Abluft)
7
Maximalhygrostat
8
Strömungswächter
34
– Alle Arbeiten betreffend die elektrische Installation dürfen nur durch ausgewiesenes
Fachpersonal (Elektriker oder Fachkraft mit gleichwertiger Ausbildung) durchge-
führt werden. Die Überwachung der Qualifikation ist Sache des Kunden.
– Achtung Stromschlaggefahr! Der Anschluss des Dampf-Luftbefeuchters an das
Stromnetz darf erst nach Fertigstellung sämtlicher Installationsarbeiten erfolgen.
– Beachten Sie bitte alle lokalen Vorschriften betreffend die Ausführung von elek trischen
Installationen.
– Achtung! Die elektronischen Bauteile im Innern des Befeuchters sind sehr empfindlich
gegen elektro statische Entladungen. Zum Schutz dieser Bauteile müssen für alle Instal-
lationsarbeiten Massnahmen gegen Beschä digung durch elektrostatische Entladung
(ESD–Schutz) getrof fen werden.
Defensor
Mk5
(A)
9
10
11
12
13
14
1 5
Ventilatorverriegelung
Externe Sicherheitskette
Dampf-Luftbefeuchter
Interner Stetigregler PI
Steuerspannung zu Zweitgerät
Steuerleitung zu Zweitgerät
Zweitgerät (ab 50 kg/h)
