Diese Anleitung lesen und aufbewahren
BETRIEBSANLEITUNG

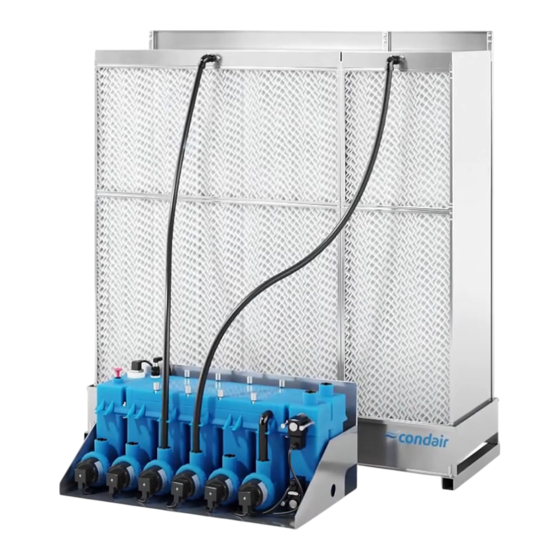

Adiabatisches Luftbefeuchtungs-/Luftkühlungssystem
Condair ME Control
Luftbefeuchtung und Verdunstungskühlung

Werbung

loading

Verwandte Anleitungen für Condair ME Serie

Inhaltszusammenfassung für Condair ME Serie

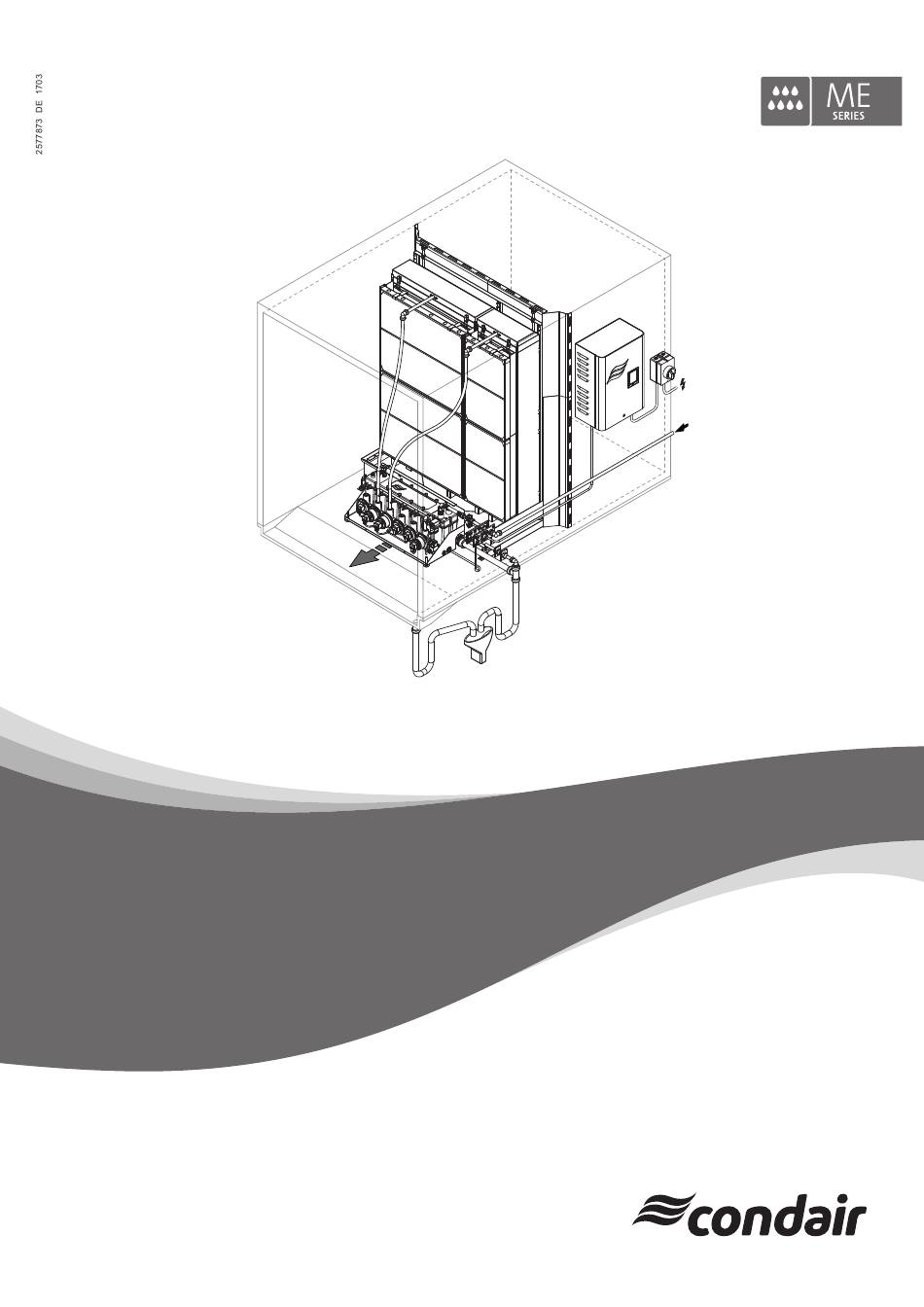

  • Seite 1 Diese Anleitung lesen und aufbewahren BETRIEBSANLEITUNG Adiabatisches Luftbefeuchtungs-/Luftkühlungssystem Condair ME Control Luftbefeuchtung und Verdunstungskühlung...
  • Seite 2 Serienummer: Eigentumsrechte Dieses Dokument und die darin enthaltenen Informationen sind Eigentum von Condair Plc. Die Weitergabe und Vervielfältigung der Anleitung (auch auszugsweise) sowie die Verwertung und Weitergabe ihres Inhaltes an Dritte sind ohne schriftliche Genehmigung des Herstellers nicht gestattet. Zuwiderhandlungen sind strafbar und ver- pflichten zu Schadenersatz.
  • Seite 3 Aufbau der System Komponenten 3.3.1 Aufbau des Verdunstermoduls 3.3.2 Aufbau des Hydraulikmoduls Systemübersichten / Funktionsbeschreibung 3.4.1 Typisches Condair ME Control System (Innenmontage) 3.4.2 Typisches Condair ME Control System (Aussenmontage) Betrieb Wichtige Hinweise zum Betrieb Erste Inbetriebnahme Anzeige- und Bedienelemente Inbetriebnahme nach einem Betriebsunterbruch Hinweise zum Betrieb 4.5.1...
  • Seite 4 Störungsbehebung Störungsmeldungen Störungsliste Störungs- und Wartungsereignislisten auf einen USB-Speicherstick speichern Störungen ohne Störungsanzeige Hinweise zur Störungsbehebung Fehleranzeige zurücksetzen Austausch der Sicherungen und der Stützbatterie in der Steuereinheit Ausserbetriebsetzung/Entsorgung Ausserbetriebsetzung Entsorgung/Recycling Produktspezifikationen Technische Daten Anhang 10.1 Anschlussschema Condair ME Control Inhaltsverzeichnis...
  • Seite 5 Sie sämtliche Angaben und Sicher heitshinweise in dieser Dokumentation und in den Anleitungen zu den im Befeuchtungssystem verbauten Komponenten. Die unsachgemässe Benutzung des Condair ME Control kann zur Gefährdung des Benutzers oder von Drittpersonen führen und/oder können Sachwerte beschädigt werden.
  • Seite 6 Die Betriebsanleitung ist an einem siche ren Ort aufzubewahren, wo sie jederzeit zur Hand ist. Falls die Anlage den Besitzer wechselt, ist die Betriebsanleitung dem neuen Betreiber zu übergeben. Bei Verlust der Betriebsanleitung wenden Sie sich bitte an Ihren Condair-Vertreter. Sprachversionen Diese Betriebsanleitung ist in verschiedenen Sprachen erhältlich.
  • Seite 7 Qualifikationen im Industriebereich oder entsprechend geschultes Fachpersonal ausgeführt werden. Es wird vorausgesetzt, dass alle Personen die mit Arbeiten am Condair ME Control betraut sind, die Vorschriften über Arbeitssicherheit und Unfallverhütung kennen und einhalten. Der Condair ME Control ist nicht dafür bestimmt durch Personen (einschliesslich Kinder), mit einge- schränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder...
  • Seite 8 Eintauch UV-Systems) können stromführende Teile berührt werden. Die Berührung stromfüh- render Teile kann zu schweren Verletzungen oder zum Tod führen. Daher: Vor Beginn von Arbeiten am Condair ME Control, die Steuereinheit ausschalten, über den Netztrennschalter vom Stromnetz trennen und Netztrennschalter gegen unbeabsichtigtes Einschalten sichern.
  • Seite 9 Condair ME Control nicht mehr korrekt arbeitet – wenn Anschlüsse oder Leitungen undicht sind. Alle mit Arbeiten am Condair ME Control betrauten Personen sind verpflichtet, Veränderungen am System, welche die Sicherheit beeinträchtigen, umgehend der verantwortlichen Stelle des Betreibers zu melden. Unzulässige Gerätemodifikationen Ohne schriftliche Genehmigung des Herstellers dürfen am Condair ME Control keine An- oder Um-...
  • Seite 10 Verdunstermodul (mit einer Effizienz von 75%, 85 % oder 95 % abhängig vom Kassettentyp) – Hydraulikmodul (innerhalb oder ausserhalb des Kanals montiert) – Steuereinheit mit integriertem Kontroller mit Touchpanel Abhängig von Ihrer Bestellung kann der Condair ME Control mit folgenden Optionen ausgerüstet sein: – Tropfenabscheider – Abdichtbleche zu Verdunstermodul –...
  • Seite 11 Kennzeichnung des Gerätemodells / Welches Modell haben Sie Die Kennzeichnung des Produktes sowie die wichtigsten Gerätedaten (z.B. Serienummer, Produktschlüs- sel Verdunstermodul, etc.) finden sich auf dem Typenschildern, die vorne am Verdunstermodul und auf der rechten Seite der Steuereinheit angebracht sind. Typenschilder Abb.
  • Seite 12 Aufbau der System Komponenten 3.3.1 Aufbau des Verdunstermoduls Strömungsrichtung Tankprofile Verdunsterkassetten (F75, F85, F95, P85, P95, C85 oder Tankanschluss ø50 mm oder ø54 mm (2.125") wie zutreffend C95) Typenschild Verteilaufsatz Tropfenabscheider, zwingend für hohe Luftanströmge- Abdichtbleche (Option) schwindigkeiten (erlaubt Luftanströmgeschwindigkeiten Montagerahmen für Verdunsterkassetten bis 4.5 m/s (886 fpm)) Wassertank...
  • Seite 13 3.3.2 Aufbau des Hydraulikmoduls Auslassventil (normal offen) Anschluss Druckausgleich, Steckkupplung ø15 mm oder Ablasspumpe ø16 mm (0.625") wie zutreffend (nur verwendet, wenn Stufenpumpe 5 mit Steckkupplung ø15 mm oder das Hydraulikmodul ausserhalb des Lüftungsgeräts/Luft- ø16 mm (0.625") wie zutreffend kanals montiert wird) Stufenpumpe 3 mit Steckkupplung ø15 mm oder 12 Wasserzulaufanschluss Steckkupplung ø15 mm (das ø16 mm (0.625") wie zutreffend...
  • Seite 14 Typisches Condair ME Control System (Innenmontage) Abdichtbleche Netz- Steuereinheit trennschalter Verdunstermodul Absperrventil Hydraulikmodul (mit Zulaufventil, Auslass- Wanddurchführung ventil, Ablaufpumpe und Wasserzulaufleitung Stufenpumpen) Entlüftung Ablaufleitung Strömungsrichtung Anschlusskabel Hydraulikmodul Tankablaufleitung mit Siphon Kanalablaufleitung mit Siphon Abb. 4: Typisches Condair ME Control System (Innenmontage) Produktübersicht...
  • Seite 15 Abdichtbleche Netz- Steuereinheit trennschalter Verdunstermodul Wanddurchführung Absperrventil Wasserzulaufleitung Anschlusskabel Hydraulikmodul Druckausgleichsleitung Hydraulikmodul (mit Zulaufven- Strömungsrichtung til, Auslassventil, Ablaufpumpe und Stufenpumpen) Entlüftung Ablaufleitung Tankablaufleitung mit Siphon Kanalablaufleitung mit Siphon Abb. 5: Typisches Condair ME Control System (Aussenmontage, Wassertank mit Seitenablauf) Produktübersicht...
  • Seite 16 Verdunsterkassetten Ablaufentlüftung in Kanal Wassertank Niveausensor Ablasspumpe Stufenpumpen 2... max. 5) Ablauf-Magnetventil (NO) Ablaufsiphon (gebäudeseitig) Offener Ablauftrichter (gebäudeseitig) Abb. 6: Schematisches Flussdiagramm Condair ME Control (Innenmontage) Lüftungsgerät/Luftkanal Hydraulikmodul Absperrventil mit Einlass- Schmutzfänger Magnetventil (NC) Verdunsterkassetten Druckausgleich Ablaufentlüftung in Kanal Wassertank...
  • Seite 17 Niveau gefüllt. Wenn der Wasserspiegel im Wassertank unter ein bestimmtes Niveau fällt, öffnet das niveaugesteuerte Einlass-Magnetventil bis das obere Niveau wieder erreicht ist. Mit der Steuereinheit und den Stufenpumpen kann der Condair ME Control einer Ein/Aus-Regelung oder einer Stufenregelung betrieben werden. Die Steuereinheit des Condair ME Control verarbeitet analoge Sensor- oder Reglersignale zur Steuerung der Stufenpumpen.
  • Seite 18 Wichtige Hinweise zum Betrieb Personalqualifikation Der Condair ME Control darf nur von Personen in Be trieb genommen und betrieben werden, welche mit dem System ver traut und für diese Arbeit ausreichend qualifiziert sind. Die Sicherstellung einer entsprechenden Personalqualifikation obliegt der Verantwortung des Betreibers.
  • Seite 19 Erste Inbetriebnahme Die erste Inbetriebnahme des Condair ME Control darf nur durch entsprechend ausgebildetes Fach- personal ausgeführt werden. Es wird dringend empfohlen, dass die erste Inbetriebnahme des Systems durch einen Condair-Servicetechniker ausgeführt wird. Kontrollen Bevor Sie mit der Inbetriebnahme beginnen, prüfen Sie das System auf korrekte Ausführung der Instal- lationen.
  • Seite 20 11. Lüftungsgerät einschalten und Betrieb mit laufenden Ventilatoren prüfen sowie Luftzustandsdaten mit den Auslegungsdaten der Anlage vergleichen. 12. Steuerelemente auf korrekte Funktion prüfen. 13. Steuersoftware des Condair ME Control gemäss den Gegebenheiten vor Ort korrekt konfigurieren (Sollwerte, Regeleinstellungen, etc.). Siehe Kapitel 5.4 –...
  • Seite 21 Hinweis: Mit diesem Schalter schalten Sie die Steuer- einheit ein und aus. Bei ausgeschalteter Steuereinheit sind sämtliche Funktionen (inkl. Hygienefunktionen) des Condair ME Control deaktiviert. Abb. 8: Anzeige- und Bedienelemente Condair ME Control GEFAHR! Stromschlaggefahr! Nach dem Ausschalten des Schalters <Steuereinheit Ein/Aus> liegt im Inneren der Steuereinheit immer noch Netzpannung an.
  • Seite 22 Steuereinheit über den externen Freigabekontakt freischalten. Überprüfen, ob Fehler- oder Wartungsmeldungen angezeigt werden. 8. Falls der Condair ME Control länger als 48 Stunden von der Spannungsversorgung getrennt war, erscheint die Meldung "Betriebsunterbruch". In diesem Fall gehen Sie wie folgt vor: •...
  • Seite 23 Anforderung vorhanden, das System befeuchtet/kühlt "Unit on" (Eingeschaltet) Befeuchtungssystem ist eingeschaltet und unter Spannung 4.5.3 Empfohlene regelmässige Kontrollen während dem Betrieb Während dem Betrieb des Condair ME Control sind regelmässigen Intervallen folgende Kontrollen ge- mäss der untenstehenden Tabelle durchzuführen. Betriebskontrollen Täglich Wöchentlich Monatlich Vierteljährlich...
  • Seite 24 4.6 – Ausserbetriebnahme beschrieben, ausser Betrieb nehmen und die entsprechende Störung zu beheben oder die defekte Komponente durch einen geschulten Spezialisten oder einen Servicetechniker Ihres Condair Partners zu ersetzen. 4.5.4 Manuelle Entleerung des Wassertanks Um eine manuelle Entleerung des Wassertanks durchzuführen, gehen Sie wie folgt vor: 1.
  • Seite 25 Um eine Spülung der Verdunsterkassetten durchzuführen, gehen Sie wie folgt vor: Passwort: 8808 Der Condair ME Control befindet sich im Normalbetriebs-Modus. 1. Wählen Sie das Untermenü "Wartung" an (Anzeigeabbildungen 1-3) 2. Wählen Sie Untermenü "Wartung" die Funktion "Boxenspülung" an. Das Bestätigungsfenster er- scheint.
  • Seite 26 Ausserbetriebnahme Um den Condair ME Control (z.B für Wartungsarbeiten, zur Behebung von Störungen, etc.) ausser Betrieb zu nehmen, gehen Sie wie folgt vor: 1. Falls das System aufgrund einer Störung ausser Betrieb gesetzt werden muss, notieren Sie sich vorher den/die Warnungs- bzw. Fehlercode(s) der aktuellen Störungsmeldung(en) in der Fehlerhis- torie.
  • Seite 27 Arbeiten mit der Condair ME Steuersoftware Standardbetriebsanzeige Nach der Inbetriebnahme des Systems und dem automatischen Systemtest befindet sich das System im Normalbetrieb und die Standardbetriebsanzeige wird angezeigt. Hinweis: Das Aussehen der Standardbetriebsanzeige ist abhängig vom aktuellen Betriebszustand und der Konfiguration der Feuchte-/Temperaturregelung des Systems und kann von der untenstehenden Anzeige abweichen.
  • Seite 28 Wenn die Anforderung auf Null gefallen ist, wird eine kleine Menge Wasser auf dem Tank entleert, damit das aus den Verdunsterkassetten zurücklaufende Wasser genügend Platz hat. Der Condair ME Control entleert den Wassertank und benutzt den ersten Abschnitt des Ent- leerzyklus, um zu prüfen, ob das Ablassventil korrekt arbeitet.
  • Seite 29 Störung wird das System gestoppt oder das System kann für eine bestimmte Zeit weiter befeuchten/kühlen. Eine Störung mit Status "Fehler" ist aktiv, zusätzlich leuchtet die rote LED. Abhängig von der Störung wird das System gestoppt oder das System kann eine bestimmte Zeit weiter befeuch- ten/kühlen. Arbeiten mit der Condair ME Steuersoftware...
  • Seite 30 Drücken Sie auf das Feld, um weitergehende Informationen zu erhalten. Zurück zum vorhergehenden Fenster (Abbruch und Zurück) Im angezeigten Fenster nach oben/unten Blättern Angezeigten Wert erhöhen/verkleinern Angezeigten Wert/Ziffer löschen Eingestellten Wert oder Auswahl bestätigen Arbeiten mit der Condair ME Steuersoftware...
  • Seite 31 Systeminformationen nach unten und oben blättern und sich die verschiedenen Betriebsdaten ansehen. Register: Betriebsdaten – Aktuelle Stufe(n): Anzahl Stufen die aktuell in Betrieb sind. – Max. Stufe(n): Maximale Anzahl Stufen des Systems. Max. Leistung: Maximale Verdunstungs-Leistung in kg/h oder lb/hr. – Arbeiten mit der Condair ME Steuersoftware...
  • Seite 32 Wassertanks in Stunden. Absalzungsmodus eingestellt auf "Intervall": – Absalzungsintervall: Aktuell eingestellte Intervallzeit für die periodische Absalzung des Wassertanks in Minuten. – Entleerintervall: Aktuell eingestellte Intervallzeit für die komplette Ent- leerung des Wassertanks in Stunden. Arbeiten mit der Condair ME Steuersoftware...
  • Seite 33 Hinweis: Dieser Menüpunkt erscheint nur, wenn die BACnet-Kommunikation deaktiviert ist. Für weitere Informationen siehe Register: Modbus-Parameter auf Seite – Modbus Adresse: Aktuell eingestellte Modbus-Adresse des Condair ME Control. Hinweis: Dieser Menüpunkt erscheint nur, wenn die Modbus-Kommuni- kation aktiviert und die BACnet-Kommunikation deaktiviert ist. –...
  • Seite 34 Register: Allgemein Unter dem Register "Allgemein" finden Sie verschiedene Gerätedaten, können das Leistungsdiagramm des Condair ME Control ansehen sowie die Daten des Leistungsdiagramms als .csv-Datei auf einen USB-Speicherstick speichern. – Befeuchter Modell: Bezeichnung des Befeuchtermodells. – Software-Version: Aktuelle Version der Steuersoftware.
  • Seite 35 Wasser des Wassertanks. Um die Konzentration der gelösten Stoffe im Wasser auf einem für den Betrieb zulässigen Wert zu halten, führt der Condair ME in regelmässigen Abständen eine Absalzung gemäss dem eingestellten Absalzungsmodus durch. Bei der Absalzung öffnet das Ablass-Magnetventil solange bis ein bestimmtes Niveau im Wassertank erreicht ist, um einen Teil der gelösten Stoffe abzu-...
  • Seite 36 Wassertank in °C oder °F fest, nach deren Überschreitung eine Ab- salzung durchgeführt werden soll. Werkseinstellung: 30 °C (86 °F) Einstellbereich: 0...50 °C (32... 122 °F) – Absalzungsintervall: Legen Sie die Intervallzeit in Minuten fest, nach Ablauf derer eine Absalzung durchgeführt werden soll. Werkseinstellung: 60 Minuten Einstellbereich: 1...2160 Minuten Arbeiten mit der Condair ME Steuersoftware...
  • Seite 37 Ablauf eine Entleerung durchgeführt werden soll. Werkseinstellung: 12 Stunden Einstellbereich: 1...24 Stunden – Auslassdauer: Legen Sie die gewünschte Tageszeit (gemäss fest- gelegtem Zeitformat) fest, bei welcher eine Entleerung durchgeführt werden soll. 12:00 Uhr Werkseinstellung: abhängig vom eingestellten Zeitformat Einstellbereich: Arbeiten mit der Condair ME Steuersoftware...
  • Seite 38 5.4.3 Regeleinstellungen – Untermenü "Steuersignale" Im Untermenü "Steuersignale" legen Sie die Einstellungen für die Regelung des Condair ME Control fest. Die anwählbaren Einstellparameter sind abhängig von der gewählten Signalquelle und dem ge- wählten Systemmodus. Register: Basis – Quelle: Mit dieser Einstellung legen Sie fest, ob das Regelsignal von einer analogen Quelle (Feuchtefühler, Anforderungssignal von einem externen...
  • Seite 39 Kanal 2 (falls System Modus auf "Kühlen" einge- stellt ist) für den internen PI-Regler fest. Hinweis: Dieser Menüpunkt erscheint nur, wenn der interne PI-Regler aktiviert ist. Werkseinstellung: 5 Minuten 1 ... 60 Minuten Einstellbereich: Arbeiten mit der Condair ME Steuersoftware...
  • Seite 40 Register: Sensor Broken – Limit: Mit dieser Einstellung legen Sie den Grenzwert für die relative Feuchtigkeit fest, bei dessen Unterschreitung der Condair ME Control eine "Bedarf Snsr" Fehlermeldung ausgibt. Note: Dieser Menüpunkt erscheint nur, wenn der "System Modus" auf "Be- feuchten"...
  • Seite 41 Datumsformat: Mit dieser Einstellung legen Sie das gewünschte Da- tumsformat fest. Werkseinstellung: länderabhängig Wahlmöglichkeit: TT/MM/JJJJ oder MM/TT/JJJJ Uhrzeitformat: Mit dieser Einstellung legen Sie das gewünschte Uhrzeit- – format fest. länderabhängig Werkseinstellung: 24H (Anzeige 13:35) oder Wahlmöglichkeit: 12H (Anzeige: 01:35 PM) Arbeiten mit der Condair ME Steuersoftware...
  • Seite 42 IP-Typ auf "Fix" eingestellt ist (oder zurückgestellt wird). – MAC-Adresse: Mit dieser Einstellung legen Sie die MAC-Adresse (Media- Access-Control-Adresse) des Condair ME Control fest. – Host-Name: Mit dieser Einstellung legen Sie den Host Namen des Condair ME Control fest. Arbeiten mit der Condair ME Steuersoftware...
  • Seite 43 Aus oder Ein Die nachfolgenden Einstellungen erscheinen nur, wenn die Modbus- Funktion aktiviert ist. Modbus Adresse: Mit dieser Einstellung legen Sie die Modbus- – Adresse für den Condair ME Control für die Kommunikation über ein Modbus-Netzwerk fest. Werkseinstellung: Einstellbereich: 1 ... 247 –...
  • Seite 44 Knoten-ID: Mit dieser Einstellung weisen Sie dem Condair ME Control eine Knoten-ID für die Kommunikation über das BACnet/IP Protokoll Werkseinstellung: 1001 Einstellbereich: 1-9999999 – BACnet IP Port: Mit dieser Einstellung weisen Sie dem Condair ME Control eine IP-Portnummer zu. Werkseinstellung: 47808 Einstellbereich: 1-65535 –...
  • Seite 45 Die nachfolgenden Einstellungen erscheinen nur, wenn der Parameter "BACnet" auf "MSTP" eingestellt ist. Hinweis: Mit BACnet MSTP funktioniert der Condair ME Control nur als Slave-Knoten. – Parität: Mit dieser Einstellung legen Sie das Paritätsbit für die Daten- übertragung fest. Werkseinstellung: Gerade Wahlmöglichkeit:...
  • Seite 46 Hinweis: Dieser Menüpunkt erscheint nur, wenn beim Einschalten die Aktivierungsmeldung angezeigt wird. Über die Funktion "Aktivierungscode" können Sie den Condair ME Con- trol freischalten, falls es ab Werk über den Aktivierungscode gesperrt ist. Sobald der Aktivierungscode einmal eingegeben ist, erscheint dieser Menüpunkt nicht mehr.
  • Seite 47 – Betrieb: Mit dieser Funktion können Sie die Befeuchtungs-/Kühlfunktion des Condair ME Control ein- und ausschalten. Das System bleibt mit Spannung versorgt und alle Hygienefunktionen werden weiterhin ausge- führt. Werkseinstellung: Option: Ein oder Aus – Reset Betriebsunt.: Mit der Funktion "Reset Betriebsunt." können Sie die Meldung "Betriebsunterbruch"...
  • Seite 48 Fernmeldeplatine aktivieren oder deaktivieren können. Detaillierte Informationen zu den einzelnen Relais-Diagnosefunktionen finden Sie in Kapitel 5.5.2.2 – Relaisdiagnose im Untermenü "Diagnose Relais". Hinweis: Beim Aufruf des Untermenüs "Diagnose Relais" wird das System automatisch in den Standby-Betriebsmodus geschaltet. Arbeiten mit der Condair ME Steuersoftware...
  • Seite 49 Wassers im Wassertank des Verdunstermoduls. – Schwimmer Dosierpumpe: Aktuelles Niveau ("Leer"= Tank ist leer oder "OK"= Niveau im Tank ist OK) im Flüssigkeitstank des optionalen Systems für die Verbesserung der Wasseraufnahme von Polyester-Verdunsterkas- setten. Arbeiten mit der Condair ME Steuersoftware...
  • Seite 50 Drehzahl. – Drehzahl P6: Aktuelle Drehzahl der Stufenpumpe 6 in % der maximalen Drehzahl. Hinweis: Nur Condair ME Systeme mit einer Breite >3000 mm können 6 Stufenpumpen haben. – Drehzahl P7: Aktuelle Drehzahl der Stufenpumpe 7 in % der maximalen Drehzahl.
  • Seite 51 Stufenpumpe 5: Aktuelle Durchflussrate der Stufenpumpe 5 in kg/h oder lb/hr. – Stufenpumpe 6: Aktuelle Durchflussrate der Stufenpumpe 6 in kg/h oder lb/hr. Hinweis: Nur Condair ME Systeme mit einer Breite >3000 mm können 6 Stufenpumpen haben. – Stufenpumpe 7: Aktuelle Durchflussrate der Stufenpumpe 7 in kg/h oder lb/hr.
  • Seite 52 Sollwerteingabe mit dem Benutzerpasswort ("8808") vor unerlaubten Zugriff schützen ("Ja") oder nicht ("Nein"). – Passwort Hauptmenü: Mit der Funktion "Passwort Hauptmenü" können Sie das Hauptmenü mit dem Benutzerpasswort ("8808") vor unerlaubten Zugriff schützen ("Ja") oder nicht ("Nein"). Arbeiten mit der Condair ME Steuersoftware...
  • Seite 53 Logger-Definition laden: Mit dieser Funktion können Sie die Betriebsdaten auf einen FAT32 formatierten USB-Speicherstick, der an USB-Schnittstelle auf der Steuerplatine angeschlossen ist, aufzeichnen. Um diese Funktion zu aktivieren benötigen Sie eine entsprechende Zugriffsdatei von Ihrem Condair-Vertreter. Arbeiten mit der Condair ME Steuersoftware...
  • Seite 54 Die Hinweise und Angaben zu den Wartungsarbeiten sind unbe dingt zu beachten und einzuhalten. Es dürfen nur diejenigen Wartungsarbeiten ausgeführt werden, die in dieser Dokumentation beschrieben sind. Der Condair ME Control muss in den vorgeschriebenen Intervallen gewartet und die Wartungs- und Reinigungsarbeiten korrekt ausgeführt werden.
  • Seite 55 Wartungsmeldung auf die anstehende Wartung aufmerksam. Wartungsplan Der Condair ME Control ist Teil Ihres Heiss- und Kaltwassersystems und als solcher erfordert er spezielle Massnahmen mit Bezug auf die gültigen lokalen Richtlinien und Vorschriften hinsichtlich der Überwachung von Legionellen-Bakterien in Wassersystemen. Die Wasserprobenentnahme/Tests sowie die Desinfektion Ihres Systems müssen auf den Ergebnissen einer spezifischen Risikoanalyse des Systems basieren.
  • Seite 56 Bitte beachten Sie, dass die untenstehenden Informationen nur als Richtlinie dienen, welche die auszu- führenden Arbeiten bei der kleinen Wartung und der kompletten Systemwartung zeigen. Die korrekte Wartung ist entscheidend, um die optimale Leistung und die Verfügbarkeit des System sicherzustellen. Auszuführende Arbeiten Kleine Komplette...
  • Seite 57 Bei einem Tropfendurchriss durch die Verdunsterkassetten oder bei einer Wasserleckage kann der Kanalboden nahe des Condair ME Systems nass werden. Dies kann zu Rutschgefahr und zu einem erhöhten Risiko beim Handhaben von Komponenten führen. Falls dies eintritt, führen Sie eine Risi- kobeurteilung der Situation durch und treffen Sie entsprechende Vorsichtsmassnahme, bevor Sie mit Arbeiten am Condair ME System beginnen.
  • Seite 58 6.4.1 Aus- und Wiedereinbau des Verdunstermoduls 1. Condair ME Control wie in Kapitel 4.6 – Ausserbetriebnahme beschrieben, ausser Betrieb setzen und warten bis Tank entleert und trocken ist. 2. Lüftungsgerät ausschalten, von der Stromversorgung trennen und Wasserzufuhr zum Lüftungsgerät schliessen.
  • Seite 59 Wasser zu vermeiden. Zudem sollte eine Wasserprobe des Speisewassers auf Sauberkeit untersucht werden. Sollten im Condair ME Control Wasserrückstände vorhanden oder das System feucht geblieben sein und die Temperatur höher als 20 °C (68°F) ist, muss Condair ME Control komplett gereinigt und mit entsprechenden Desinfektionslösung desinfiziert werden.
  • Seite 60 Wassersystemen. Bei unsachgemässer Wartung können Wassersysteme, zu welchen ein Verduns- terbefeuchter zählt, das Wachstum von Mikroorganismen fördern, darunter auch das der Legionellen- Bakterien, die die Legionärskrankheit verursachen. Condair Plc hat alle Aspekte in Zusammenhang mit der Legionärskrankheit und ähnlichen Erkrankungen bei der Auslegung des Systems so weit wie möglich berücksichtigt.
  • Seite 61 Reinigungs- und Desinfektionsprozesses durchführen. Diese Gefahrenanalyse sollte die loka- len Vorschriften und Richtlinien, den Einsatz von Personenschutzausrüstung, die Vorschriften für Arbeiten in grosser Höhe und Verstehen des Condair ME Control berücksichtigen, aber nicht darauf beschränkt sein. 2. Die Arbeiten mit den zuständigen Personen koordinieren.
  • Seite 62 Schritt 1 - Nehmen Sie Bezug auf die Anweisungen der Risikobeurteilung der Reinigungs- und Desinfektionsarbeiten • Falls der Condair ME Control bereits im Betrieb ist, prüfen Sie die korrekte Funktion des Systems. • Stellen Sie sicher, dass das Condair ME-System ausgeschaltet, von allen externen Steuerungen und der Spannungsversorgung getrennt ist.
  • Seite 63 (siehe Kapitel 5.5.2 – Wartungsfunktionen ausführen – Untermenü "Wartung"). Andernfalls ist es möglich, dass der Condair ME Control den Wassertank entleert, da durch das Desinfektionsmittel die Leitfähigkeit des Wassers im Tank erhöht wird. • Schalten Sie die Steuereinheit ein und warten Sie bis der Wassertank voll ist.
  • Seite 64 6.10 Wartungszähler zurücksetzen Wenn die komplette Systemwartung ausgeführt wurde, muss die Wartungsanzeige bzw. der Wartungs- zähler zurückgesetzt werden. Gehen Sie dazu wie folgt vor: 1. Wählen Sie im Untermenü "Wartung" die Funktion "ME Wartung" an. Passwort: 8808 2. Der Rücksetzdialog erscheint: •...
  • Seite 65 6.11 Software- und Firmware-Aktualisierungen durchführen Um die Steuersoftware des Condair ME Control oder die Firmware einer der Platinen zu aktualisieren, gehen Sie wie folgt vor: 1. Den <Steuereinheit Ein/Aus>-Schalter auf der rechten Seite des Steuergeräts ausschalten. Anschlie- ssend Spannungsversorgung zur Steuereinheit über den externen Netztrennschalter ausschalten und Netztrennschalter in der Aus-Stellung vor ungewolltem Einschalten sichern.
  • Seite 66 Anlage führen können, werden mit einer Fehlermeldung signalisiert, zusätzlich leuchtet die rote LED unterhalb der Anzeige. Beim Auftreten einer solchen Störung ist der Betrieb des Condair ME Control nur noch beschränkt möglich oder der Condair ME Control wird gestoppt.
  • Seite 67 ––– Frostschutz Der Condair ME Control hat den Betrieb gestoppt, weil die Temperatur der Zuluft unter den festgelegten Grenzwert der optionalen Frostschutzüberwachung gefallen ist. Hinweis: Falls zu irgend einem Zeitpunkt die Temperatur der Zuluft wieder über den Grenzwert steigt, läuft das System wieder normal weiter.
  • Seite 68 Kein UV Der Condair ME Control gibt einen Fehler aus, weil keine UV-Lampe detektiert wurde. Abhängig von der Einstellung "Betriebsstopp" (Werksebene) wird der Con- dair ME Control gestoppt oder läuft normal weiter. Die Fehlermeldung muss nach Behebung der Störung zurückgesetzt werden.
  • Seite 69 Der Temperatursensor des Leitfähigkeits- Condair-Vertreter kontaktieren. sensors ist falsch konfiguriert. ––– Leitwert Die Leitfähigkeit des Zulaufwassers ist zu hoch. Der Condair ME Control wechselt in den Füllzyklus gesteuerten Absalzungsmodus. Die Fehlermeldung muss nach Behebung der Störung zurückgesetzt werden. Wasseraufbereitungssystem defekt oder Wasseraufbereitungssystem prüfen/ muss gewartet werden.
  • Seite 70 Betriebsunter- Das Wasser in der Wasserzuleitung muss entleert werden. Das Wasser in der Was- bruch serzuleitung darf auf keinen Fall mit dem Condair ME Control in Kontakt kommen. Der Condair ME Control war länger als Wasserzulaufleitung entfernen und Zu- 48 Stunden vom Stromnetz getrennt.
  • Seite 71 Falsche Treiberplatine angeschlossen Condair-Vertreter kontaktieren. oder SAB Adresse falsch. ––– Driver inkomp. Version der Treiberplatine stimmt nicht. Der Condair ME Control hat den Betrieb ge- stoppt. Die Fehlermeldung muss nach Behebung der Störung zurückgesetzt werden. Falsche Version der Treiberplatine. Condair-Vertreter kontaktieren. –––...
  • Seite 72 Ablasspumpe korrekt anschliessen. E129 Pumpenfehler Die Steuerung konnte eine oder mehrere Stufenpumpen nicht aktivieren. Der (Pumpe 1) Condair ME Control versucht weiterhin im Normalbetrieb weiterzuarbeiten. Die Fehlermeldung muss nach Behebung der Störung zurückgesetzt werden. E132 Optionale Stufen-Fehlererkennung nicht Condair-Vertreter kontaktieren.
  • Seite 73 Störungs- und Wartungsereignislisten auf einen USB-Speicherstick speichern Um die Steuersoftware des Condair ME Control oder die Firmware einer der Platinen zu aktualisieren, gehen Sie wie folgt vor: 1. Den <Steuereinheit Ein/Aus>-Schalter auf der rechten Seite des Steuergeräts ausschalten. Anschlie- ssend Spannungsversorgung zur Steuereinheit über den externen Netztrennschalter ausschalten und Netztrennschalter in der Aus-Stellung vor ungewolltem Einschalten sichern.
  • Seite 74 Lassen Sie Störungen nur durch ausgewiesenes und ge schultes Fachpersonal beheben. Störungen, die die elektrische Installation betreffen, dürfen nur durch autorisiertes Personal (z.B. Elektriker) oder den Condair-Servicetechniker behoben werden. VORSICHT! Elektronische Bauteile sind sehr empfindlich gegen elektro statische Entladungen. Zum Schutz dieser Bauteile müssen für alle Reparaturarbeiten an der Steuereinheit entsprechende Massnah-...
  • Seite 75 Austausch der Sicherungen und der Stützbatterie in der Steuereinheit Der Austausch der Sicherungen und der Stützbatterie in der Steuereinheit darf nur durch autorisiertes Fachpersonal (z.B. Elektriker) vorgenommen werden. Verwenden Sie für den Austausch der Sicherungen in der Steuereinheit nur solche des angegebenen Typs mit der entsprechenden Nenn stromstärke.
  • Seite 76 Sie das Gerät bzw. die einzelnen Komponenten gemäss den lokalen Vorschrif ten in einer autorisierten Sammelstelle. Bei allfälligen Fragen wenden Sie sich bitte an die zuständige Behörde oder an Ihren Condair-Partner. Vielen Dank für Ihren Beitrag zum Schutz der Umwelt.
  • Seite 77 Produktspezifikationen Technische Daten Condair ME Control Versorgungsspannung Steuereinheit 100...240 VAC/50...60 Hz Versorgungsspannung Stufenpumpen 24 Vdc (von der Steuereinheit) Leistungsaufnahme < 278 W (5 Stufen, keine Optionen eingebaut) Regelsignale 0...5 VDC 1...5 VDC 0..10 VDC 2...10 VDC 0...16 VDC 3.2...16 VDC 0..20 mA...
  • Seite 78 Anhang 10.1 Anschlussschema Condair ME Control Anhang...
  • Seite 80 BERATUNG, VERKAUF UND SERVICE: Condair Plc Artex Avenue, Rustington, Littlehampton, West Sussex. BN16 3LN (UK) TEL: +44(0)1903 850 200 FAX: +44(0)1903 850 345 www.condair.co.uk...

Diese Anleitung auch für:

Me control
