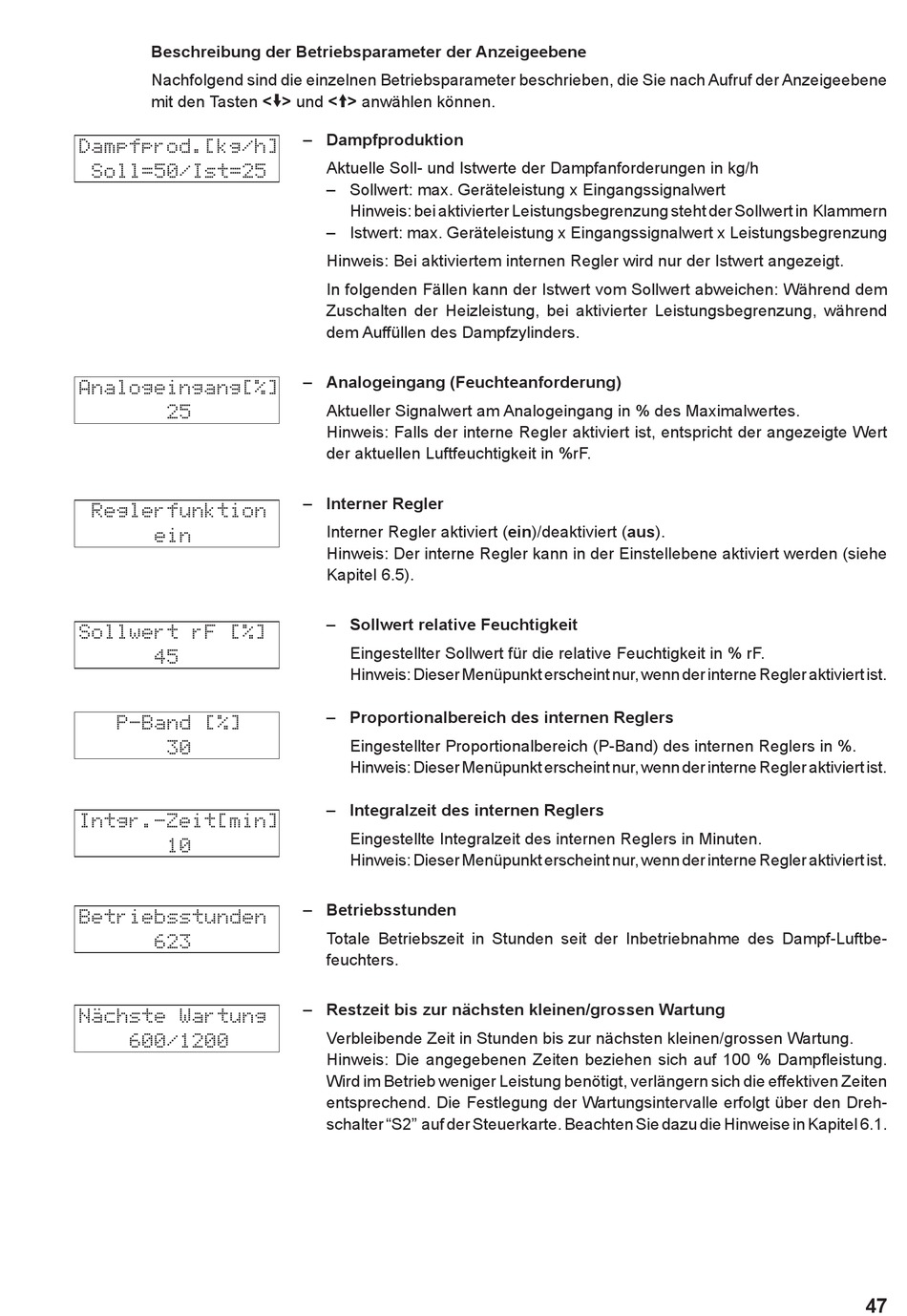

Beschreibung der Betriebsparameter der Anzeigeebene
Nachfolgend sind die einzelnen Betriebsparameter beschrieben, die Sie nach Aufruf der Anzeigeebene
mit den Tasten <B> und <A> anwählen können.
Dampfprod.[kg/h]
Soll=50/Ist=25
Analogeingang[%]
25
Reglerfunktion
ein
Sollwert rF [%]
45
P-Band [%]
30
Intgr.-Zeit[min]
10
Betriebsstunden
623
Nächste Wartung
600/1200
– Dampfproduktion
Aktuelle Soll- und Istwerte der Dampfanforderungen in kg/h
– Sollwert: max. Geräteleistung x Eingangssignalwert
Hinweis: bei aktivierter Leistungsbegrenzung steht der Sollwert in Klammern
– Istwert: max. Geräteleistung x Eingangssignalwert x Leistungsbegrenzung
Hinweis: Bei aktiviertem internen Regler wird nur der Istwert angezeigt.
In folgenden Fällen kann der Istwert vom Sollwert abweichen: Während dem
Zuschalten der Heizleistung, bei aktivierter Leistungsbegrenzung, während
dem Auffüllen des Dampfzylinders.
– Analogeingang (Feuchteanforderung)
Aktueller Signalwert am Analogeingang in % des Maximalwertes.
Hinweis: Falls der interne Regler aktiviert ist, entspricht der angezeigte Wert
der aktuellen Luftfeuchtigkeit in %rF.
– Interner Regler
Interner Regler aktiviert (ein)/deaktiviert (aus).
Hinweis: Der interne Regler kann in der Einstellebene aktiviert werden (siehe
Kapitel 6.5).
– Sollwert relative Feuchtigkeit
Eingestellter Sollwert für die relative Feuchtigkeit in % rF.
Hinweis: Dieser Menüpunkt erscheint nur, wenn der interne Regler aktiviert ist.
– Proportionalbereich des internen Reglers
Eingestellter Proportionalbereich (P-Band) des internen Reglers in %.
Hinweis: Dieser Menüpunkt erscheint nur, wenn der interne Regler aktiviert ist.
– Integralzeit des internen Reglers
Eingestellte Integralzeit des internen Reglers in Minuten.
Hinweis: Dieser Menüpunkt erscheint nur, wenn der interne Regler aktiviert ist.
– Betriebsstunden
Totale Betriebszeit in Stunden seit der Inbetriebnahme des Dampf-Luftbe-
feuchters.
– Restzeit bis zur nächsten kleinen/grossen Wartung
Verbleibende Zeit in Stunden bis zur nächsten kleinen/grossen Wartung.
Hinweis: Die angegebenen Zeiten beziehen sich auf 100 % Dampfleistung.
Wird im Betrieb weniger Leistung benötigt, verlängern sich die effektiven Zeiten
entsprechend. Die Festlegung der Wartungsintervalle erfolgt über den Dreh-
schalter "S2" auf der Steuerkarte. Beachten Sie dazu die Hinweise in Kapitel 6.1.
