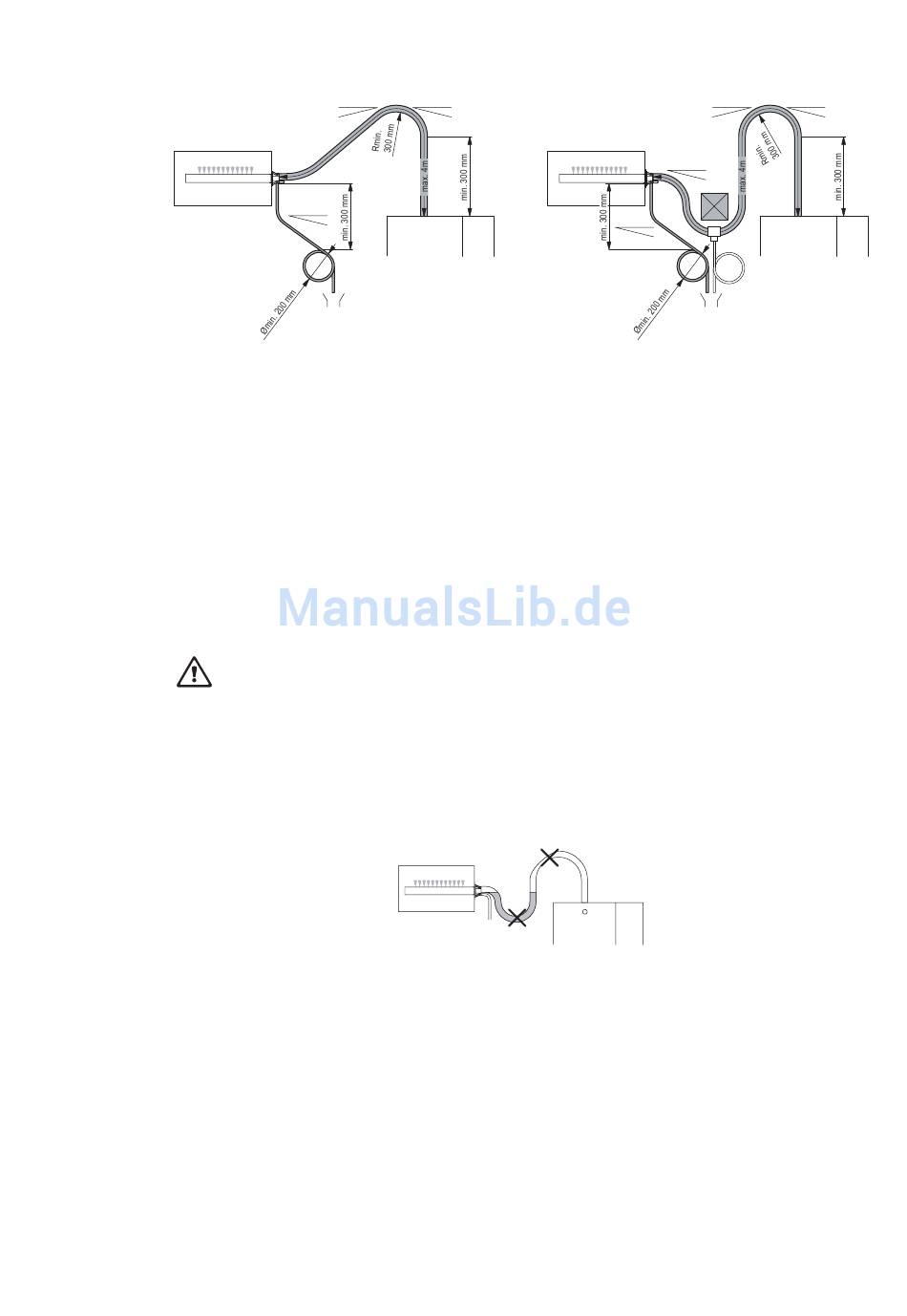

– Dampfverteilrohr ist weniger als 500 mm über der Geräteoberkante montiert:
min. 20 %
Dampfschlauch zuerst mindestens 300 mm senkrecht nach oben über die Oberkante des
Dampf-Luftbefeuchters und anschlies send mit einem minimalen Gefälle von 5 % nach unten zum
Dampfverteilrohr führen.
Kondensatschlauch mit einem minimalen Gefälle von 20 % über einen Siphon (Schlauchbogen
min. Ø200 mm) nach unten direkt in einen Ablauftrichter führen.
Wichtig! Vor der Inbetriebnahme ist der Siphon des Kondensatschlauchs mit Wasser zu füllen.
– Dampfschlauch so verlegen, dass er möglichst kurz ist (max. 4 m) und der minimale Biegeradi-
us von 300 mm eingehalten wird. Wichtig! Pro Meter Dampfschlauch ist ein Druckverlust von
10 mmWS (ca. 100 Pa) zu berücksichtigen.
Hinweis: Kann in Ihrem speziellen Fall die maximale Dampfschlauchlänge von 4 m nicht eingehalten
werden, nehmen Sie bitte Kontakt mit Ihrem Lieferanten auf. In jedem Fall sind Dampfschläuche
über 4 m auf der ganzen Länge zu isolieren.
Achtung! Die Reduzierung des Querschnitts oder der vollständige Verschluss der
–
Dampfleitung führt im Betrieb zu einem unzulässigen Druckanstieg im Dampfzylinder
und birgt die Gefahr von Unfällen mit Verbrühungsgefahr! Folgende Hinweise sind
deshalb zwingend zu beachten:
– Bei der Montage ist sicherzustellen, dass die Dampfleitung auf der ganzen Länge über
den ganzen Querschnitt offen ist (allfällige Verschlussstopfen, Klebe-Verschlussfolien,
etc. müssen vor dem Anschluss entfernt und Querschnittsverminderungen z.B. durch
Knickungen vermieden werden).
– Der Dampfschlauch darf nicht durchhängen (Kondensatsack); falls nötig Dampfschlauch
mit Rohrschellen, Schie ne oder Winkelkanal unterlegen oder am tiefsten Punkt einen
Kondensatablauf im Dampfschlauch montieren.
– Der Einbau eines Absperrventils (z.B. manuell gesteuertes Absperrventil, Magnetventil,
etc.) in der Dampfleitung ist nicht zulässig.
– Wichtig! Bei der Bestimmung der Länge und der Schlauchführung berücksichtigen, dass sich der
Dampfschlauch mit zunehmendem Alter verkürzt.

Schlauchbefestigung

Der Dampfschlauch ist am Dampfverteilrohr und am Dampfanschluss des Dampf-Luftbefeuchters mit
Schlauchklemmen zu befestigen.
min. 5 % min. 20 % min. 5 % min. 20 %
min. 20%
min. 20 %
29
