Bedienungsanleitung MULTINET - Light

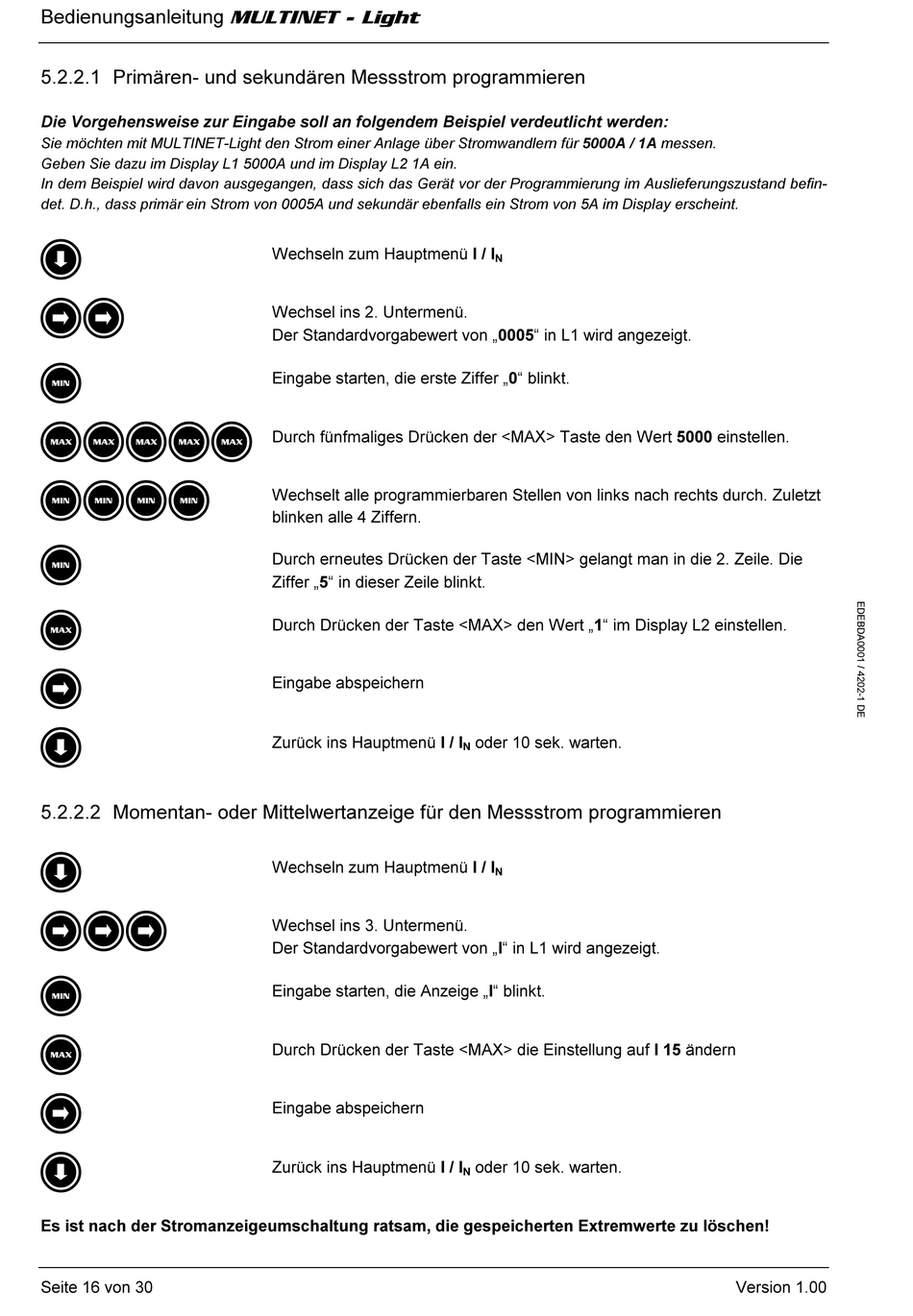

5.2.2.1 Primären- und sekundären Messstrom programmieren
Die Vorgehensweise zur Eingabe soll an folgendem Beispiel verdeutlicht werden:
Sie möchten mit MULTINET-Light den Strom einer Anlage über Stromwandlern für 5000A / 1A messen.
Geben Sie dazu im Display L1 5000A und im Display L2 1A ein.
In dem Beispiel wird davon ausgegangen, dass sich das Gerät vor der Programmierung im Auslieferungszustand befin-
det. D.h., dass primär ein Strom von 0005A und sekundär ebenfalls ein Strom von 5A im Display erscheint.
<
>>
m
MMMMM
mmmm
m
M
>
<
5.2.2.2 Momentan- oder Mittelwertanzeige für den Messstrom programmieren
<
>>>
m
M
>
<
Es ist nach der Stromanzeigeumschaltung ratsam, die gespeicherten Extremwerte zu löschen!
Seite 16 von 30
Wechseln zum Hauptmenü I / I
Wechsel ins 2. Untermenü.
Der Standardvorgabewert von „0005" in L1 wird angezeigt.
Eingabe starten, die erste Ziffer „0" blinkt.
Durch fünfmaliges Drücken der <MAX> Taste den Wert 5000 einstellen.
Wechselt alle programmierbaren Stellen von links nach rechts durch. Zuletzt
blinken alle 4 Ziffern.
Durch erneutes Drücken der Taste <MIN> gelangt man in die 2. Zeile. Die
Ziffer „5" in dieser Zeile blinkt.
Durch Drücken der Taste <MAX> den Wert „1" im Display L2 einstellen.
Eingabe abspeichern
Zurück ins Hauptmenü I / I
Wechseln zum Hauptmenü I / I
Wechsel ins 3. Untermenü.
Der Standardvorgabewert von „I" in L1 wird angezeigt.
Eingabe starten, die Anzeige „I" blinkt.
Durch Drücken der Taste <MAX> die Einstellung auf I 15 ändern
Eingabe abspeichern
Zurück ins Hauptmenü I / I
N
oder 10 sek. warten.
N
N
oder 10 sek. warten.
N
Version 1.00
