Anzeige der Minimal- und Maximalwerte
m
m + >
M
M + >
6.9

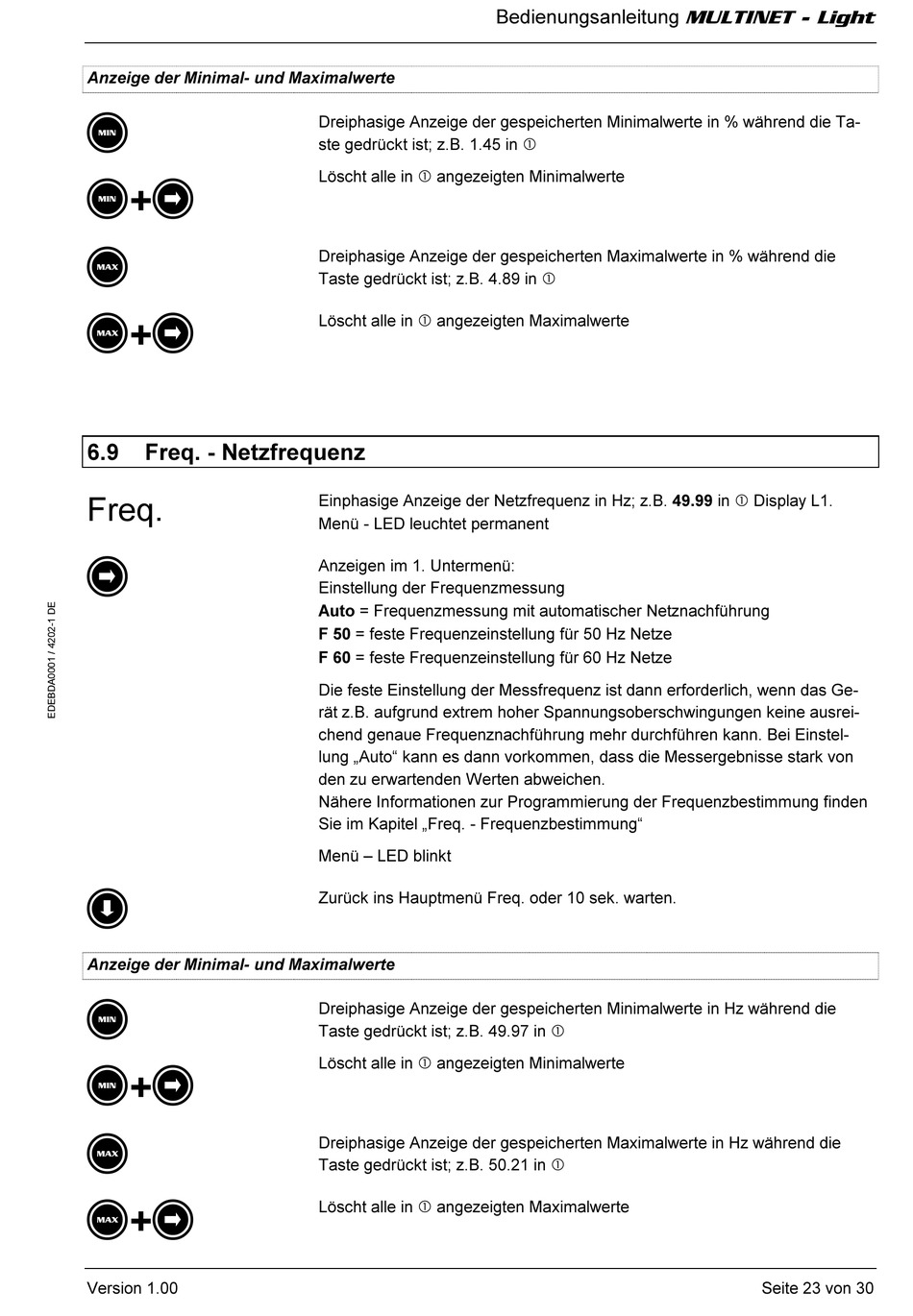

Freq. - Netzfrequenz
Freq.
>
<
Anzeige der Minimal- und Maximalwerte
m
m + >
M
M + >
Version 1.00
Dreiphasige Anzeige der gespeicherten Minimalwerte in % während die Ta-
ste gedrückt ist; z.B. 1.45 in
Löscht alle in angezeigten Minimalwerte
Dreiphasige Anzeige der gespeicherten Maximalwerte in % während die
Taste gedrückt ist; z.B. 4.89 in
Löscht alle in angezeigten Maximalwerte
Einphasige Anzeige der Netzfrequenz in Hz; z.B. 49.99 in Display L1.
Menü - LED leuchtet permanent
Anzeigen im 1. Untermenü:
Einstellung der Frequenzmessung
Auto = Frequenzmessung mit automatischer Netznachführung
F 50 = feste Frequenzeinstellung für 50 Hz Netze
F 60 = feste Frequenzeinstellung für 60 Hz Netze
Die feste Einstellung der Messfrequenz ist dann erforderlich, wenn das Ge-
rät z.B. aufgrund extrem hoher Spannungsoberschwingungen keine ausrei-
chend genaue Frequenznachführung mehr durchführen kann. Bei Einstel-
lung „Auto" kann es dann vorkommen, dass die Messergebnisse stark von
den zu erwartenden Werten abweichen.
Nähere Informationen zur Programmierung der Frequenzbestimmung finden
Sie im Kapitel „Freq. - Frequenzbestimmung"
Menü – LED blinkt
Zurück ins Hauptmenü Freq. oder 10 sek. warten.
Dreiphasige Anzeige der gespeicherten Minimalwerte in Hz während die
Taste gedrückt ist; z.B. 49.97 in
Löscht alle in angezeigten Minimalwerte
Dreiphasige Anzeige der gespeicherten Maximalwerte in Hz während die
Taste gedrückt ist; z.B. 50.21 in
Löscht alle in angezeigten Maximalwerte
Bedienungsanleitung MULTINET - Light
Seite 23 von 30
