3.3

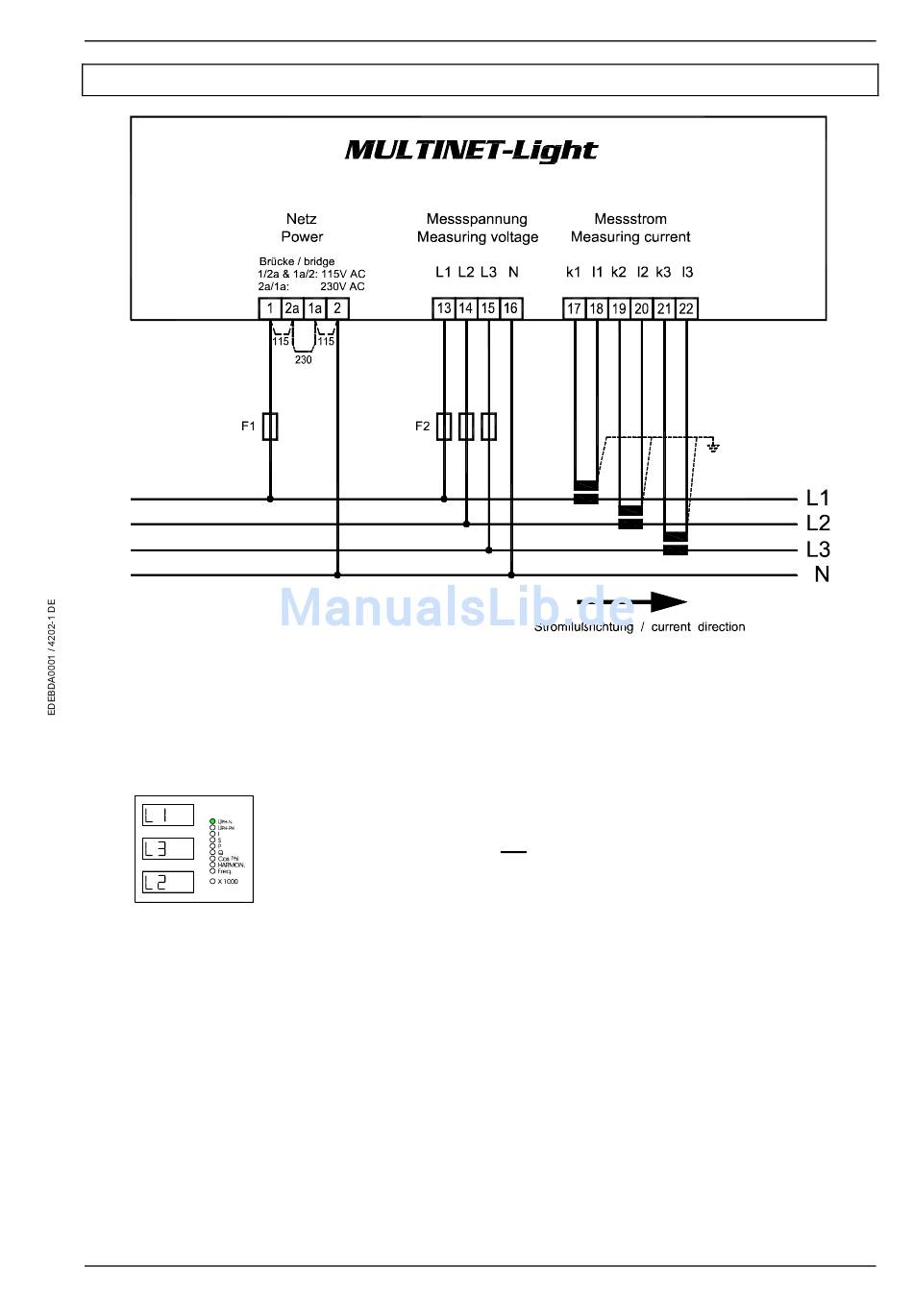

Anschlussplan
Hinweis!
Folgende Punkte sind beim Anschluss des Gerätes an das zu messende
Drehstromsystem zu beachten:
Drehfeld:
/
Die Drehrichtungskontrolle erfolgt nur beim Einschalten des Gerätes! => Zuerst
Messspannung anlegen, dann Gerät einschalten!
Version 1.00
Das Gerät benötigt zum korrekten Betrieb ein „Rechtsdrehfeld". Beim An-
schalten der Geräte-Stromversorgung ans Netz prüft MULTINET-Light selb-
ständig die Drehrichtung. Überprüfung des Drehfeldes:
•
Schließen Sie hierzu nur die Messspannung an das Gerät an (U
siehe Typenschild).
•
Schalten Sie das Gerät ein, indem Sie die Spannung an die Stromver-
sorgungsanschlüsse (L und N) anlegen. Unmittelbar nach dem Ein-
schalten überprüft das Gerät die Drehrichtung des Netzes.
•
Ist die Drehrichtung für die Messung korrekt, so erscheint in der Anzei-
ge der gemessene Spannungswert (U
nennspannung übereinstimmen, andernfalls zeigt das Display z.B. die
Ziffernfolge - wie sie links vom Text dargestellt ist - an.
•
Vertauschen Sie in diesem Fall einfach zwei Klemmen, d.h. zwei Pha-
sen. Im Anschluss daran schalten Sie das Gerät nochmals AUS und
wieder EIN. Im Display erscheinen nun die korrekten Spannungswerte
und das Gerät nimmt automatisch den Messbetrieb auf.
Bedienungsanleitung MULTINET - Light
). Dieser sollte mit der Netz-
PH-N
Mess
Seite 9 von 30
