- Seite 1 Bedienungsanleitung Technische Parameter Dreiphasiges Netzmessinstrument multimess F144-0-LED-...-5 F144-0-LED-...-5 Ihr Partner in Sachen Netzanalyse System deutsch...
-
Seite 2: Inhaltsverzeichnis
Cos φ - Grundschwingungs- leistungsfaktor, LF, Summen-LF .. 37 10.8 kWh - Wirkarbeit HT/NT Bezug, maximale kumulierte Periodenwirkleistung ..... 38 © KBR Kompensationsanlagenbau GmbH 10.9 kvarh - Blindarbeitszähler HT/NT Satz- und Druckfehler sowie Bezug, maximale kumulierte technische Änderungen vorbehalten Periodenblindleistung ....40... - Seite 3 Inhaltsverzeichnis KBR multimess F144-0-LED-...-5 10.10 THD - Klirrfaktor und 12.3 Extremwerte löschen ...... 71 Teilschwingungsgehalt der 12.3.1 Extremwert einzeln löschen ..71 Netzharmonischen für Spannung und Strom ..... 42 12.3.2 Extremwerte zentral löschen ..72 10.11 Extra ............43 12.4 Grenzwerteinstellungen löschen ..........
- Seite 4 Geräts an Dritte bleibt die Anleitung Bestandteil des Geräts. Sollten uns trotz größter Sorgfalt in der Bedienungsanleitung Fehler unterlaufen sein, oder sollte etwas nicht eindeutig genug beschrieben sein, so möchten wir uns bereits im Voraus für Ihre Anregungen bedanken. Mit freundlichen Grüßen Ihre KBR GmbH Schwabach Rev. 5.00...
- Seite 5 Einleitung KBR multimess F144-0-LED-...-5 Dieses Handbuch enthält Hinweise, die Sie zu Ihrer persönlichen Sicherheit sowie zur Vermeidung von Sachschäden beachten müssen. Die Hinweise sind durch ein Warndreieck bzw. durch ein Info - Symbol hervorgehoben, und je nach Gefährdungsgrad dargestellt. GEFÄHRLICHE SPANNUNG bedeutet, dass Tod, schwere Körperverletzung oder erheblicher Sachschaden...
- Seite 6 KBR multimess F144-0-LED-...-5 Einleitung GEFÄHRLICHE SPANNUNG Bei der Montage sind die geltenden DIN / VDE Vorschriften zu beachten! Der Netzanschluss, Inbetriebsetzung und Betrieb eines Gerätes darf nur von qualifi zierten Personal vorgenommen werden. Qualifi ziertes Personal im Sinne der sicherheitstechnischen Hinweise dieses Handbuches sind Personen mit elektrotechnischer Ausbildung und Kenntnissen der nationalen Unfallverhü-...
- Seite 7 Einleitung KBR multimess F144-0-LED-...-5 Produkthaftung Das von uns gelieferte Produkt ist ein Qualitätserzeugnis. Es werden ausschließlich Bauteile hoher Zuverlässigkeit und bester Qualität eingesetzt. Jedes Gerät wird vor seiner Auslieferung einem Langzeittest unterzogen. Bezüglich der Produkthaftung, verweisen wir an dieser Stelle auf unsere allgemeinen Geschäftsbedingungen für Elektronikgeräte.
-
Seite 8: Gerätespeicher
KBR multimess F144-0-LED-...-5 Gerätespeicher Gerätespeicher Das Gerät verfügt über einen internen Datenspeicher (Flash). Die Ladung des Puff erkondensators ist nach einer ununterbrochenen Aufl adezeit (Gerät an Versorgungsspannung angeschlossen) von ca. 100 Stunden ausreichend, um die interne Uhr vor dem Ausfall wegen fehlender Betriebsspannung für ca. 7 Tage zu schützen. -
Seite 9: Begriffserklärungen
Begrifferklärung KBR multimess F144-0-LED-...-5 Begriffserklärungen Im Folgenden finden Sie eine kurze Erklärung der in diesem Handbuch verwen- deten Begriffe. Effektivwert: Definitionsgemäß bezeichnet man den quadrati- schen Mittelwert einer Wechsel- oder Mischgröße als Effektivwert. Das multimess F144-0-LED-...-5 rechnet ausschließlich mit den Effektivwerten reiner Wechsel- größen (RMS). -
Seite 10: Werkseinstellungen Nach Einem Reset (Auslieferzustand)
KBR multimess F144-0-LED-...-5 Werkseinstellungen Werkseinstellungen nach einem Reset (Auslieferzustand) Primärspannung / Sekundär- 400 V / 400 V spannung Primärstrom / Sekundärstrom 5 A / 5A Messstrom Mittelungszeit 10 Minuten Neutralleiter Primärstrom / Sekun- 5 A / 5 A därstrom Neutraleiter Messart... -
Seite 11: Einstellbereich
Einstellbereich KBR multimess F144-0-LED-...-5 Einstellbereich Für die Parametrierung des Gerätes stehen folgende Einstellbereiche zur Verfügung: Messspannung primär 1 V bis 9999 kV Messspannung sekundär 100 V bis 600 V Messstrom primär 1 A bis 99,99 kA Messstrom sekundär 1 A oder 5 A... -
Seite 12: Einsatzbereich / Funktionsumfang
KBR multimess F144-0-LED-...-5 Einsatzbereich / Funktionsumfang Fortsetzung Tastensummer An, Aus Nullpunktsbildner An, Aus Hysterese der Grenzwerte (im Unter- 1 % bis 99 % menü Grenzwertparametrierung) Menü 01 bis 11 (U bis Extra), PH-N Defaultmenü (Startauswahl) deaktivierbar (Anzeige ---- ) Einsatzbereich / Funktionsumfang Das multimess F144-0-LED-...-5 ist ein kostengünstiges Netzmessinstrument... - Seite 13 Einsatzbereich / Funktionsumfang KBR multimess F144-0-LED-...-5 Ermittlung des Neutralleiterstromes Der Neutralleiterstrom wird entweder berechnet oder über einen zusätzlich anzuschliessenden Wandler gemessen und am Disply angezeigt. Ermittlung des PE-Ableitstromes Bei gemessenem Neutralleiterstrom wird der PE-Ableitstrom berechnet und am Display angezeigt. Bei berechnetem Neutralleiterstrom wird kein PE-Ableit- strom angezeigt.
-
Seite 14: Anschluss Des Multimess F144-0-Led
KBR multimess F144-0-LED-...-5 Montage und elektrischer Anschluss Anschluss des multimess F144-0-LED-...-5 Installation und Montage Bei der Montage sind die geltenden VDE-Vorschriften zu beachten. Vor Anschluss des Gerätes an die Stromversorgung ist zu überprüfen, ob die örtlichen Netzverhältnisse den Angaben auf dem Typenschild entsprechen. - Seite 15 Montage und elektrischer Anschluss KBR multimess F144-0-LED-...-5 ACHTUNG Spannungsmesseingang nicht mit Gleichspannung belegen. Das Gerät ist nicht für Messung von Gleichspannung geeignet. Die Stromwandlerklemme ist mit den zwei Schrauben am Gerät zu befestigen. Externe unbelastete Stromwandler niemals off en betreiben, sondern immer kurzschließen.
- Seite 16 KBR multimess F144-0-LED-...-5 Montage und elektrischer Anschluss Für den Wechsel des Drehfeldes von Rechts- auf Linksdrehfeld und umgekehrt vertauschen Sie in diesem Fall einfach zwei Klemmen, d.h. zwei Phasen. Im Anschluss daran schalten Sie das Gerät nochmals AUS und wieder EIN. Im Display erscheinen nun die korrekten Spannungswerte und das Gerät nimmt...
-
Seite 17: Anschlussplan
Montage und elektrischer Anschluss KBR multimess F144-0-LED-...-5 Anschlussplan HINWEIS Bei Anschluss von Phase (L1) an Klemme 1 und Neutralleiter (N) an Klemme 2 bei US1 Ph-N 100V - 240V AC 50/60 Hz bzw. bei US5 Ph-N 22,5V - 64V AC 50/60 Hz sind die Sicherung und der Trenner in der Zuleitung zu Klemme 2 (N) nicht erforderlich. - Seite 18 KBR multimess F144-0-LED-...-5 Montage und elektrischer Anschluss Rev. 5.00...
-
Seite 19: Klemmenbelegung
Montage und elektrischer Anschluss KBR multimess F144-0-LED-...-5 Klemmenbelegung Klemme Schutzerde 1 (L) und 2 (N): Stromversorgungsanschluss Zur Stromversorgung des Gerätes wird eine Steuerspannung be- nötigt. Das Gerät ist mit einem Mehrbereichsnetzteil ausgestattet und kann mit unterschiedlichen Spannungen (siehe Typenschild) versorgt werden. - Seite 20 KBR multimess F144-0-LED-...-5 Montage und elektrischer Anschluss Klemme 34 (+) und 35 (-): Impulsausgang Ausgabe von arbeitsproportionalen Impulsen über einen digitalen Kontakt (S0-Schnittstelle nach DIN 43864). Bei diesem Ausgang muss auf die richtige Polarität geachtet werden. Die ausgegebenen Signale können z. B. von einem Maximumwächter oder einer übergeordneten ZLT direkt...
-
Seite 21: Bedien- Und Anzeigeteil

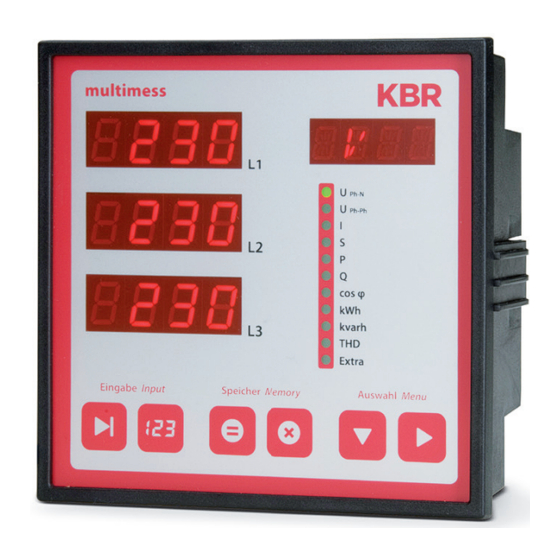

Bedien- und Anzeigeteil KBR multimess F144-0-LED-...-5 Bedien- und Anzeigeteil multimess Ph-N Ph-Ph cos φ kvarh Extra Eingabe Input Speicher Memory Auswahl Menu Rev. 5.00... -
Seite 22: Beschreibung Der Sensortasten Und Anzeigen
KBR multimess F144-0-LED-...-5 Bedien- und Anzeigeteil Beschreibung der Sensortasten und Anzeigen Drei 4-stellige 7-Segment Anzeigen zur Darstellung von gemessenen, gespeicherten und programmierten Werten (3-phasig; L1-L2-L3). Startet den Programmiermodus und wechselt zwischen den ver- änderbaren Stellen in . Parametrierbare Stellen werden blinkend dargestellt. -
Seite 23: Bedienung
Navigation und Geräteanzeigen KBR multimess F144-0-LED-...-5 HINWEIS Die Displayanzeige des Messgerätes besitzt eine Dimmfunktion (Energiespar- funktion). Nach Ablauf einer fest eingestellten Zeit (15 Minuten) ohne Betätigung einer Sensortaste wird die Anzeigehelligkeit reduziert (Wert ist nicht einstellbar). Bei Betätigung einer beliebigen Taste wird die ursprüngliche Anzeigehelligkeit wiederhergestellt. -
Seite 24: Navigation Und Geräteanzeigen
KBR multimess F144-0-LED-...-5 Navigation und Geräteanzeigen Navigation und Geräteanzeigen Hauptmenüs Untermenüs U PH-N U PH-N Frequenz L1; L2; L3 Frequenz- nachführung 4 Sek. U PH-PH U PH-PH Phasenwinkel Asymetrie L1; L2; L3 U primär U sekundär 4 Sek. Scheinstrom- Scheinstrom-... -
Seite 25: Betriebsparameter Einstellen
Betriebsparameter einstellen KBR multimess F144-0-LED-...-5 Betriebsparameter einstellen Allgemeines Programmierschema Durch 4 Sekunden langes Drücken der Taste erfolgt aus dem entspre- chenden Haupt- bzw. Untermenü der Einsprung in den Programmier- modus. Die eingestellten Parameter werden angezeigt. Nochmaliges Drücken aktiviert den Eingabemodus für die Parameter. -
Seite 26: Messbezugsspannung Bzw. Netznennspannung
KBR multimess F144-0-LED-...-5 Betriebsparameter einstellen - Messbezugsspannung bzw. Netznennspannung Ph-Ph Tasten- Menü Geräteanzeige Beschreibung kombination Hauptmenü UPh-Ph Untermenü Beim Aufrufen des Menüs Taste 0400 Spannung- erscheint im Einheiten-Display eine 4 Sekunden Wandler- Laufschrift mit folgendem Text: Ph-N gedrückt Ph-Ph verhältnis... -
Seite 27: I- Stromwandlerübersetzungsverhältnis
Betriebsparameter einstellen KBR multimess F144-0-LED-...-5 I- Stromwandlerübersetzungsverhältnis Tasten- Menü Geräteanzeige Beschreibung kombination Hauptmenü I Untermenü Beim Aufrufen des Menüs Taste 1000 Strom erscheint im Einheiten-Display eine 4 Sekunden Wandler- Ph-N Laufschrift mit folgendem Text: gedrückt Ph-Ph verhältnis A/A STROMWANDLER IPRI / ISEK A/A... -
Seite 28: Stromwandlerübersetzungsverhältnis
KBR multimess F144-0-LED-...-5 Betriebsparameter einstellen - Stromwandlerübersetzungsverhältnis Tasten- Menü Geräteanzeige Beschreibung kombination Hauptmenü I Untermenü Beim Aufrufen des Menüs erscheint Taste 0005 Strom I im Einheiten-Display eine Lauf- 4 Sekunden Wandler- schrift mit folgendem Text: Ph-N gedrückt Ph-Ph verhältnis A/A STROMWANDLER I_N PRI/ISEK... - Seite 29 Betriebsparameter einstellen KBR multimess F144-0-LED-...-5 Tasten- Menü Geräteanzeige Beschreibung kombination Untermenü Wert ändern Display L3 blinkt. Mit der Taste 1000 Strom I oder kann der Wert eingestellt werden. Messart Ph-N Ph-Ph abbrechen Im Display L3 wird die Messart einstellen angezeigt: oder cos φ...
-
Seite 30: Anzeigefunktionen
KBR multimess F144-0-LED-...-5 Anzeigefunktionen Anzeigefunktionen 10.1 - Spannung Phase gegen Neutralleiter, Frequenz Ph-N Tasten- Menü Geräteanzeige Beschreibung kombination Hauptmenü Zeigt die drei Phasenspannungen und U in den Dis- Ph-N L1-N L2-N L3-N plays L1 bis L3 an. Ph-N Ph-Ph Im Einheiten-Display wird die Einheit der Spannung angezeigt. -
Seite 31: U Ph-Ph
Beschreibung Anzeigefenster KBR multimess F144-0-LED-...-5 10.2 - Spannung Phase gegen Phase, Drehfeldanzeige Ph-Ph Tasten- Menü Geräteanzeige Beschreibung kombination Hauptmenü Zeigt die drei Außenleiterspannun- gen U und U in den Ph-Ph L1-L2 L2-L3 L3-L1 Displays L1 bis L3 an. Ph-N Ph-Ph Im Einheiten-Display wird die Ein- heit der Spannung angezeigt. -
Seite 32: Strom/Neutralleiterstrom, I Momentan- Mittelwertumschaltung
KBR multimess F144-0-LED-...-5 Beschreibung Anzeigefenster 10.3 - Strom/Neutralleiterstrom, I (PE – Ableitstrom berechnet), Momentan- Mittelwertumschaltung Tasten- Menü Geräteanzeige Beschreibung kombination Hauptmenü Anzeige der drei Leiterströme in I Momentan- den Phasen L1, L2 und L3. wert Ph-N Die angezeigten Ströme sind Mo- Ph-Ph mentanwerte. -
Seite 33: Ipe (Pe - Ableitstrom Berechnet)
Beschreibung Anzeigefenster KBR multimess F144-0-LED-...-5 Tasten- Menü Geräteanzeige Beschreibung kombination Untermenü Anzeige des momentanen Neutral- Neutral- leiterstromes in der Anzeige L1. leiterstrom Ph-N Ph-Ph Die Einheitenanzeige wechselt zwischen der Anzeige NMOM und A hin und her. cos φ kvarh nächstes Extra Untermenü... -
Seite 34: Umschaltung
KBR multimess F144-0-LED-...-5 Beschreibung Anzeigefenster 10.4 S - Scheinleistung / Summenscheinleistung Tasten- Menü Geräteanzeige Beschreibung kombination Hauptmenü Zeigt die Scheinleistung der drei 23.5 S - Schein- Phasen in den Displays L1 bis L3 leistung an. Im Einheiten-Display wird die Ph-N Ph-Ph Scheinleistung in kva angezeigt. -
Seite 35: P - Wirkleistung / Summenwirkleistung
Beschreibung Anzeigefenster KBR multimess F144-0-LED-...-5 10.5 P - Wirkleistung / Summenwirkleistung Tasten- Menü Geräteanzeige Beschreibung kombination Hauptmenü Zeigt die Wirkleistung der drei P Wirk- Phasen in den Displays L1 bis L3 an. leistung Ph-N Im Einheiten-Display wird die Wirk- Ph-Ph leistung in kW angezeigt. -
Seite 36: Q - Blindleistung / Summenblindleistung
KBR multimess F144-0-LED-...-5 Beschreibung Anzeigefenster 10.6 Q - Blindleistung / Summenblindleistung Tasten- Menü Geräteanzeige Beschreibung kombination Hauptmenü Zeigt die Blindleistung der drei KVAR i114 Q Blind- Phasen in den Displays L1 bis L3 an. leistung Ph-N Das den Messwerten vorange-... -
Seite 37: Cos Φ - Grundschwingungsleistungsfaktor, Lf, Summen-Lf
Beschreibung Anzeigefenster KBR multimess F144-0-LED-...-5 10.7 Cos φ - Grundschwingungsleistungsfaktor, LF, Summen-LF Tasten- Menü Geräteanzeige Beschreibung kombination Hauptmenü Anzeige des cosφ. Cos φ Das Display L1 zeigt den cosφ für Ph-N die Phase L1. (i induktiv, c kapazitiv) Ph-Ph Das Display L2 zeigt den cosφ für die Phase L2. -
Seite 38: Kwh - Wirkarbeit Ht/Nt Bezug, Maximale Kumulierte Periodenwirkleistung
KBR multimess F144-0-LED-...-5 Beschreibung Anzeigefenster 10.8 kWh - Wirkarbeit HT/NT Bezug, maximale kumulierte Periodenwirkleistung Tasten- Menü Geräteanzeige Beschreibung kombination Hauptmenü Wirkarbeitszähler für Hochtarif 1234 Bezug. Wirkarbeit Ph-N Im Display L3 - L1 wird der Wert des Ph-Ph Hochtarif Endlosarbeitszählers angezeigt. - Seite 39 Beschreibung Anzeigefenster KBR multimess F144-0-LED-...-5 Fortsetzung Tasten- Menü Geräteanzeige Beschreibung kombination Untermenü Beim Aufrufen des Menüs erscheint PKum-Max im Einheiten-Display als erstes eine Maximale Laufschrift mit folgenden Text: Ph-N Ph-Ph kumulierte 12.10 PK.MX MAXIMALE KUMULIERTE Perioden- PERIODENLEISTUNG cos φ leistung Anschließend wechselt die Einhei-...
-
Seite 40: Kvarh - Blindarbeitszähler Ht/Nt Bezug, Maximale Kumulierte Periodenblindleistung
KBR multimess F144-0-LED-...-5 Beschreibung Anzeigefenster 10.9 kvarh - Blindarbeitszähler HT/NT Bezug, maximale kumulierte Periodenblindleistung Tasten- Menü Geräteanzeige Beschreibung kombination Hauptmenü Blindarbeitszähler für Hochtarif 1234 kvarh Bezug. Blindarbeit Ph-N Im Display L3 - L1 wird der Wert Ph-Ph Hochtarif des Endlosblindarbeitszählers Bezug angezeigt. - Seite 41 Beschreibung Anzeigefenster KBR multimess F144-0-LED-...-5 Fortsetzung Tabelle 10.9 Tasten- Menü Geräteanzeige Beschreibung kombination Untermenü Beim Aufrufen des Menüs erscheint im Einheiten-Display als erstes eine Kum-Max Maximale Laufschrift mit folgenden Text: Ph-N Ph-Ph kumulierte 12.10 QK.MX MAXIMALE KUMULIERTE Perioden- PERIODENLEISTUNG cos φ...
-
Seite 42: Thd - Klirrfaktor Und Teilschwingungsgehalt Der Netzharmonischen Für Spannung Und Strom
KBR multimess F144-0-LED-...-5 Beschreibung Anzeigefenster 10.10 THD - Klirrfaktor und Teilschwingungsgehalt der Netzharmonischen für Spannung und Strom Tasten- Menü Geräteanzeige Beschreibung kombination Hauptmenü Das Display L1 zeigt den Klirrfaktor in nächstes % für die Spannung in der Phase L1. Untermenü... -
Seite 43: Extra
Beschreibung Anzeigefenster KBR multimess F144-0-LED-...-5 10.11 Extra Tasten- Menü Geräteanzeige Beschreibung kombination Hauptmenü Display L1 zeigt die Gerätevariante Extra (hier Comfort) an. Ph-N Ph-Ph Display L2 zeigt die Versionsnum- 5.00 mer. Display L3 zeigt die Release Nummer. Im Einheiten-Display cos φ... - Seite 44 KBR multimess F144-0-LED-...-5 Beschreibung Anzeigefenster Fortsetzung Tabelle 10.11 Tasten- Menü Geräteanzeige Beschreibung kombination Untermenü Display L1 zeigt die Einschalt- REL2 verzögerung für das Relais 2 in REL 2 Sekunden an. Ph-N Ph-Ph Display L2 zeigt die Ausschaltverzö- gerung für das Relais 2 in Sekunden cos φ...
- Seite 45 Beschreibung Anzeigefenster KBR multimess F144-0-LED-...-5 Fortsetzung Tabelle 10.11 Tasten- Menü Geräteanzeige Beschreibung kombination Untermenü Display L1 zeigt ob der Impulsaus- Impuls- gang deaktiviert (AUS) oder für ausgang Wirk- (P) bzw. für Blindarbeit (Q) Ph-N Ph-Ph konfi guriert ist. 1.000 Display L2 zeigt die Impulswertig- cos φ...
- Seite 46 KBR multimess F144-0-LED-...-5 Beschreibung Anzeigefenster Fortsetzung Tabelle 10.11 Tasten- Menü Geräteanzeige Beschreibung kombination Untermenü Display L1 zeigt den Status des SUMM Tastensum- Tastensummers an. Es stehen „AN“ oder „AUS“ zur Verfügung. Ph-N Ph-Ph Im Einheiten-Display zeigt eine Laufschrift SUMMER und anschlie- cos φ...
-
Seite 47: Maxima / Minima
Beschreibung Anzeigefenster KBR multimess F144-0-LED-...-5 10.12 Extremwertanzeigen Maxima / Minima Die folgende Beschreibung zeigt anhand der Maxima- bzw. Minimawerte der Strangspannungen die Vorgehensweise für das Anzeigen der Extremwerte. Tasten- Menü Geräteanzeige Beschreibung kombination Hauptmenü Die aufgetretenen Maxima der Maxima Phase-Null-Spannungen werden... - Seite 48 KBR multimess F144-0-LED-...-5 Beschreibung Anzeigefenster HINWEIS Mit der Taste kann von den Maximal- auf die Minimalwerte umgeschaltet werden und umgekehrt. Die Bedienung zum Auslesen der Minimalwerte ist analog zu den Maximalwerte. Die nachstehende Tabelle zeigt auf, welche Extremwerte im multimess F144-0-LED-...-5 gespeichert werden.
- Seite 49 Beschreibung Anzeigefenster KBR multimess F144-0-LED-...-5 Fortsetzung Menü Messgröße Gespeicherte Textausgaben Extremwerte in de und en Hauptmenü Grundwellen- Minimal und Maximalwert für L1 - L2 - L3 Min. und Max COS φ leistungsfaktor mit Datum und Uhrzeit Untermenü Leistungsfaktor Minimal und Maximalwert für L1 - L2 - L3 Min.
-
Seite 50: Grenzwerte Anzeigen
Extra Im Display L3 wird die Meldeart des zu GW 2 Grenzwertes angezeigt: AUS Meldung nur über KBR-eBus, REL1 Meldung zusätzlich an Relais 1, REL2 Meldung zusätzlich an Relais 2 Eine Grenzwertverletzung wird immer durch eine blinkende LED im entsprechenden Hauptmenü... -
Seite 51: Messgröße Programmierte Grenzwerte
Beschreibung Anzeigefenster KBR multimess F144-0-LED-...-5 Die nachstehende Tabelle zeigt auf, welche Grenzwerte im multimess F144-0-LED-...-5 zur Verfügung stehen. Menü Messgröße Programmierte Textausgaben Grenzwerte in de und en Hauptmenü Strangspannung Grenzwert 1 und Grenzwert 2 für GW 1 und GW 2... -
Seite 52: Programmierung
KBR multimess F144-0-LED-...-5 Programmierung Programmierung 11.1 Periodenzeit für Strommittelwert Tasten- Menü Geräteanzeige Beschreibung kombination Hauptmenü Beim Aufrufen des Menüs erscheint Tasten 4 Sek. ZEIT im Einheiten-Display eine gedrückt halten Untermenü Ph-N Laufschrift mit folgendem Text: Ph-Ph I Mittelwert Eingabe- ZEIT STROMMITTELWERT ZEIT... -
Seite 53: Tarifumschaltmethode
Programmierung KBR multimess F144-0-LED-...-5 11.2 Tarifumschaltmethode Tasten- Menü Geräteanzeige Beschreibung kombination Hauptmenü Beim Aufrufen des Menüs erscheint Tasten 4 Sek. TARF kWh /HT im Einheiten-Display eine Lauf- gedrückt halten Untermenü schrift mit folgendem Text: Ph-N Ph-Ph Eingabe- Tarifeingang TARF NT TARIFZEITEN TARF 22.00... -
Seite 54: Grenzwerte Parametrieren
Im Display L3 wird angezeigt, wie die Grenzwertverletzung weiterge- meldet wird. - Alarm auf Relais 1 (REL1) - Alarm auf Relais 2 (REL2) - Alarm nur via KBR-eBus (AUS) Untermenü Die erste Ziff er im Display L1 blinkt. Wert ändern Spannung... - Seite 55 φ speichern einstellen - Alarm auf Relais 2 (REL2) rEL1 kvarh - Alarm nur via KBR-eBus (AUS) Extra Rücksprung ins Hauptmenü. Weiter zum nächsten Untermenü, sofern vorhanden. HINWEIS Andernfalls Rücksprung ins Hauptmenü. Im Eingabemodus (eine Ziff er blinkt) kann mit diesen...
-
Seite 56: Hysterese Für Grenzwerte Parametrieren
KBR multimess F144-0-LED-...-5 Programmierung 11.3.1 Hysterese für Grenzwerte parametrieren Die folgende Beschreibung zeigt am Beispiel des Grenzwertes 1 der Strang- spannung die Vorgehensweise für das Parametrieren der Hysterese der Grenz- werte. Tasten- Menü Geräteanzeige Beschreibung kombination Untermenü Maximal Spannung Tasten 4 Sek. - Seite 57 Programmierung KBR multimess F144-0-LED-...-5 Fortsetzung Tasten- Menü Geräteanzeige Beschreibung kombination zurück HYST zur Grenzwert- Ph-N eingabe. Ph-Ph cos φ kvarh Extra HINWEIS Die Programmierung der Hysterese für Grenzwert 2 ist identisch. Rev. 5.00...
-
Seite 58: Uhrzeit Und Datum Einstellen
KBR multimess F144-0-LED-...-5 Programmierung 11.4 Uhrzeit und Datum einstellen Tasten- Menü Geräteanzeige Beschreibung kombination Hauptmenü Display L1 zeigt die Uhrzeit an Eingabe- 14.32 Extra (hh.mm). Display L2 zeigt das modus starten Datum an (tt.mm). Ph-N Ph-Ph Untermenü 10.11 Display L3 zeigt das Jahr an (jjjj). -
Seite 59: Ein- Und Abschaltverzögerung Der Relais Einstellen
Programmierung KBR multimess F144-0-LED-...-5 11.5 Ein- und Abschaltverzögerung der Relais einstellen Tasten- Menü Geräteanzeige Beschreibung kombination Untermenü Display L1 zeigt die Einschaltverzöge- Eingabe- REL1 REL 1 rung für das Relais 1 in Sekunden an. modus starten Display L2 zeigt die Ausschaltverzö-... -
Seite 60: Ausschalt- Verzögerung Einstellen
Extra erscheint als Anzeige in speichern L1 ----, in L2 ---- und in L3 BUS. Die Parametrierung ist nur über den KBR-eBus mit optionaler Soft- ware möglich. Rücksprung ins Hauptmenü Weiter zum nächsten Untermenü, sofern vorhanden. Andernfalls: Rücksprung ins Hauptmenü. -
Seite 61: Sommerzeit Aktivieren
Programmierung KBR multimess F144-0-LED-...-5 11.6 Sommerzeit aktivieren Tasten- Menü Geräteanzeige Beschreibung kombination Untermenü Display L1 zeigt, ob die Sommerzeit- Eingabe- Sommerzeit umschaltung aktiviert ist oder nicht. modus starten Ph-N Display L2: Anzeige des Monats ab dem Ph-Ph die Sommerzeit aktiv ist. -
Seite 62: Spracheinstellung
KBR multimess F144-0-LED-...-5 Programmierung Fortsetzung Tasten- Menü Geräteanzeige Beschreibung kombination Untermenü Das Display L3 blinkt. Wert ändern Sommerzeit Mit der Taste kann der Monat oder Ph-N eingestellt werden, in dem die einstellen Ph-Ph abbrechen Sommerzeit enden soll. Ende oder Das Einheiten-Display wechselt cos φ... -
Seite 63: Passwort
Programmierung KBR multimess F144-0-LED-...-5 11.8 Passwort Tasten- Menü Geräteanzeige Beschreibung kombination Untermenü Display L1 zeigt Code. Eingabe- COdE GESP Passwort Das Einheiten-Display modus starten Ph-N zeigt GESP oder FREI an. Ph-Ph ---- In L2 wird ---- angezeigt Das Gerät wird ab Werk mit dem cos φ... -
Seite 64: Impulsausgang Parametrieren
KBR multimess F144-0-LED-...-5 Programmierung 11.9 Impulsausgang parametrieren Tasten- Menü Geräteanzeige Beschreibung kombination Untermenü Display L1 zeigt, ob der Impulsausgang Eingabe- Impuls- deaktiviert (AUS) oder für Wirk- (P) bzw. modus starten ausgang für Blindarbeit (Q) konfi guriert ist. Ph-N Ph-Ph Display L2 zeigt die Impulswertigkeit 1.000... - Seite 65 Programmierung KBR multimess F144-0-LED-...-5 Fortsetzung Tasten- Menü Geräteanzeige Beschreibung kombination Untermenü Beim Aufrufen des Menüs erscheint Wert ändern Impuls- im Einheiten-Display eine Lauf- LAEN ausgang oder schrift mit folgenden Text: Ph-N nächste Ziff er LAEN LAENGE LAEN Ph-Ph Dauer 2.000 Die erste Ziff er im Display L3 blinkt.
-
Seite 66: Dämpfungsfaktor
KBR multimess F144-0-LED-...-5 Programmierung 11.10 Dämpfungsfaktor Tasten- Menü Geräteanzeige Beschreibung kombination Untermenü Display L1 zeigt den Dämpfungsfaktor Eingabe- Dämpfungs- für die Spannungserfassung an. modus starten faktor DF Display L2 zeigt den Dämpfungsfaktor Ph-N Ph-Ph für die Stromberechnung an. cos φ... -
Seite 67: Werkseinstellung
Programmierung KBR multimess F144-0-LED-...-5 11.11 Werkseinstellung Tasten- Menü Geräteanzeige Beschreibung kombination Untermenü Das Einheiten-Display zeigt Werk an. WERK Werks- einstellung Ph-N Ph-Ph cos φ kvarh Extra Untermenü Nach dem gleichzeitigen Drücken Werks- KILL der drei Tasten erscheint im Einhei- gleichzeitig... -
Seite 68: Nullpunktsbildner
KBR multimess F144-0-LED-...-5 Programmierung 11.12 Nullpunktsbildner Tasten- Menü Geräteanzeige Beschreibung kombination Untermenü Display L1 zeigt den Zustand des Eingabe- Nullpunkts- Nullpunktbildnerbetriebs an. modus starten bildner Ph-N Ph-Ph cos φ kvarh Extra Untermenü Beim Aufrufen des Menüs: Display Wert ändern Nullpunkts- L1 blinkt. -
Seite 69: Tastentöne (Tastensummer)
Programmierung KBR multimess F144-0-LED-...-5 11.13 Tastentöne (Tastensummer) Tasten- Menü Geräteanzeige Beschreibung kombination Untermenü Display L1 zeigt den Zustand des Eingabe- SUMM Tastensum- Tastensummers an. modus starten Ph-N Ph-Ph cos φ kvarh Extra Untermenü Beim Aufrufen des Menüs: Wert ändern Tasten- SUMM Display L1 blinkt. -
Seite 70: Defaultmenü (Startauswahl)
KBR multimess F144-0-LED-...-5 Programmierung 11.14 Defaultmenü (Startauswahl) Tasten- Menü Geräteanzeige Beschreibung kombination Untermenü Display L1 zeigt das ausgewählte Eingabe- MENU Defaultmenü Defaultmenü an (02 = U modus starten PH-PH (Startauswahl) Ph-N Ph-Ph Display L2 zeigt die Rücksprungzeit in Sekunden ins Defaultmenü an. -
Seite 71: Reset Und Löschfunktionen
Reset und Löschfunktion KBR multimess F144-0-LED-...-5 Reset und Löschfunktionen 12.1 Reset Der Reset wird im Menü Extra - Untermenü Werkseinstellung durchgeführt. Der Reset sollte nur bei Taste Ziffer, Löschen und Pfeil rechts gleichzeitig gedrückt Inbetriebnahme und halten. In der 15-Segment-Anzeige erscheint während der bei kompletter Neupro- Ausführung des Reset „KILL“. -
Seite 72: Extremwerte Zentral Löschen
KBR multimess F144-0-LED-...-5 Reset und Löschfunktion 12.3.2 Extremwerte zentral löschen Durch Drücken für 4 Sekunden der Tasten bei einer beliebigen Min- oder Maxwert-Anzeige werden alle Min / Max - Werte gelöscht. 12.4 Grenzwerteinstellungen löschen 12.4.1 Grenzwerteinstellungen einzeln löschen Das Deaktivieren einzelner programmierter Grenzwerte ist nur im Program- miermodus möglich. -
Seite 73: Speicherfunktionen
Speicherfunktionen KBR multimess F144-0-LED-...-5 Speicherfunktionen 13.1 Geräteeinstellungen Sämtliche Geräteeinstellungen und Parametrierungsdaten für die Speichernut- zung sind im Gerät abgespeichert. 13.2 Geräte - Grundparameter Parameter Speicherung durch Anwender Messspannung vom Anwender zwischen 0001V ... 999.9 kV programmierbar Messspannung vom Anwender zwischen 0001V ... 600V programmierbar sekundär... -
Seite 74: Technische Daten
KBR multimess F144-0-LED-...-5 Technische Daten Technische Daten 14.1 Mess- und Anzeigegrößen Kurvenform für U und I beliebig Spannung Effektivwert Phase - N: U L1-N L2-N L3-N eines Messintervalls Phase - Phase: U L1-2 L2-3 L3-1 Einheiten [V; kV]; Umschaltung der Anzeige erfolgt automatisch Messbereich 0.00V bis 999.9kV... - Seite 75 Technische Daten KBR multimess F144-0-LED-...-5 Fortsetzung Wirkarbeit Berechnung W (HT/NT) Einheiten [Wh; kWh; MWh; GWh]; Umschaltung der Anz. erfolgt automatisch Messbereich 0.0Wh bis 9999GWh Blindarbeit Berechnung (HT/NT) p ind. oder kap. Einheiten [varh; kvarh; Mvarh; Gvarh]; Umschaltung der Anzeige erfolgt automatisch Messbereich 0.0varh bis 9999Gvarh...
-
Seite 76: Messgenauigkeitsklasse (Nach Din En 61557-12)
KBR multimess F144-0-LED-...-5 Technische Daten 14.2 Messgenauigkeitsklasse (nach DIN EN 61557-12) Messwert Symbol Genauigkeitsklasse Spannung 0,2 / ± 1Digit Spannung 0,2 / ± 1Digit PHPH Phasenstrom 0,5 / ± 1Digit Neutralleiterstrom gemessen 0,5 / ± 1Digit Neutralleiterstrom berechnet / ± 1Digit Leistungsfaktor / ±... -
Seite 77: Gerätespeicher
Technische Daten KBR multimess F144-0-LED-...-5 14.4 Gerätespeicher Arbeits- , Daten- & Parameterspeicher 2 MB Flash Programmspeicher 512 kB Flash Speichertyp Ringspeicher Langzeitspeicher ( 1 Jahr ) Tageswerte für Wirk- und Blindarbeit (HT und NT ) für Bezug und Abgabe Langzeitspeicher (Lastprofil) 60 / 30 / 15 / 1-Minuten -Werte von: für 1464 / 732 / 366 / 24 Tage... -
Seite 78: Hardware - Ein Und Ausgänge
KBR multimess F144-0-LED-...-5 Technische Daten 14.6 Hardware - Ein und Ausgänge 14.6.1 Eingänge Messeingänge 3 x 5V...100V...120V AC (Messbereich 1) L1-L2 L2-L3 L3-L1 für Spannung 3 x 20V...500V...600V AC (Messbereich 2) Eingangsimpedanz 1,2 MOHM (Ph-Ph) Messbereich programmierbar durch Spannungs- und Stromwandler Messeingänge... -
Seite 79: Elektrischer Anschluss
Technische Daten KBR multimess F144-0-LED-...-5 14.7 Elektrischer Anschluss Anschlusselemente Steckklemmen Zulässiger Querschnitt der 2,5 mm Anschlussleitungen Mess- Absicherung max. 1 A träge, max. C2 Automat spannungs- Netztrennvorrichtung zugelassen nach UL/IEC eingänge Messstrom- Absicherung KEINE!!! Stromwandlerklemmen k und l vor eingänge dem Öffnen des Stromkreises immer kurz-... -
Seite 80: Umgebungsbedingungen, Elektrische Sicherheit Und Normen
KBR multimess F144-0-LED-...-5 Technische Daten 14.9 Umgebungsbedingungen, Elektrische Sicherheit und Normen Umge- Normen DIN EN 60721-3-3:1995-09 + bungsbedin- DIN EN 60721-3-3/A2:1997-07; gungen 3K5+3Z11; (IEC721-3-3;3K5+3Z11) Betriebs- K55 (-5°C …. +55°C) temperatur Luftfeuchtigkeit 5% …. 95% nicht kondensierend Lager- K55 (-25°C …. +70°C) temperatur Betriebshöhe... -
Seite 81: Überspannungs- Und Blitzschutz
Überspannungsschutz / Fehlersuche KBR multimess F144-0-LED-...-5 Überspannungs- und Blitzschutz Wir empfehlen den Einbau von Überspannungsschutzmaßnahmen zur Vermeidung von Schäden an unseren hochwertigen elektronischen Geräten. Geschützt werden sollten Steuerspannungseingänge, Impulsleitungen und Busleitungen bei Bedarf. Fehlersuche Keine Funktion. Spannungsversorgung, Vorsicherung, Trennvorrichtung und Zuleitung überprüfen. - Seite 82 KBR multimess F144-0-LED-...-5 Notizen Rev. 5.00...
- Seite 83 Notizen KBR multimess F144-0-LED-...-5 Rev. 5.00...
