KBR multimess D6
5
Anschluss des multimess D6
5.1
Installation und Montage
Das Gehäuse des multimess D6 ist für Wandmontage auf 35 mm Normschiene
konstruiert. Das Modul wird auf die montierte Normschiene aufgeschnappt.
Vorsicht
Sowohl die Steuerspannung, als auch die anliegende Messspannung des
Gerätes ist bauseits mit einer Vorsicherung abzusichern. Beim Anschluss der
Stromwandler ist auf die Energieflussrichtung und die korrekte Zuordnung
zu den Spannungspfaden zu achten!
Für die Verdrahtung des Impulsausgangs empfehlen wir nur paarig verdrilltes
und abgeschirmtes Material zu verwenden, um Störungen fernzuhalten (z.B.
Installationsleitung I-Y(ST) Y 2x2x0,8mm, wobei die Abschirmung nur an einer
Seite angeschlossen werden darf ).
Bitte beachten Sie bei der Installation auch unsere Hinweise zu Schutzmaßnah-
men gegen Überspannungen und Blitz im Kapitel „Schutzmaßnahmen" dieses
Handbuchs.
Hinweis
Folgende Punkte sind beim Anschluss des Gerätes an das zu messende
Drehstromsystem zu beachten:
- Energieflussrichtung
- Zuordnung - Messspannungseingang / Stromwandlereingang
Drehfeld:
Sobald multimess D6 am Netz angeschlossen ist, überprüft er selbständig die
Drehrichtung.
Stromwandleranschluss:
Energieflussrichtung:
Beim Einbau der Wandler ist auf die Stromfluss- bzw. Energieflussrichtung zu
achten. Bei falsch herum eingesetzten Stromwandlern wird der Strom bei Wirk-
leistungsaufnahme ein negatives Vorzeichen haben. Vertauschen Sie in diesem
Fall die Anschlüsse der Klemmen k und l der betroffenen Wandler.
12
Anschluss des multimess D6
V5.00
Anschluss des multimess D6
Zuordnung - Messspannungseingang / Stromwandlereingang:
Der Stromwandler an Klemme 20 / 21 (k1/l1) muss in der Phase angeordnet
sein, von der die Messspannung für die Klemme 10 (L1) abgegriffen wird. Das-
selbe gilt für die restlichen Wandler- und Messspannungsanschlüsse.
Vorsicht
Vor jeder Tauschaktion müssen die Strommesswandler kurzgeschlossen
werden!

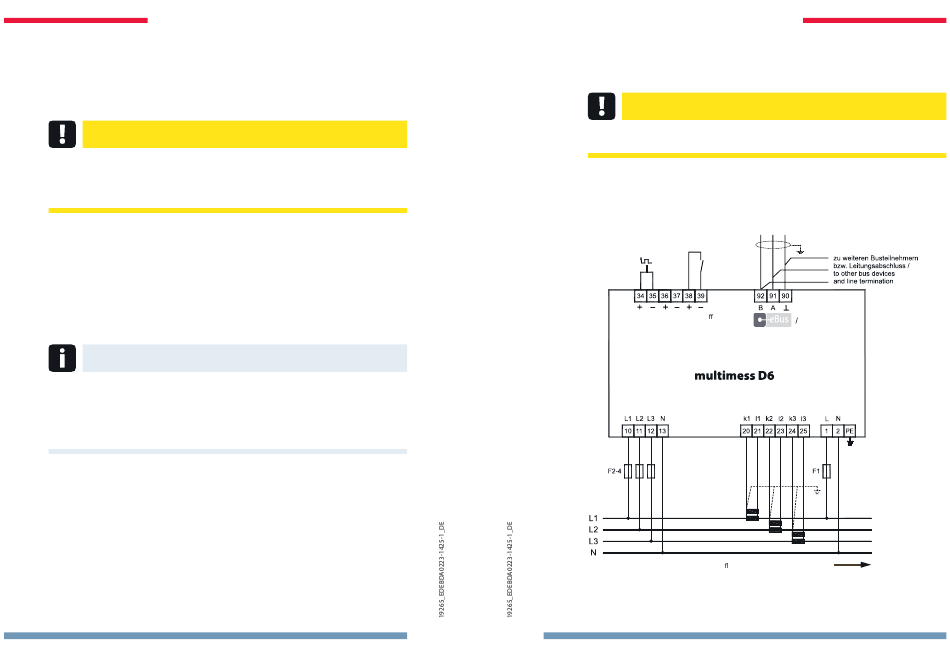

5.2
Anschlussplan
Tarif/Tari
Impuls
Eingänge
Ausgang
Inputs
Impuls
output
Messspannung
Measuring voltage
Strom ussrichtung / current direction
V5.00
KBR multimess D6
Modbus
Schnittstelle
Interface
Messstrom
Netz
Measuring current
Power
13
