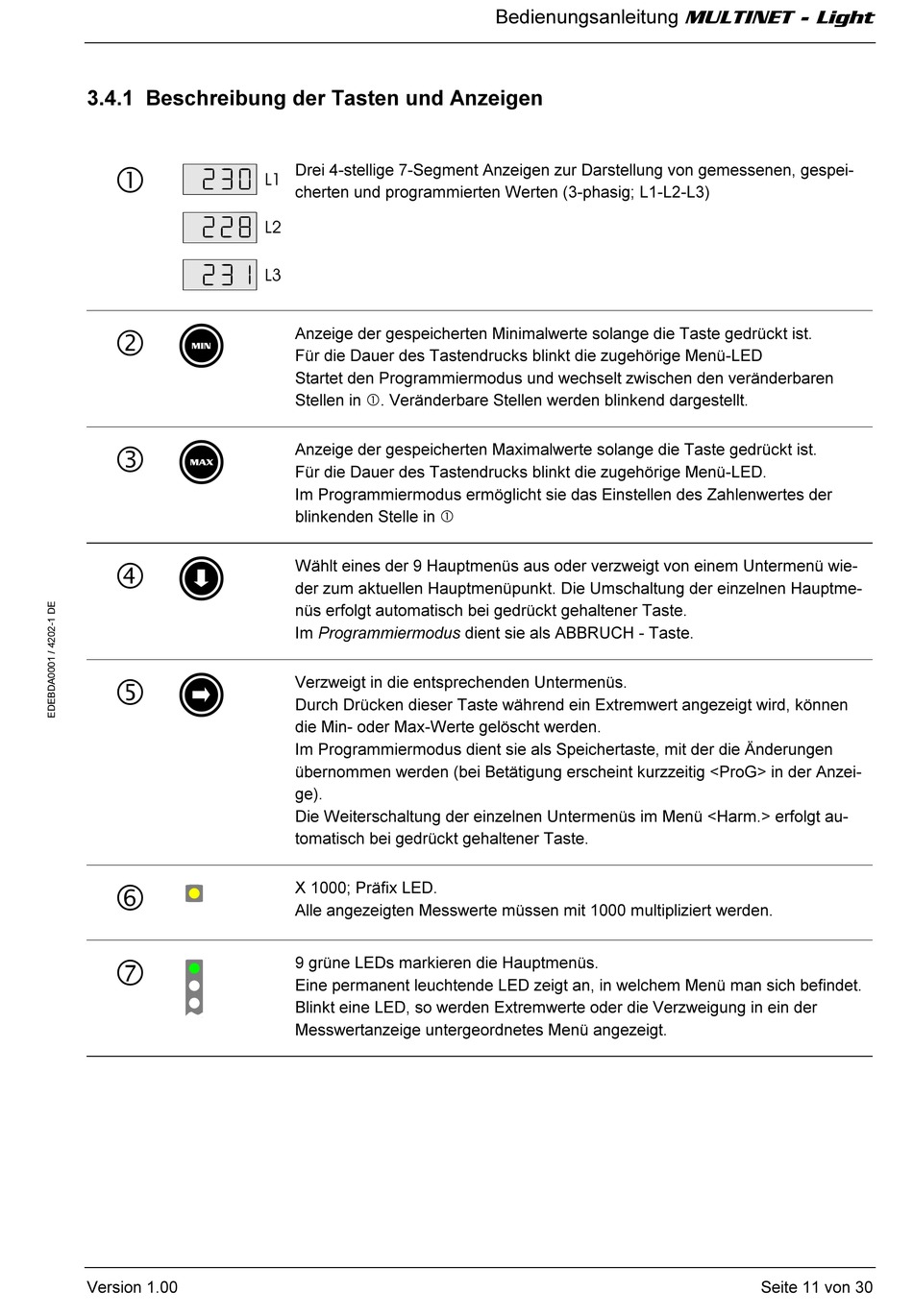

3.4.1 Beschreibung der Tasten und Anzeigen
Q
R
m
S
M
T
<
U
>
V
W
Version 1.00
Drei 4-stellige 7-Segment Anzeigen zur Darstellung von gemessenen, gespei-
cherten und programmierten Werten (3-phasig; L1-L2-L3)
Anzeige der gespeicherten Minimalwerte solange die Taste gedrückt ist.
Für die Dauer des Tastendrucks blinkt die zugehörige Menü-LED
Startet den Programmiermodus und wechselt zwischen den veränderbaren
Stellen in . Veränderbare Stellen werden blinkend dargestellt.
Anzeige der gespeicherten Maximalwerte solange die Taste gedrückt ist.
Für die Dauer des Tastendrucks blinkt die zugehörige Menü-LED.
Im Programmiermodus ermöglicht sie das Einstellen des Zahlenwertes der
blinkenden Stelle in
Wählt eines der 9 Hauptmenüs aus oder verzweigt von einem Untermenü wie-
der zum aktuellen Hauptmenüpunkt. Die Umschaltung der einzelnen Hauptme-
nüs erfolgt automatisch bei gedrückt gehaltener Taste.
Im Programmiermodus dient sie als ABBRUCH - Taste.
Verzweigt in die entsprechenden Untermenüs.
Durch Drücken dieser Taste während ein Extremwert angezeigt wird, können
die Min- oder Max-Werte gelöscht werden.
Im Programmiermodus dient sie als Speichertaste, mit der die Änderungen
übernommen werden (bei Betätigung erscheint kurzzeitig <ProG> in der Anzei-
ge).
Die Weiterschaltung der einzelnen Untermenüs im Menü <Harm.> erfolgt au-
tomatisch bei gedrückt gehaltener Taste.
X 1000; Präfix LED.
Alle angezeigten Messwerte müssen mit 1000 multipliziert werden.
9 grüne LEDs markieren die Hauptmenüs.
Eine permanent leuchtende LED zeigt an, in welchem Menü man sich befindet.
Blinkt eine LED, so werden Extremwerte oder die Verzweigung in ein der
Messwertanzeige untergeordnetes Menü angezeigt.
Bedienungsanleitung MULTINET - Light
Seite 11 von 30
