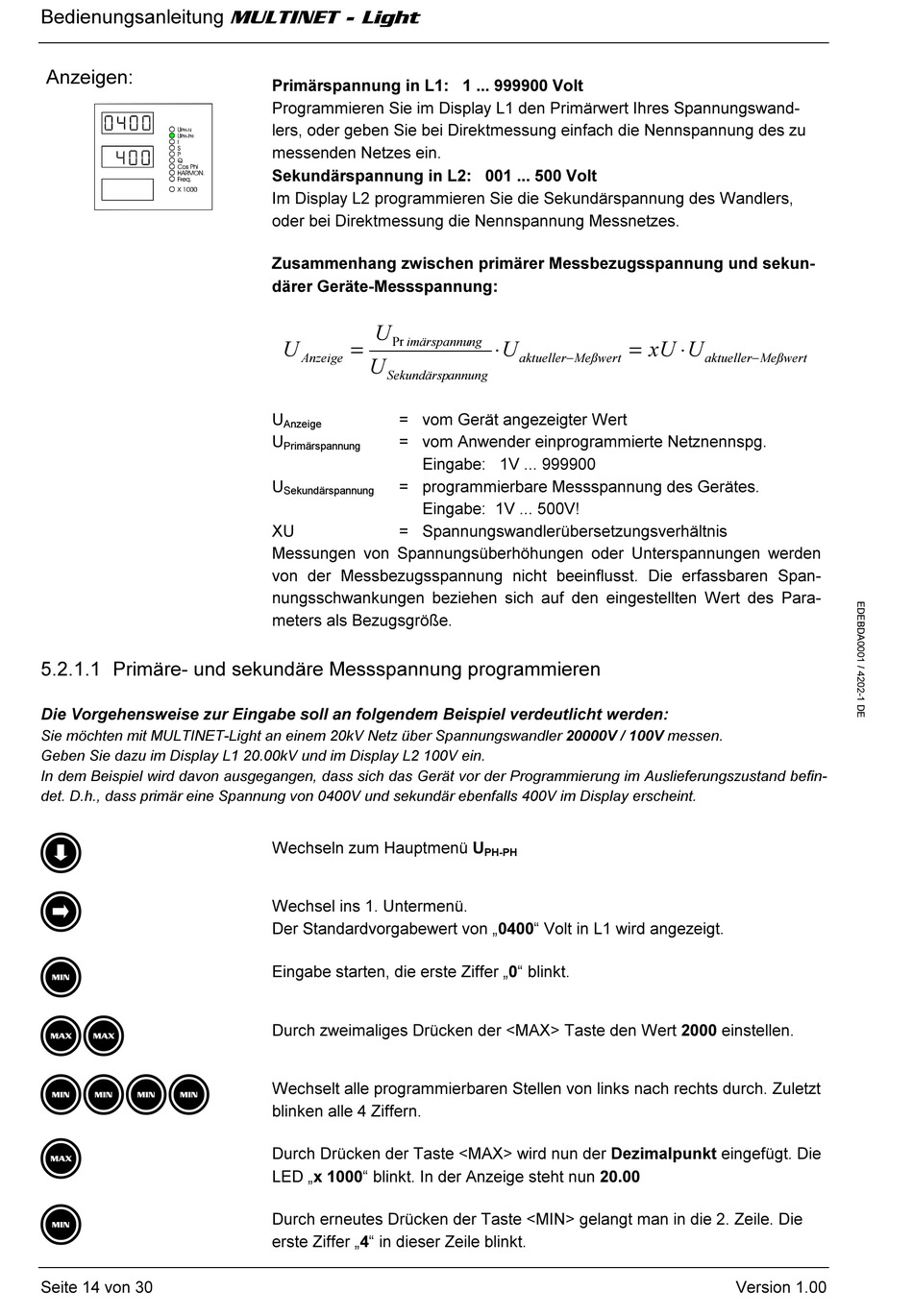

Bedienungsanleitung MULTINET - Light
Anzeigen:
5.2.1.1 Primäre- und sekundäre Messspannung programmieren
Die Vorgehensweise zur Eingabe soll an folgendem Beispiel verdeutlicht werden:
Sie möchten mit MULTINET-Light an einem 20kV Netz über Spannungswandler 20000V / 100V messen.
Geben Sie dazu im Display L1 20.00kV und im Display L2 100V ein.
In dem Beispiel wird davon ausgegangen, dass sich das Gerät vor der Programmierung im Auslieferungszustand befin-
det. D.h., dass primär eine Spannung von 0400V und sekundär ebenfalls 400V im Display erscheint.
<
>
m
MM
mmmm
M
m
Seite 14 von 30
Primärspannung in L1: 1 ... 999900 Volt
Programmieren Sie im Display L1 den Primärwert Ihres Spannungswand-
lers, oder geben Sie bei Direktmessung einfach die Nennspannung des zu
messenden Netzes ein.
Sekundärspannung in L2: 001 ... 500 Volt
Im Display L2 programmieren Sie die Sekundärspannung des Wandlers,
oder bei Direktmessung die Nennspannung Messnetzes.
Zusammenhang zwischen primärer Messbezugsspannung und sekun-
därer Geräte-Messspannung:
U
Pr
U
=
imärspannu
Anzeige
U
Sekundärsp
U
= vom Gerät angezeigter Wert
Anzeige
U
= vom Anwender einprogrammierte Netznennspg.
Primärspannung
Eingabe: 1V ... 999900
U
= programmierbare Messspannung des Gerätes.
Sekundärspannung
Eingabe: 1V ... 500V!
XU
= Spannungswandlerübersetzungsverhältnis
Messungen von Spannungsüberhöhungen oder Unterspannungen werden
von der Messbezugsspannung nicht beeinflusst. Die erfassbaren Span-
nungsschwankungen beziehen sich auf den eingestellten Wert des Para-
meters als Bezugsgröße.
Wechseln zum Hauptmenü U
Wechsel ins 1. Untermenü.
Der Standardvorgabewert von „0400" Volt in L1 wird angezeigt.
Eingabe starten, die erste Ziffer „0" blinkt.
Durch zweimaliges Drücken der <MAX> Taste den Wert 2000 einstellen.
Wechselt alle programmierbaren Stellen von links nach rechts durch. Zuletzt
blinken alle 4 Ziffern.
Durch Drücken der Taste <MAX> wird nun der Dezimalpunkt eingefügt. Die
LED „x 1000" blinkt. In der Anzeige steht nun 20.00
Durch erneutes Drücken der Taste <MIN> gelangt man in die 2. Zeile. Die
erste Ziffer „4" in dieser Zeile blinkt.
⋅
U
ng
−
aktueller
Meßwert
annung
PH-PH
=
xU
⋅
U
−
aktueller
Meßwert
Version 1.00
