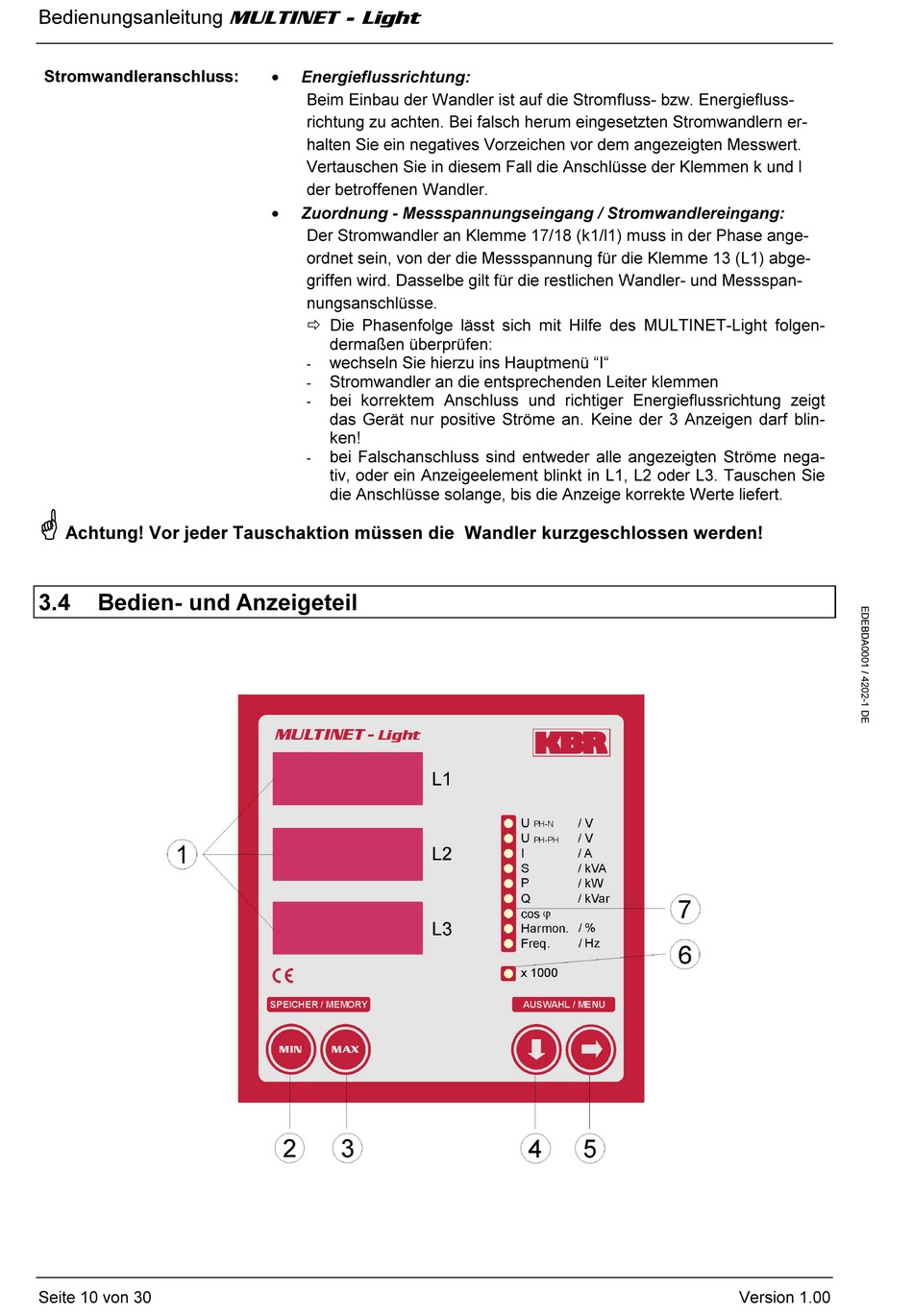

Stromwandleranschluss:
/
Achtung! Vor jeder Tauschaktion müssen die Wandler kurzgeschlossen werden!
3.4

Bedien- und Anzeigeteil

Seite 10 von 30
Energieflussrichtung:
Beim Einbau der Wandler ist auf die Stromfluss- bzw. Energiefluss-
richtung zu achten. Bei falsch herum eingesetzten Stromwandlern er-
halten Sie ein negatives Vorzeichen vor dem angezeigten Messwert.
Vertauschen Sie in diesem Fall die Anschlüsse der Klemmen k und l
der betroffenen Wandler.
Zuordnung - Messspannungseingang / Stromwandlereingang:
Der Stromwandler an Klemme 17/18 (k1/l1) muss in der Phase ange-
ordnet sein, von der die Messspannung für die Klemme 13 (L1) abge-
griffen wird. Dasselbe gilt für die restlichen Wandler- und Messspan-
nungsanschlüsse.
ð Die Phasenfolge lässt sich mit Hilfe des MULTINET-Light folgen-
dermaßen überprüfen:
-
wechseln Sie hierzu ins Hauptmenü "I"
-
Stromwandler an die entsprechenden Leiter klemmen
-
bei korrektem Anschluss und richtiger Energieflussrichtung zeigt
das Gerät nur positive Ströme an. Keine der 3 Anzeigen darf blin-
ken!
-
bei Falschanschluss sind entweder alle angezeigten Ströme nega-
tiv, oder ein Anzeigeelement blinkt in L1, L2 oder L3. Tauschen Sie
die Anschlüsse solange, bis die Anzeige korrekte Werte liefert.
Version 1.00
