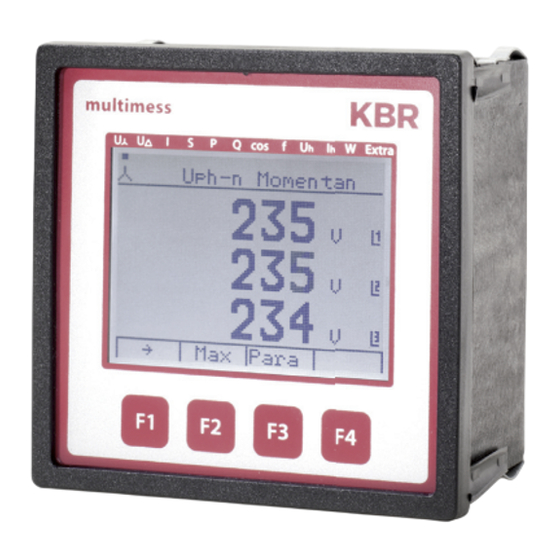

KBR multimess 4F96 LCD Kurzanleitung
Dreiphasiges netzmessinstrument
Vorschau ausblenden
Andere Handbücher für multimess 4F96 LCD:
- Technische referenz (116 Seiten) ,
- Technische referenz (152 Seiten)
Verwandte Anleitungen für KBR multimess 4F96 LCD
Inhaltszusammenfassung für KBR multimess 4F96 LCD

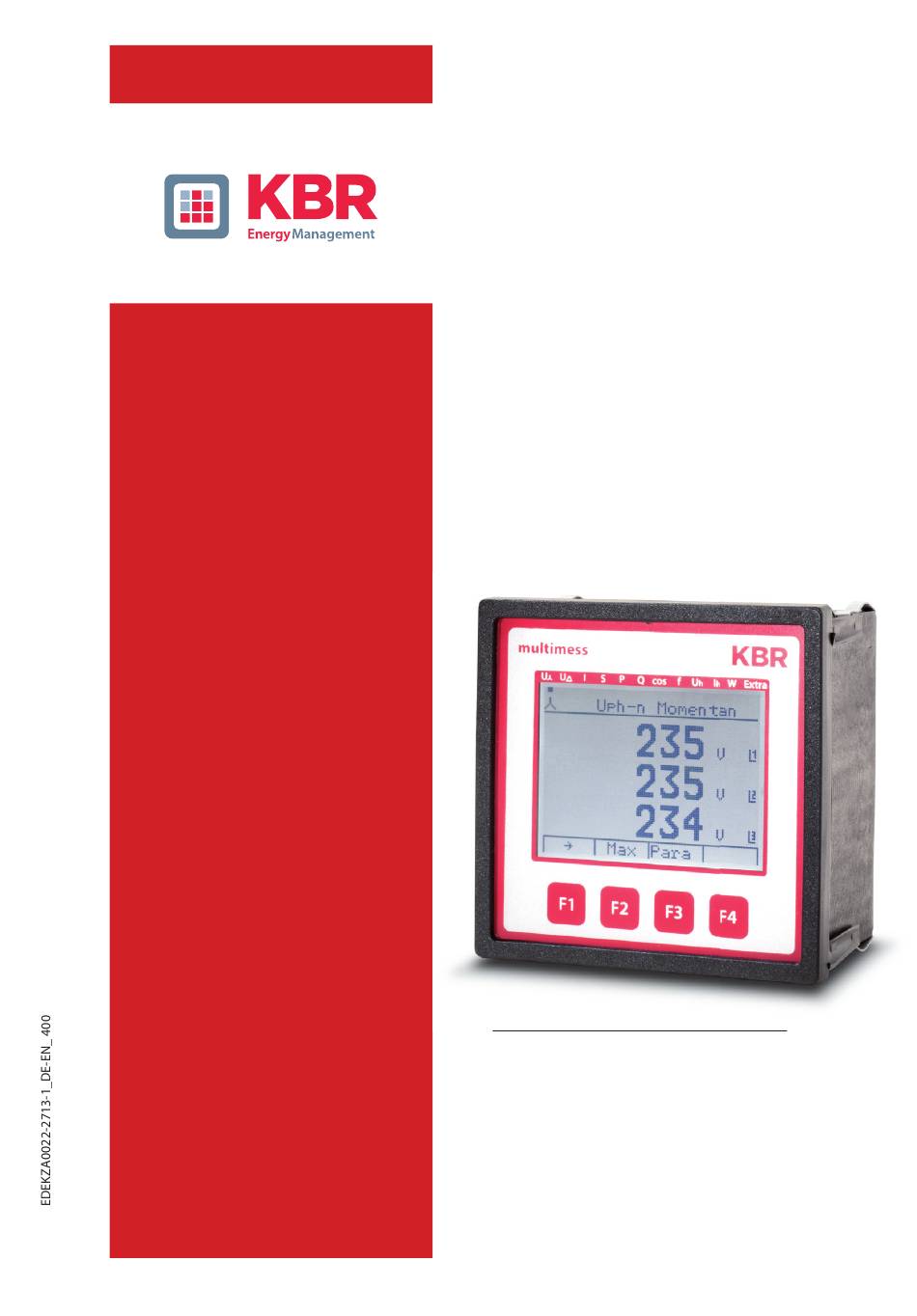

- Seite 1 Kurzanleitung Technische Parameter Dreiphasiges Netzmessinstrument multimess 4F96 LCD Ihr Partner in Sachen Ihr Partner in Sachen Netzanalyse System deutsch...
-
Seite 2: Inhaltsverzeichnis
Konformitätserklärung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29 © KBR Kompensationsanlagenbau GmbH... -
Seite 3: Einleitung
Einleitung KBR multimess 4F96 1 Einleitung Vielen Dank, dass Sie sich für ein KBR-Qualitätsprodukt entschieden haben. Damit Sie mit der Bedienung und Programmierung des Geräts vertraut werden und Sie immer den vollen Funktionsumfang dieses qualitativ hochwertigen Produktes nutzen können, sollten Sie die vorliegende Bedienungsanleitung aufmerksam durchlesen . -
Seite 4: Je Nach Optionskarte (Opt.) Hat Das Gerät Folgende Funktionen
Einleitung Je nach Optionskarte (Opt.) hat das Gerät folgende Funktionen: Hinweis Das Gerät multimess 4F96 LCD wird mit verschiedenen Optionen- platinen geliefert . Die Bedienungsanleitung beschreibt deshalb alle möglichen Optionen . Bitte entnehmen Sie die tatsächliche Version dem Typenschild am Gerät . -
Seite 5: Sicherheitsrelevante Zeichenerklärungen
Einleitung KBR multimess 4F96 1.3 Sicherheitsrelevante Zeichenerklärungen Dieses Handbuch enthält Hinweise, die Sie zu Ihrer persönlichen Sicherheit sowie zur Vermeidung von Sachschäden beachten müssen . Die Hinweise sind durch ein Warndreieck bzw . durch ein Info - Symbol hervorgehoben, und je nach Gefährdungsgrad dargestellt . - Seite 6 KBR multimess 4F96 Einleitung Bei der Montage sind die geltenden DIN / VDE Vorschriften zu beachten! Netzanschluss, Inbetriebsetzung und Betrieb eines Gerätes darf nur von qualifiziertem Personal vorgenommen werden . Qualifiziertes Personal im Sinne der sicherheitstechnischen Hinweise dieser Bedie- nungsanleitung sind Personen, die die Berechtigung haben, Geräte, Systeme und Stromkreise gemäß...
-
Seite 7: Produkthaftung
Jedes Gerät wird vor seiner Auslieferung einem Langzeittest unterzogen . Bezüglich der Produkthaftung verweisen wir an dieser Stelle auf unsere allgemeinen Geschäftsbedingungen für Elektronikgeräte, die Sie unter www .kbr .de nachlesen können . Die zugesicherten Eigenschaften des Geräts gelten grundsätzlich nur bei bestimmungsgemäßem Gebrauch! 1.6 Entsorgung Bitte entsorgen Sie defekte, veraltete oder nicht mehr verwendete Geräte ordnungsgemäß... -
Seite 8: Gepufferter Langzeitspeicher
KBR multimess 4F96 Langzeitspeicher 2 Gepufferter Langzeitspeicher 2.1 Gerätespeicher, gepuffert (optional): Das Gerät verfügt über einen internen Datenspeicher, der zur Erhal- tung der Langzeitdaten gepuffert ist . Die Ladung des Pufferkondensator ist nach einer ununterbrochenen Aufladezeit (Gerät an Versorgungsspannung angeschlossen) von ca . - Seite 9 Langzeitspeicher KBR multimess 4F96 Rev. 4.00...
-
Seite 10: Installation Und Montage
KBR multimess 4F96 Installation und Montage 3 Installation und Montage 3.1 Montage des Geräts Bei der Montage sind die geltenden VDE-Vorschriften zu beachten . Vor Anschluss des Gerätes an die Stromversorgung ist zu überprüfen, ob die örtlichen Netzverhältnisse den Angaben auf dem Typenschild entsprechen . - Seite 11 Das Gerät kann sowohl mit „Rechts“- oder „Linksdrehfeld“ betrieben werden . Beim Anschalten der Geräte-Stromversorgung ans Netz prüft das multimess 4F96 LCD selbständig die Drehrichtung . Überprüfung des Drehfeldes: 1 . Schließen Sie hierzu nur die Messspannung an das Gerät an (UMess siehe Typenschild) .
- Seite 12 Messspannung für die Klemme 10 (L1) abgegriffen wird . Dasselbe gilt für die restlichen Wandler- und Messspannungsanschlüsse . Die Phasenfolge lässt sich mit Hilfe des multimess 4F96 LCD folgendermaßen überprüfen: 1 . Wechseln Sie hierzu ins Hauptmenü „I“ .
-
Seite 13: Wandlerparameter Einstellen
Wandlerparameter einstellen KBR multimess 4F96 4 Wandlerparameter einstellen Die Menüführung des multimess 4F96 LCD ist selbsterklärend . Der Benutzer wird durch Bedienhinweise am Display in der jeweiligen Situation vom Gerät geführt und unterstützt . Als Beispiel für die grundsätzliche Vorgehensweise der Programmierung wird die Funktion Wandlerparameter einstellen im Menü... -
Seite 14: Einstellbereiche
KBR multimess 4F96 Wandlerparameter einstellen Nach Drücken der Taste (EDIT) erscheint im Hot-Key-Bereich des Display folgende Anzeige: Display Hot-Key-Bereich ¡ ¯ ® + Werteingabe Weiterschalten zum nächsten Digit Scrollen durch die Zeilen im Wertebereich Rücksprung Wenn die Einstellung verändert wurde erscheint beim Drücken der Taste ¯... -
Seite 15: Ebus-Adresse Einstellen
KBR multimess 4F96 5 eBus-Adresse einstellen: Hauptmenü extra, Untermenü Grundparameter 2 (anwählbar mit Menüüberschrift (Nach Drücken einer Grundpara (2) Taste siehe Hot-Key-Bereich) Display Hot-Key-Bereich ¡ Zeit ¯ Weiter Grundpara (3) Busparameter einstellen (Baudrate, Adresse, Protokoll usw .) Zeit einstellen (Zeit, Datum, Sommerzeit) Rücksprung... -
Seite 16: Bedienstruktur
KBR multimess 4F96 Bedienstruktur 6 Bedienstruktur In der folgenden Übersicht können Sie auf einen Blick die Bedien struktur erkennen . Rev. 4.00... - Seite 17 Bedienstruktur KBR multimess 4F96 Hauptmenüs Untermenüs U PH-N U PH-N L1; L2; L3 Min-Max Werte Para U prim / U sek Grenzwerte winke UnSym U PH-PH Phasenwinkel Unsymetrie der U PH-PH L1; L2; L3 Messspannung Min-Max Werte Para U prim / U sek...
-
Seite 18: Arbeiten Mit Dem System
KBR multimess 4F96 Arbeiten mit dem System 7 Arbeiten mit dem System In diesem Kapitel erfahren Sie, wie Sie das multimess 4F96 im tägli- chen Einsatz bedienen . Sie finden hier außerdem Verweise auf den vollständigen Funktionsumfang . 7.1 Bedien- und Anzeigeteil 7.1.1 Beschreibung der Tasten und Anzeigen... - Seite 19 Arbeitsimpulsausgang Wirk-, Blindarbeit 0,001 bis 9990 Impulse KWH bzw . kvar Arbeitsimpulslänge 30 bis 999 Millisekunden Melderelais Anzugverzögerung 0 bis 255 Sekunden Melderelais Abwurfverzögerung 0 bis 255 Sekunden Messperiodensynchronisation Intern, KBR eBus, bei Tarifumschaltung Tarifumschaltung Intern, KBR eBus Rev. 4.00...
-
Seite 20: Anschlussplan/Klemmenbelegung
KBR multimess 4F96 Anschlussplan/Klemmenbelegung 8 Anschlussplan/Klemmenbelegung multimess 4F96 LCD - Anschluss-Schema-DE-GB-/ M.Hi. 3511-2-110830 8.1 Anschlussplan Strom ußrichtung / current direction Option PE 1 10 11 12 13 20 21 22 23 24 25 30 31 32 33 L1 L2 L3 N... - Seite 21 Maximumwächter oder einer übergeordneten ZLT direkt weiterverarbeitet werden . Schnittstellenanschluss Klemme 90 (Masse): 91 (A) Zur Kommunikation am KBR eBus oder Modbus 92 (B) Die Beschreibung des Profibus und Modbus- Telegramms finden sie am Ende der „Technischen Referenz” unter www.visualenergy.de...
-
Seite 22: Technische Daten
KBR multimess 4F96 Technische Daten multimess 4F96 9. Technische Daten multimess 4F96 9.1 Mess- und Anzeigegrößen Kurvenform für U und I beliebig Spannung Effektivwert eines Phase - 0: U L1-N L2-N L3-N Messintervalls Phase - Phase: U L1-2 L2-3 L3-1 Einheiten [V;... - Seite 23 Technische Daten multimess 4F96 KBR multimess 4F96 Blind- Berechnung gesamt leistung -> ind . & kap . Unterscheidung ind ./cap Einheiten [Var; kvar; Mvar]; Umschaltung der Anzeige erfolgt automatisch . Messbereich 0 .00VAr bis 999Mvar Leistungs- Berechnung cosφ ; cosφ...
-
Seite 24: Messgenauigkeit
KBR multimess 4F96 Technische Daten multimess 4F96 9.2 Messgenauigkeit Strom ± 0,5 % / ± 1Digit Spannung ± 0,5 % / ± 1Digit Scheinleistung ± 1 % / ± 1Digit Wirkleistung ± 1 % / ± 1Digit Blindleistung ± 1 % / ± 1Digit Leistungsfaktor ±... -
Seite 25: Hardware Eingänge
Technische Daten multimess 4F96 KBR multimess 4F96 Grenzwertverletzungen: ≥ 550 ms Erfassungszeit Spannungseinbrüche ≥ 20 ms; Schwelle über PC einstellbar, der Messspannung: Vorgabe nach Reset 85% der ‚ Erfassungszeit Nennspannung (nach EN 61000-4-30) . Messspannung: Erfassungszeit ~ 500 ms 9.5. Stromversorgung Stromversorgung 85 bis 265 V AC/DC;... -
Seite 26: Elektrischer Anschluss
KBR multimess 4F96 Technische Daten multimess 4F96 Schnittstelle RS485 zum Anschluss an den eBus; max . 32 Geräte, (Option) Baudrate 38400 Adressierung Adressierbar bis Adr . 9999; automatisch per SW oder manuell am Gerät IEEE 802 .3 Geschwindigkeit 10 MBit / 100 MBit Anschluss IEEE 802 .3, 10-Base-T/100-Base-Tx, Kabel CAT5... -
Seite 27: Mechanische Daten
Technische Daten multimess 4F96 KBR multimess 4F96 9.8 Mechanische Daten Schalttafel- Gehäusemaße 96 x 96 x 65 mm (H x B x T) gerät Einbauausschnitt 92 x 92 mm Schutzart Front IP51 (mit optionaler Fronttüre max . IP54); Klemmen IP20... -
Seite 28: Werkseinstellungen Nach Einem Reset
KBR multimess 4F96 Technische Daten multimess 4F96 9.10 Werkseinstellungen nach einem Reset Primärspannung / Sekundär span- 400 V nung Primärstrom / Sekundärstrom Nullpunktsbildner Messperiodendauer 15 Minuten Messperiode Strommittelwertszeit 10 Minuten Ziel-Cosφ für fehlende Induktiv 0,98 Kompensationsleistung Sommerzeit von Monat 03 bis 10 Frequenznachführung... - Seite 30 KBR Kompensationsanlagenbau GmbH www.kbr.de Am Kiefernschlag 7 T +49 (0) 9122 6373 - 0 D-91126 Schwabach F +49 (0) 9122 6373 - 83 E info @ kbr.de...
