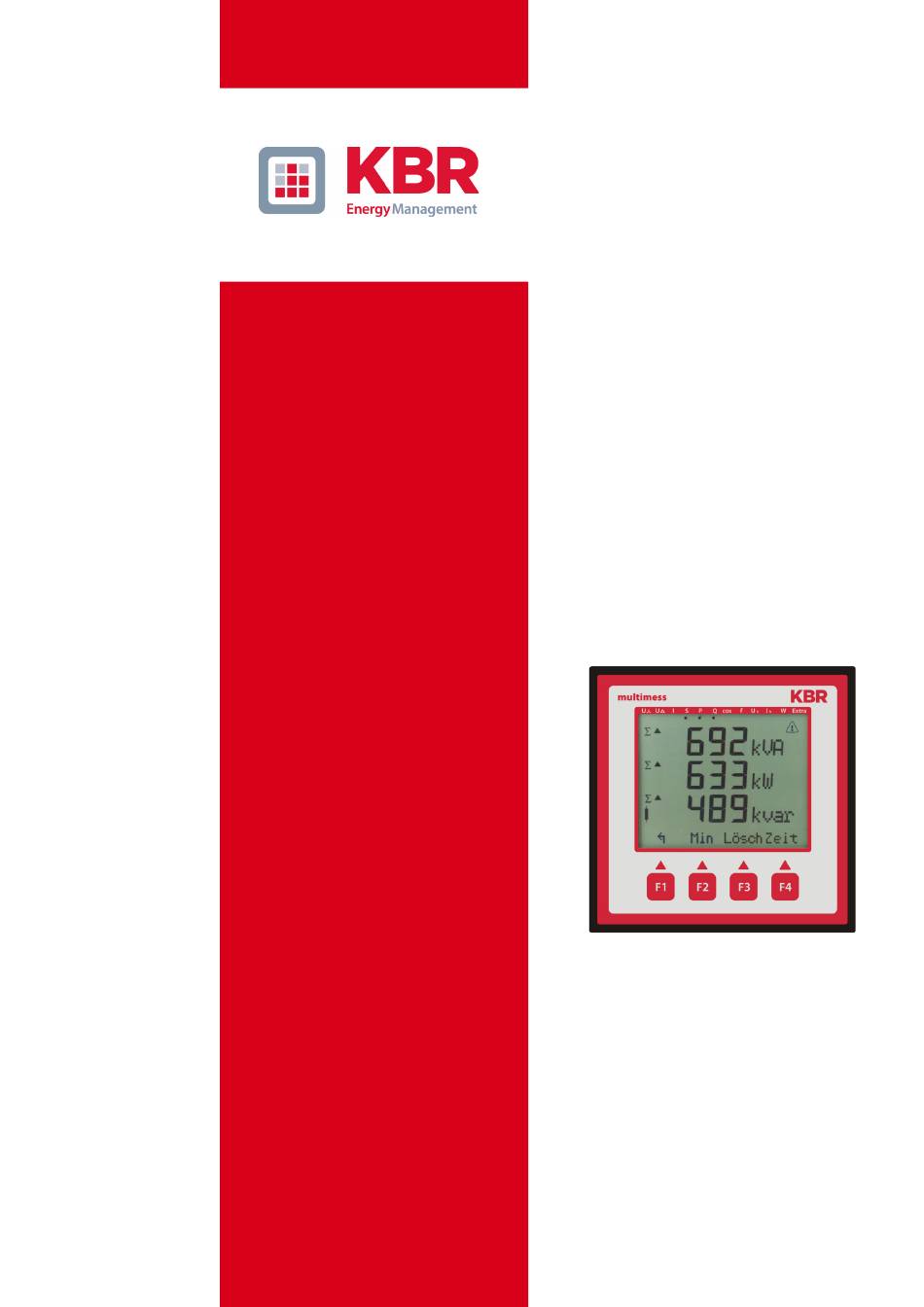

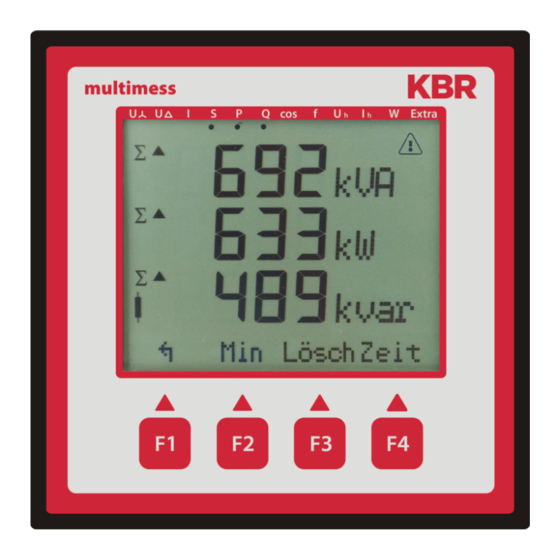

- Seite 1 Bedienungsanleitung Funktionserweiterung Dreiphasiges Netzmessinstrument multimess 4F144-1-LCD-ESMSET-... 4F144-2-LCD-ESMSET-... Ihr Partner in Sachen Netzanalyse...
-
Seite 3: Inhaltsverzeichnis
Bedienungsanleitung Funktionserweiterung multimess Inhaltsverzeichnis multimess 4F144-1-LCD-ESMSET-... / 4F144-2-LCD-ESMSET-... Funktionserweiterung EBUS TCP ............2 1.1 Schnittstellenaktivität programmieren ............... 2 1.1.1 Hauptmenü Extra .................... 2 1.1.2 Busprotokoll ändern ..................2 1.2 EBUS TCP Konfiguration über die Ethernet-Schnittstelle (Telnet) ....3 1.2.1 Menüpunkt 0 Server , Einstellung der IP-Adresse: ........7 1.2.2 Menüpunkt 1 Channel 1, Einstellung für die serielle Schnittstelle (EBUS): 7 Version 3.00 Seite 1 von 7... -
Seite 4: Multimess 4F144-1-Lcd-Esmset
Bedienungsanleitung Funktionserweiterung multimess multimess 4F144-1-LCD-ESMSET-... / 4F144-2-LCD-ESMSET-... Funktionserweiterung EBUS TCP Das multimess 4F144-1-LCD-ESMSET-... / 4F144-2-LCD-ESMSET-... ist optional mit einer Ethernet Schnittstelle für EBUS TCP erhältlich. Um diese zu nutzen, muß das Gerät auf das Busprotokoll EBUS TCP umgestellt werden. Schnittstellenaktivität programmieren Um die Funktion EBUS TCP zu nutzen, muss das Gerät von EBUS (über die RS485-Schnittstelle) auf EBUS TCP (über die Ethernet Schnittstelle) umgestellt werden. -
Seite 5: Ebus Tcp Konfiguration Über Die Ethernet-Schnittstelle (Telnet)
Bedienungsanleitung Funktionserweiterung multimess Nach Betätigen der Taste erscheint die Anzeige: Busparameter Menülaufschrift (Nach Drücken einer Taste siehe Hot-Key-Bereich) ¢ Ebus EDIT Display Hot-Key-Bereich Busprotokoll ändern (Modbus, Ebus TCP) Ebusparameter einstellen (Adresse) Rücksprung Mit der Taste die Eingabe starten und danach mit der Taste das Busprotokoll ändern, von Ebus über Modbus nach E.TCP (Ebus TCP). - Seite 6 Bedienungsanleitung Funktionserweiterung multimess Vorgehensweise: Gerät mit Netzwerkkabel an ein vorhandenes Netzwerk anschließen, oder über CrossLink-Kabel direkt mit einem PC verbinden. Freie Netzwerkadresse vom Netzwerkadministrator geben lassen. DOS-Eingabefenster (mit Start->Alle Programme->Zubehör->Eingabeaufforderung) öffnen. Netzwerkadresse mit MAC-ID verbinden (über arp -s Befehl): Beispiel: Eingabe: arp -s 10.66.22.98 00-20-4a-86-68-2c Eingabe: telnet 10.66.22.98 1 Antwort:...
- Seite 7 Bedienungsanleitung Funktionserweiterung multimess Monitor Mode @ bootup : enabled HTTP Port Number : 80 SMTP Port Number : 25 *************** E-mail ***************** Mail server: 0.0.0.0 Unit Domain Recipient 1: Recipient 2: *** Trigger 1 Serial Sequence: 00,00 CP1: X CP2: X CP3: X Message : Priority: L...
- Seite 8 Die Einstellungen für die IP-Adresse, das Default Gateway und die Netmask werden unter dem Menüpunkt 0 Server vorgenommen. Die Einstellungen für die serielle Schnittstelle (KBR - Energiebus) werden unter dem Menüpunkt 1 Channel 1 vorgenommen (EBUS-Parameter 38400 Baud, 8 Datenbits, Parity even, 1 Stop- bit).
-
Seite 9: Menüpunkt 0 Server , Einstellung Der Ip-Adresse
Your choice ? 9 Parameters stored ... Mit der Eingabe 9 werden die Änderungen abgespeichert und übernommen. Das multimess 4F144-1-LCD-ESMSET-... / 4F144-2-LCD-ESMSET-... EBUS TCP kann nun über die KBR- PC-Software Visual Energy angesprochen werden. Version 3.00 Seite 7 von 7... - Seite 10 KBR GmbH KBR GmbH Abteilung Entwicklung Development Am Kiefernschlag 7 Am Kiefernschlag 7 D-91126 Schwabach D-91126 Schwabach / Germany Vorschläge: Suggestions: Korrekturen: Corrections: Betrifft Gerät: Device concerned Sollten Sie beim Lesen dieser Bedienungsanleitung oder If you come across misprints in this user manual or prin- Druckschrift auf Druckfehler gestoßen sein, bitten wir...
