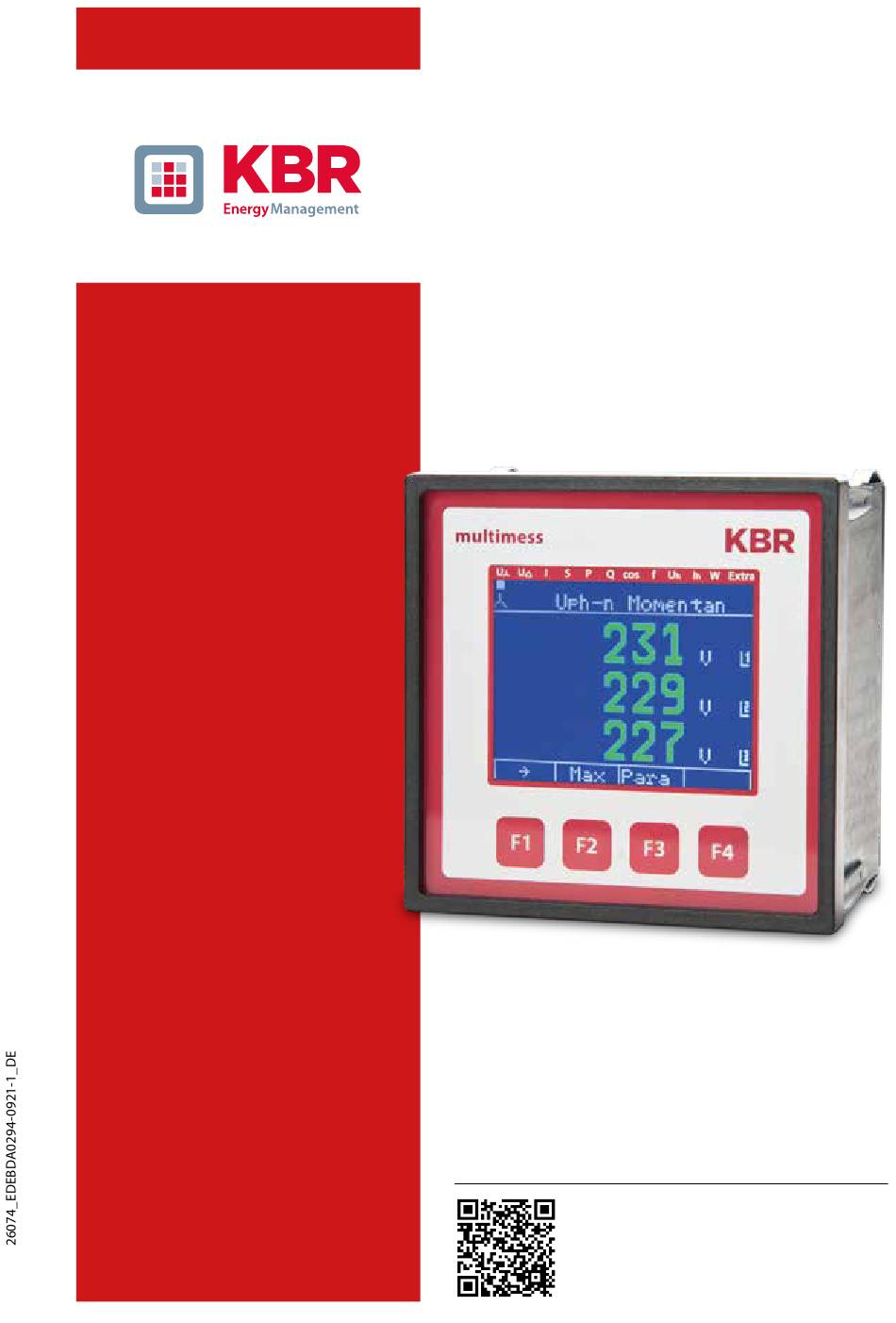

I
System
deutsch
Bedienungsanleitung
Technische Parameter

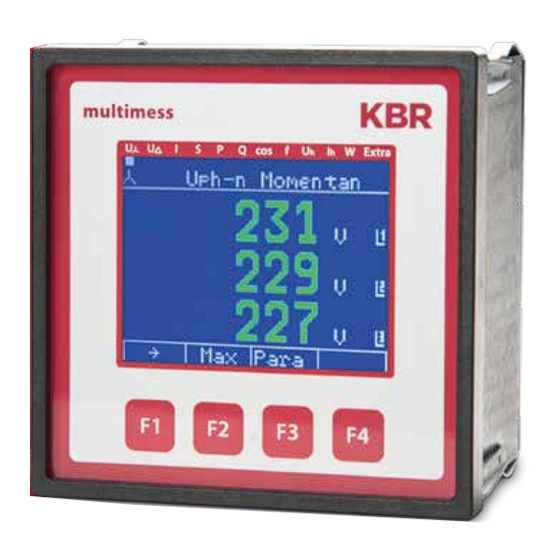

multimess F96 TFT-xxx-5
In unserem Downloadcenter finden Sie zu
KBR Geräten die passende Anleitung.
https://www.kbr.de/de/dienstleistungen/
download-center

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für KBR multimess F96 TFT- -5 Serie

Inhaltszusammenfassung für KBR multimess F96 TFT- -5 Serie

  • Seite 1 Bedienungsanleitung Technische Parameter multimess F96 TFT-xxx-5 In unserem Downloadcenter finden Sie zu System deutsch KBR Geräten die passende Anleitung. https://www.kbr.de/de/dienstleistungen/ download-center...

  • Seite 2: Inhaltsverzeichnis

    Schäden oder Verluste jeglicher Art, die aus Druckfehlern oder Änderungen in dieser Bedienungsanleitung entstehen. Ebenso wird von der Firma KBR Kompensationsanlagenbau GmbH keine Haftung für Schäden und Verluste jeglicher Art übernommen, die sich aus fehlerhaften Geräten oder durch Geräte, die vom Anwender geändert wurden, ergeben.
  • Seite 3 Inhaltsverzeichnis Installation ........................16 Montage des Geräts ....................16 4.1.1 Drehfeld ........................17 4.1.2 Unsymmetrie ......................17 4.1.3 Stromwandleranschluss ..................18 Anschlussplan ......................19 Klemmenbelegung ....................20 Gepufferter Langzeitspeicher ................21 Arbeiten mit dem System ...................22 Bedien- und Anzeigeteil ..................22 5.1.1 Beschreibung der Tasten und Anzeigen ............23 Einstellbereiche .......................24 Prinzipielle Geräteprogrammierung ...............25 5.3.1 Grenzwert einstellen .....................25...
  • Seite 4 Modbus TCP Konfiguration (Softwarekonfiguration) .......57 Ethernet Schnittstelle für eBus TCP ..............59 9.1.1 Busprotokoll ändern ..................59 KBR eBus TCP Konfiguration über das Display ..........61 KBR eBus TCP Konfiguration (Softwarekonfiguration) ........61 9.3.1 IP-Adresse einem Gerät zuweisen, dessen Adresse nicht im Adressbereich des Netzwerks liegt ....62 9.3.2...
  • Seite 5 Inhaltsverzeichnis Datenpunktbeschreibung für das Modbus-Protokoll .......66 10.1 Unterstützte Modbus-Befehle ................66 10.2 Datenformate ......................66 10.3 Schnittstellenparameter ..................70 10.4 Optionskarten ......................70 10.5 Geräteeinstellungen .....................71 10.6 Kommandos ......................78 10.7 Grenzwertverletzungen ..................80 10.8 Datenpunkte ......................87 10.9 Geräteinformation ....................103 V5.00...

  • Seite 6: Einleitung

    Einleitung Einleitung Vielen Dank, dass Sie sich für ein KBR-Qualitätsprodukt entschieden haben. Damit Sie mit der Bedienung und Programmierung des Geräts vertraut werden und Sie immer den vollen Funktionsumfang dieses qualitativ hochwertigen Produktes nutzen können, sollten Sie die vorliegende Bedienungsanleitung aufmerksam durchlesen.
  • Seite 7 Optionenplatine mit Profibus DP (nicht mehr verfügbar) Option 6: Optionenplatine mit KBR eBus Ethernet, 2x Relaisausgang Option 7: Optionenplatine mit KBR eBus RS485, Modbus RS485, 2x Relaisausgang Option 8: Optionenplatine mit KBR eBus RS485, KBR eBus TCP/IP, 2x Relaisausgang V5.00...

  • Seite 8: Sicherheitsrelevante Zeichenerklärungen

    Einleitung Sicherheitsrelevante Zeichenerklärungen Dieses Handbuch enthält Hinweise, die Sie zu Ihrer persönlichen Sicherheit sowie zur Ver- meidung von Sachschäden beachten müssen. Die Hinweise sind durch ein Warndreieck bzw. durch ein Info - Symbol hervorgehoben, und je nach Gefährdungsgrad dargestellt. GEFÄHRLICHE SPANNUNG Warnung bedeutet, dass Tod, schwere Körperverletzung oder erheblicher Sachschaden eintreten können, wenn die entsprechenden Vorsichtmassnahmen nicht getroffen wer- den.

  • Seite 9: Sicherheitstechnische Hinweise

    Einleitung Sicherheitstechnische Hinweise Um Bedienungsfehlern vorzubeugen wurde die Handhabung des vorliegenden Gerätes bewusst so einfach wie möglich gehalten. Auf diese Weise können Sie das Gerät rasch in Betrieb nehmen. Aus eigenem Interesse sollten Sie die folgenden Sicherheitshinweise sorgfältig durchle- sen. Bei der Montage sind die geltenden DIN / VDE Vorschriften zu beachten! Netzanschluss, Inbetriebsetzung und Betrieb eines Gerätes darf nur von qualifiziertem Personal vorgenommen werden.

  • Seite 10: Produkthaftung

    Die Speicherung des Lastprofils (P+ P- / Q+ Q-) ist bis auf das Einstiegsgerät F96 TFT-0- xxx-5 in allen Geräten möglich und über KBR-eBus auslesbar. Die Netz-Spannung kann gemäß EN 61000-T4-30 überwacht werden. Bei einer Verletzung wird der Verlauf von Spannung und Strom abgespeichert und kann am LCD-Display analysiert werden.

  • Seite 11: Hinweis Für Geräte Mit Tcp/Ip - Lanport

    Funktionsumfang Hinweis für Geräte mit TCP/IP - LANPort Das vorliegende Gerät ist auch in einer Ausführung mit LAN-Port erhältlich. Für diese Ausführung sind zur Parametrierung des LAN-Ports zwei Möglichkeiten vorge- sehen: 1. Mittels des IOT-Programms www.hi-flying.com/download-center-1/applications-1/ download-item-iotservice (Bezugsquelle). Zuerst sollte das IOT-Service Tool installiert werden. Nach dem Starten des IOT-Service Tools wird das angeschlossene Netzwerk gescannt und die gefundenen Eports werden angezeigt.
  • Seite 12 Funktionsumfang Auf den folgenden Seiten können dann weitere Einstellungen vorgenommen werden. Der Benutzername (User) und das Passwort bei System Settings sind werksseitig einge- stellt auf: Benutzername: admin  Passwort: admin  „Flow Control: Half-Duplex“ steuert die Umschaltung des RS485-Bausteins.  Der Web Port ist auf 8000 einzustellen.

  • Seite 13: Geräteübersicht

    Geräteübersicht Geräteübersicht Bedienstruktur In der folgenden Übersicht können Sie auf einen Blick die Bedienstruktur erkennen. Um einen genaueren Einblick zu erhalten, lesen Sie bitte “Menüübersicht”. V5.00...
  • Seite 14 Geräteübersicht V5.00...
  • Seite 15 Geräteübersicht V5.00...

  • Seite 16: Installation

    Installation Installation In diesem Kapitel werden beschrieben: „Montage des Geräts” „Anschlussplan” „Klemmenbelegung” „Gepufferter Langzeitspeicher” Montage des Geräts Bei der Montage sind die geltenden VDE-Vorschriften zu beachten. Vor Anschluss des Gerätes an die Stromversorgung ist zu überprüfen, ob die örtlichen Netzverhältnisse den Angaben auf dem Typenschild entsprechen.

  • Seite 17: Drehfeld

    Installation 4.1.1 Drehfeld Das Gerät kann sowohl mit „Rechts“- oder „Linksdrehfeld“ betrieben werden. Beim Anschalten der Geräte-Stromversorgung ans Netz prüft das multimess F96 TFT-xxx-5 selbständig die Drehrichtung. Überprüfung des Drehfeldes: 1. Schließen Sie hierzu nur die Messspannung an das Gerät an (U siehe Typenschild).

  • Seite 18: Stromwandleranschluss

    Installation 4.1.3 Stromwandleranschluss Energieflussrichtung Beim Einbau des Wandlers ist auf die Stromfluss- bzw. Energieflussrichtung zu achten. Bei falsch herum eingesetztem Stromwandler erhalten Sie ein negatives Vorzeichen vor dem angezeigten Messwert. Voraussetzung dafür ist, dass Energiebezug vorliegt. Zuordnung - Messspannungseingang / Stromwandlereingang Der Stromwandler an Klemme 20/21 (k1/l1) muss in der Phase angeordnet sein, von der die Messspannung für die Klemme 10 (L1) abgegriffen wird.

  • Seite 19: Anschlussplan

    Installation Anschlussplan V5.00...

  • Seite 20: Klemmenbelegung

    Installation Klemmenbelegung Stromversorgungsanschluss Klemme1 (L) und 2 (N): Zur Stromversorgung des Gerätes wird eine Steuer- spannung benötigt. Das Gerät ist mit einem Mehrbe- reichsnetzteil ausgestattet und kann mit unterschiedli- chen Spannungen (siehe Typenschild)versorgt werden. Messeingang für Spannung Klemme 10 (L1): KLemme 11 (L2): Dreiphasige Spannungsmessung sowohl in symmetri- schen 3- als auch in 4-Leiter- Drehstromnetzen.

  • Seite 21: Gepufferter Langzeitspeicher

    übergeordneten ZLT direkt weiterverarbeitet werden. Schnittstellenanschluss Klemme 90 (Masse): Klemme 91 (A): Zur Kommunikation am KBR eBus oder Modbus Klemme 92 (B): Gepufferter Langzeitspeicher Das Gerät verfügt optional über einen internen Datenspeicher (Flash). Die Ladung des Pufferkondensators ist nach einer ununterbrochenen Aufladezeit (Gerät an Versorgungs- spannung angeschlossen) von ca.

  • Seite 22: Arbeiten Mit Dem System

    Arbeiten mit dem System Arbeiten mit dem System In diesem Kapitel erfahren Sie, wie Sie das multimess F96 TFT-xxx-5 im täglichen Einsatz bedienen. Sie finden hier außerdem Verweise auf den vollständigen Funktionsumfang. Bedien- und Anzeigeteil V5.00...

  • Seite 23: Beschreibung Der Tasten Und Anzeigen

    Arbeiten mit dem System 5.1.1 Beschreibung der Tasten und Anzeigen 1 Navigationsleiste des Displays Die Navigationsleiste zeigt das ausgewählte Hauptmenü und erleichtert somit die Be- dienung des Gerätes erheblich. Der Anwender erkennt sofort, in welchem Menü er sich gerade befindet. 2 Einheitenanzeige Die Einheitenanzeige wird normalerweise für die Messwertanzeige verwendet.

  • Seite 24: Einstellbereiche

    0 bis 6 Arbeitsimpulsausgang Wirk-, Blindarbeit 0,001 bis 9990 Impulse KWH bzw. kvar Arbeitsimpulslänge 30 bis 990 Millisekunden Melderelais Anzugverzögerung 0 bis 254 Sekunden Melderelais Abwurfverzögerung 0 bis 254 Sekunden Messperiodensynchronisation Intern, KBR eBus, bei Tarifumschaltung Tarifumschaltung Intern, KBR eBus V5.00...

  • Seite 25: Prinzipielle Geräteprogrammierung

    Arbeiten mit dem System Prinzipielle Geräteprogrammierung Die Menüführung des multimess F96 TFT-xxx-5 ist selbsterklärend. Der Benutzer wird durch Bedienhinweise am Display in der jeweiligen Situation vom Gerät geführt und unterstützt. Als Beispiel für die grundsätzliche Vorgehensweise der Programmierung werden die Funktionen im Menü...
  • Seite 26 Arbeiten mit dem System Nach Drücken der Taste (GW1) erscheint im Hot-Key-Bereich des Displays folgende  Anzeige: Menü: U Phase - N Rücksprung  Uph-n 1.Grenzwer Wechsel zur Bearbeitung  Menüüberschrift Grenzwert 2 nach Drücken einer Hotkeybereich Taste siehe rechts Hysterese für ...
  • Seite 27 Arbeiten mit dem System Nach Drücken der Taste (EDIT) erscheint im Hot-Key-Bereich des Displays folgende  Anzeige: Menü: U Phase - N Rücksprung  Wandlerverh. U Scrollen durch die Zeilen  Menüüberschrift im Wertebereich Hotkeybereich nach Drücken einer Taste siehe rechts Weiterschalten zum ...

  • Seite 28: Menüübersicht

    Menüübersicht Menüübersicht In diesem Kapitel finden Sie eine vollständige Übersicht aller Menüs und Menüeinträge des multimess. Hauptmenü Uph-n Spannung Menü: U Phase - N Blättern durch  das Hauptmenü Uph-n Momentan Anzeige und Bearbeitung von  Menüüberschrift Min- und Maximumwerten Hotkeybereich nach Drücken einer Einsprung für Parametrierung =>...

  • Seite 29: Hauptmenü I Strom

    Menüübersicht Hauptmenü I Strom Menü: I Momentan Blättern durch das  Hauptmenü I Momentan Anzeige und Bearbeitung von Min-  Menüüberschrift und Maximumwerten Hotkeybereich nach Drücken einer Parametrierung => Grenzwerte und Taste siehe rechts  Stromwandler und Spannungswandler Para Weiter zum Untermenü ...

  • Seite 30: Untermenü Inm Mittelwert Neutralleiterstrom

    Menüübersicht 6.3.3 Untermenü Inm Mittelwert Neutralleiterstrom Blättern durch das  In Mittelwert Hauptmenü Anzeige und Bearbeitung von  Min- und Maximumwerten Parametrierung von Grenzwerten  Para Rücksprung ins Hauptmenü  Hauptmenü S Scheinleistung Blättern durch das  S Momentanwert Hauptmenü Anzeige und Bearbeitung von ...

  • Seite 31: Hauptmenü P Wirkleistung

    Menüübersicht Hauptmenü P Wirkleistung: Menü: P Momentanwert Blättern durch das  Hauptmenü P Momentanwert Anzeige und Bearbeitung von  Menüüberschrift Min- und Maximumwerten Hotkeybereich nach Drücken einer Parametrierung  Taste siehe rechts => Grenzwerte Para SPQ· Untermenü Summenwerte für  Schein-, Wirk-, Blindleistung 6.5.1 Untermenü...

  • Seite 32: Hauptmenü Cos Phi

    Menüübersicht Hauptmenü Cos Phi Menü: cosMomentanwert Blättern durch das  Hauptmenü cos¢ Momentan Anzeige und Bearbeitung von  Menüüberschrift Min- und Maximumwerten nach Drücken einer Hotkeybereich Einsprung für Parametrierung Taste siehe rechts  => Grenzwerte Para † Untermenü Leistungsfaktor  6.7.1 Untermenü...

  • Seite 33: Hauptmenü F Frequenz

    Menüübersicht Hauptmenü F Frequenz Menü: F Momentanwert Blättern durch das  Hauptmenü Freq Momentan Anzeige und Bearbeitung von  Menüüberschrift Maximumwerten nach Drücken einer Hotkeybereich Einsprung für Parametrierung  Taste siehe rechts => Grenzwerte Para V5.00...

  • Seite 34: Hauptmenü U Klirrfaktor Spannung

    Menüübersicht Hauptmenü U Klirrfaktor Spannung Menü: U Momentanwert als Grafik Blättern durch das  Hauptmenü Weiter zu den Zahlenwerten und den  einzelnen Oberschwingungen 6.9.1 Untermenü 3. Harm. U Zurück zum Hauptmenü  Harm. Anzeige und Bearbeitung für  Menüüberschrift Maximumwerte nach Drücken einer Hotkeybereich...

  • Seite 35: Hauptmenü Ih Verzerrungsstromstärke

    Menüübersicht 6.10 Hauptmenü Ih Verzerrungsstromstärke Menü: I Momentanwert als Grafik Blättern durch das  Hauptmenü Weiter zu den Zahlenwerten und den  einzelnen Oberschwingungen 6.10.1 Untermenü 3. Harm. I Zurück zum Hauptmenü  Harm. Anzeige und Bearbeitung für  Menüüberschrift Maximumwerte nach Drücken einer Hotkeybereich...

  • Seite 36: Hauptmenü W - Wirk- Und Blindarbeit / Bezug Und Abgabe

    Menüübersicht 6.11 Hauptmenü W - Wirk- und Blindarbeit / Bezug und Abgabe Menü: W Wirkarbeit und Blindarbeit Blättern durch das Hauptmenü  Wir karbei t Menüüberschrift Hotkeybereich nach Drücken einer Taste siehe rechts Einsprung für Parametrierung  => Tarif und Synchronisation Para Untermenü...

  • Seite 37: Untermenü W Blindarbeit Bezug Niedertarif

    Menüübersicht 6.11.3 Untermenü W Blindarbeit Bezug Niedertarif Rücksprung  Blindarbei t +NT Menüüberschrift Hotkeybereich nach Drücken einer Taste siehe rechts Einsprung für Parametrierung  => Tarif und Synchronisation Para Untermenü Wirkarbeit  Abgabe Hochtarif 6.11.4 Untermenü W Wirkarbeit Abgabe Hochtarif Rücksprung ...

  • Seite 38: Untermenü W Blindarbeit Abgabe Hochtarif

    Menüübersicht 6.11.6 Untermenü W Blindarbeit Abgabe Hochtarif Rücksprung  Blindarbei t Menüüberschrift nach Drücken einer Hotkeybereich Einsprung für Parametrierung Taste siehe rechts  => Tarif und Synchronisation Para Untermenü Blindarbeit  Abgabe Niedertarif 6.11.7 Untermenü W Blindarbeit Abgabe Niedertarif Rücksprung ...

  • Seite 39: Untermenü Q Maximale Kumulierte Periodenblindleistung

    Menüübersicht 6.11.9 Untermenü Q maximale kumulierte Periodenblindleistung Rücksprung  Periodenmaximu Menüüberschrift nach Drücken einer Hotkeybereich Taste siehe rechts Rücksprung ins Hauptmenü  6.12 Hauptmenü Extra Firmware Info Blättern durch das Hauptmenü  Firmware Info Geräteparametrierung  Menüüberschrift Hotkeybereich nach Drücken einer Taste siehe rechts Meldung ...

  • Seite 40: Wandlerverhältnis Einstellen

    Menüübersicht 6.12.1 Wandlerverhältnis einstellen Rücksprung  Grundpara (1) Spannungswandlerverhältnis  Menüüberschrift programmieren nach Drücken einer Hotkeybereich Taste siehe rechts Stromwandlerverhältnis  programmieren ÷ÿŸU ÷ÿŸI Weiter zu Grundpara (2)  6.12.2 Zeit und Buskommunikation Rücksprung  Grundpara (2) Zeit einstellen  Menüüberschrift (Zeit, Datum, Sommerzeit) nach Drücken einer...

  • Seite 41: Sprache Und Impulsausgang Einstellen

    Menüübersicht 6.12.4 Sprache und Impulsausgang einstellen Rücksprung  Grundpara (4) Benutzersprache einstellen  Menüüberschrift (deutsch/ englisch) nach Drücken einer Hotkeybereich Taste siehe rechts Impulsausgang parametrieren  Spr. Imp. Weiter zu Grundpara (5)  6.12.5 Relaisausgänge parametrieren Rücksprung  Grundpara (5) Relaisausgang 1 parametrieren ...

  • Seite 42: Nullpunktsbildner

    Menüübersicht 6.12.7 Nullpunktsbildner Die Programmierung erfolgt wie nachstehend beschrieben: Rücksprung  Grundpara (7) Defaultmenü Start (Auswahl)  Menüüberschrift Hotkeybereich nach Drücken einer Taste siehe rechts Nullpunktsbildner  aktivieren / deaktivieren Men∞ Nullp Weiter zu Grundpara (1)   Nach Drücken der Taste (EDIT) erscheint im Hot-Key-Bereich des Displays folgende Anzeige: Rücksprung...

  • Seite 43: Reset Auf Werkseinstellungen

    Menüübersicht  Nach dem Bestätigen und Speichern der Einstellungen mit der Taste  und Rücksprung mit der Taste () erscheint im Hot-Key-Bereich des Displays fol- gende Anzeige: Rücksprung  Grundpara (7) Defaultmenü Start (Auswahl)  Menüüberschrift Hotkeybereich nach Drücken einer Nullpunktsbildner Taste siehe rechts ...

  • Seite 44: Technische Daten Multimess F96 Tft

    Technische Daten Technische Daten multimess F96 TFT-...-5 Mess- und Anzeigegrößen Kurvenform für U und I beliebig Spannung Effektivwert eines Phase - N: U L1-N L2-N L3-N Messintervalls Phase - Phase: U L1-2 L2-3 L3-1 Einheiten [V; kV] Umschaltung der Anzeige erfolgt automatisch Messbereich 0.00kV bis 999.9 kV Strom...
  • Seite 45 Technische Daten Blind- Berechnung -> ind. gesamt leistung & kap. Unterscheidung ind./ cap. Einheiten [Var; kvar; Mvar]; Umschaltung der Anzeige erfolgt automatisch. Messbereich 0.00VAr bis 999Mvar Leistungs- Berechnung -> ind. cosφ ; cosφ ; cosφ ; LF ; LF ; LF ;...

  • Seite 46: Messgenauigkeitsklasse (Nach Din En 61557-12)

    Technische Daten Messgenauigkeitsklasse (nach DIN EN 61557-12) Messwert Symbol Genauigkeitsklasse Spannung 0,5 / ± 1Digit Spannung 0,5 / ± 1Digit PHPH Phasenstrom 0,5 / ± 1Digit Neutralleiterstrom berechnet / ± 1Digit Leistungsfaktor / ± 1Digit CosPhi der Grundschwingung / ± 1Digit Frequenz 0,02 / ±...

  • Seite 47: Gerätespeicher

    Technische Daten Gerätespeicher Arbeits-, 2 MB Flash Daten- & Parameterspeicher Programmpeicher 512 kB Flash Speichertyp Ringspeicher Langzeitspeicher (1 Jahr) Tageswerte für Wirk- und Blindarbeit (HT und NT ) für Bezug und Abgabe Periodenspeicher für 60 / 30 / 15 / 1-Minuten - Werte von: 1464 / 732 / 366 / 24 Tage Wirkarbeit, Blindarbeit (jeweils Bezug und Abgabe) Extremwerte (Max./Min.)

  • Seite 48: Hardware Ein- Und Ausgänge

    Optokopplerausgang 15 mA bei max. 35V; S -kompatibel Genauigkeitsklasse 2 Impulsdauer Programmierbar, 30 bis 990ms Spannungsversorgung extern Schnitt- RS485 zum Anschluss an den KBR-eBus oder Modbus; stelle max 32 Geräte, bis auf 1000 Geräte mit Busverstärker Baudrate 38400 fest bei KBR-eBus, parametrierbar bei Modbus (Option) Adressierung Adressierbar bis Adr.

  • Seite 49: Elektrischer Anschluss

    Technische Daten Elektrischer Anschluss Anschlusselemente Schraubklemmen Zulässiger Querschnitt der 2,5 mm Anschlussleitungen Mess- Absicherung max. 1 A träge, max. C2 Automat spannungs- Netztrennvorrichtung zugelassen nach UL/IEC eingänge Mess- Absicherung KEINE!!! stromein- Stromwandlerklemmen k und l vor dem gänge Öffnen des Stromkreises immer kurzschließen! Eingang- Absicherung max.

  • Seite 50: Normen Und Sonstiges

    DIN EN 61326-1:2013-07 Geräte ohne Profibus DP: DIN EN 61000-6-3:2011-09 + Berichtigung 1:2012-11 Geräte mit Profibus DP: DIN EN 61000-6-4:2011-09 Synchroni- Ausführung intern, Tarifumschaltung oder über KBR-eBus sation Synchroni- Bei interner Synchronisation bezogen auf die volle sationszeit- Stunde punkt V5.00...

  • Seite 51: Werkseinstellungen Nach Einem Reset (Auslieferzustand)

    15 Minuten Strommittelwertszeit 10 Minuten Sommerzeit von Monat 03 bis 10 Frequenznachführung automatisch Tarifumschaltung über KBR-eBus Programmierte Umschaltzeitpunkte Niedertarifzeit für interne Umschaltung zwischen HT und NT: 22:00 - 6:00 Uhr Sprache deut. (deutsche Textanzeigen) Dämpfungsfaktor Strom, Spannung dF 0 (keine Dämpfung) P (Wirkleistung für Bezug), 1 (1.000)

  • Seite 52: Modbus Schnittstelle

    Beschreibung Modbus Schnittstelle für Modbus RTU bzw. ASCII Das multimess F96 TFT-xxx-5 ist wahlweise mit einer Schnittstelle für Modbus RTU bzw. ASCII ausgerüstet. Um diese zu nutzen, muss das Gerät von KBR eBus auf das Busprotokoll Modbus RTU bzw. ASCII umgestellt werden.
  • Seite 53 Änderung abspeichern oder mit der Taste verwerfen. Das Gerät führt einen Neustart durch und übernimmt die neue Einstellung. Menü-Überschrift Busparameter     Display Hot-Key-Bereich  ModB EDIT Auswählen des Busprotokolls (KBR eBus oder Modbus). Modbus Einstellungen aufrufen Rücksprung V5.00...

  • Seite 54: Modbus Einstellung

    Modbus Schnittstelle  Mit der Taste die Modbus Einstellungen aufrufen. Menü-Überschrift ModBus Einstellung     Display Hot-Key-Bereich  EDIT Parametrieren des Busprotokolls Modbus. Rücksprung  Mit der Taste das Einstellmenü für Modbus-Adresse und Busprotokoll aufrufen. Es können folgende Protokolle eingestellt werden: 4,8k Baud, 9,6k Baud, 19,2k Baud mit der jeweiligen Parität even / odd oder no Parity im Modus RTU oder ASCII.

  • Seite 55: Ethernet Schnittstelle Für Modbus Tcp

    Modbus Schnittstelle Ethernet Schnittstelle für Modbus TCP Das multimess F96 TFT-xxx-5 ist optional mit einer Schnittstelle für Modbus TCP erhältlich. Hauptmenü Extra Menü-Überschrift Firmware Info     Display Hot-Key-Bereich  Setup Meld. Meldungen über Grenzwertverletzungen Geräteparametriermenü Blättern durchs Hauptmenü ...
  • Seite 56 Modbus Schnittstelle  Mit der Taste das Einstellmenü für IP-Adresse und Netmask aufrufen. Bei der Netmask - Eingabe ist Folgendes zu beachten Network Class Host Bits Netmask 255.0.0.0 255.255.0.0 255.255.255.0 Die Werkseinstellung ist 8 Bit (255.255.255.0) V5.00...

  • Seite 57: Modbus Tcp Konfiguration (Softwarekonfiguration)

    Modbus Schnittstelle Modbus TCP Konfiguration (Softwarekonfiguration) Die Parametrierung erfolgt mit dem IOTService Tool. Bezugsquelle: http://www.hi-flying.com/download-center-1/applications-1/download-item-iotservice Bei Modbus-TCP sind die Parameter wie im folgenden Bild einzustellen. Die Netzwerkpa- rameter (IP Adress, Mask, Gate Way, DNS) sind an die örtlichen Gegebenheiten anzupas- sen.
  • Seite 58 Ethernet Schnittstelle für eBus TCP HINWEIS Die UART-Parameter sind an die lokalen Busparameter anzupassen. Local Port: 502 Es sind mehrere Verbindungen über TCP zu einer seriellen Schnittstelle möglich. Die Rückantworten werden nur an die fragende Stelle zurückgesendet. HINWEIS Modbus ASCII kann nicht konfiguriert werden. Es sind mehrere Verbindungen über TCP zu einer seriellen Schnittstelle möglich.

  • Seite 59: Ethernet Schnittstelle Für Ebus Tcp

    Ethernet Schnittstelle für eBus TCP Ethernet Schnittstelle für eBus TCP Das multimess F96 TFT-xxx-5 ist optional mit einer Schnittstelle für eBus TCP erhältlich. Hauptmenü Extra Menü-Überschrift Firmware Info     Display Hot-Key-Bereich  Setup Meld. Meldungen über Grenzwertverletzungen Geräteparametriermenü...

  • Seite 60: Lan Einstellung

    Ethernet Schnittstelle für eBus TCP  Nach betätigen der Taste erscheint die Anzeige: Menü-Überschrift Grundpara (2)     Display Hot-Key-Bereich  Zeit  LAN Einstellungen aufrufen  Mit der Taste die LAN Einstellungen aufrufen:. Menü-Überschrift LAN Einstellung  ...

  • Seite 61: Kbr Ebus Tcp Konfiguration Über Das Display

    Ethernet Schnittstelle für eBus TCP KBR eBus TCP Konfiguration über das Display Über das Display kann unter dem Menüpunkt LAN die IP-Adresse und unter Host die Subnet Mask abgelesen und verändert werden. Die Geräte werden vor der Auslieferung mit der IP-Adresse 192.168.0.1 versehen. Diese IP-Adresse wird auch im Display angezeigt.

  • Seite 62: Ip-Adresse Einem Gerät Zuweisen, Dessen Adresse Nicht Im Adressbereich Des Netzwerks Liegt

    Ethernet Schnittstelle für eBus TCP HINWEIS Die Werkseinstellung ist auf KBR eBus konfiguriert. Wenn Modbus verwendet werden soll, so ist, wie unter Punkt 8.3 beschrieben, vorzugehen. 9.3.1 IP-Adresse einem Gerät zuweisen, dessen Adresse nicht im Adressbereich des Netzwerks liegt Im Hauptfenster des IOTService Tool’s kann über Setting (C) -> BroadCast das Fenster „BroadCast Scan“...
  • Seite 63 Ethernet Schnittstelle für eBus TCP Nach der Auswahl des Eports kommt man mit „Config“ zur Parametrierung. V5.00...

  • Seite 64: Parametrierung Eport Für Ebus-Tcp

    Ethernet Schnittstelle für eBus TCP 9.3.2 Parametrierung Eport für eBus-TCP Bei eBus-TCP sind die Parameter wie im folgenden Bild einzustellen. Die Netzwerkpara- meter (IP Adress, Mask, Gate Way, DNS) sind an die örtlichen Gegebenheiten anzupassen. HINWEIS „Flow Control: Half-Duplex“ steuert die Umschaltung des RS485-Bausteins. Der Web Port ist auf 8000 einzustellen.
  • Seite 65 Ethernet Schnittstelle für eBus TCP Nach der Auswahl „Detail“ erscheint folgendes Fenster: HINWEIS • UART Protokol ist für eBus-TCP auf „NONE“ einzustellen • Gap Time sollte auf 10 (ms) eingestellt werden (Wartezeit nach seriellem Empfang, bis Telex über das Netzwerk versendet wird). •...

  • Seite 66: Datenpunktbeschreibung Für Das Modbus-Protokoll

    Profibus DB Schnittstelle Datenpunktbeschreibung für das Modbus-Protokoll 10.1 Unterstützte Modbus-Befehle 0x02 Read Discrete Inputs 0x04 Read Input Registers 0x06 Write Single Input Register 0x10 Write Multiple Registers 0x2B Read Device Identification Das Multimess Comfort unterstützt keine Broadcast-Befehle. Alle beschriebenen Modbus Befehle sind gerätespezifische Befehle.
  • Seite 67 Datenpunktbeschreibung Modbusprotokoll float: Format korrespondiert mit dem IEEE 754 Standard Darstellung 4 Byte Genauigkeit 24 Bit ( repräsentieren >7 Dezimalstellen) Zusammensetzung 24 Bit-Mantisse; 8 Bit Exponent Mantisse 24 Bit (M) + 1 Bit (S) Das MSB der Mantisse beträgt immer 1 => wird nicht extra gespeichert! S = Vorzeichen der Mantisse: S = 1 ...
  • Seite 68 Datenpunktbeschreibung Modbusprotokoll Aus dieser Darstellung können folgende Informationen entnommen werden: Das Vorzeichenbit ist 1 => negative Mantisse Der Wert des Exponenten beträgt 10000010 bin oder 130 dez. Für den Exponenten ergibt sich damit: 130 - 127 = 3 Die Mantisse enthält folgenden Wert: 10010000000000000000000 Am linken Ende der Mantisse befindet sich der Dezimalpunkt, dem eine 1 vorausgeht.
  • Seite 69 Datenpunktbeschreibung Modbusprotokoll Exponent: 10000100 bin = 132 dez  Exp.= 132-127=5 Mantisse:  VZ=positiv 01101010110101001111111 bin Dezimalpunkt an erster Stelle der Mantisse angefügt  .01101010110101001111111 Führende 1 vor dem Dezimalpunkt  1. 01101010110101001111111 Berücksichtigung des Exponenten (=5)  101101. 010110101001111111 links des Dezimalpunktes: 101101 bin = 25+ 23+ 22+20 = 45 dez.

  • Seite 70: Schnittstellenparameter

    Pufferkondensator (nicht mehr verfügbar) Option 6: Optionenplatine mit KBR eBus Ethernet, Echtzeituhr,  Pufferkondensator, 2x Relaisausgang Option 7: Optionenplatine mit KBR eBus RS485, Modbus RS485,  Echtzeituhr, Pufferkondensator, 2x Relaisausgang Option 8: Optionenplatine mit KBR eBus RS485, KBR eBus TCP/IP, 2x Relaisausgang V5.00...

  • Seite 71: Geräteeinstellungen

    Datenpunktbeschreibung Modbusprotokoll 10.5 Geräteeinstellungen Geräteeinstellungen erfolgen über den Modbusbefehl 0x10 (Write Multiple Registers) gemäß Tabelle 1. Über den Modbusbefehl 0x04 können diese Einstellungen auch gelesen werden. Adresse Words Bescheibung Wert Format 0xD002 Meßspannung Wandler 1-1000000 unsigned primär long 0xD004 Meßspannung Wandler 1-600 unsigned sekundär...
  • Seite 72 Datenpunktbeschreibung Modbusprotokoll Adresse Words Bescheibung Wert Format 0xD01A 2 0 Sommerzeit nicht aktiv unsigned 1 Sommerzeit aktiv long 0xD01C 2 Umschaltung Winter  1 – 12 unsigned Sommerzeit long 0xD01E 1 – 12 unsigned Umschaltung Sommer  Winternzeit long 0xD020 Endloszähler Wirkarbeit neuer Wert float...
  • Seite 73 Datenpunktbeschreibung Modbusprotokoll Adresse Words Bescheibung Wert Format 0xD032 Impulsausgang 1 bis 999999 Impulse/kW float Impulswertigkeit 0 bedeutet keine Impuls- ausgabe 0xD034 Impulslänge in ms 30-990ms in 10er Schrit- unsigned long 0xD036 Anzugsverzögerung 0-255 unsigned Relais 1 in s) long 0xD038 Abfallverzögerung Relais 0-255 unsigned...
  • Seite 74 Datenpunktbeschreibung Modbusprotokoll Adresse Words Bescheibung Wert Format 0xD04C 2 Analogschnittstelle 3 ID gemäß Tabelle unsigned Proportionalität (nicht long unterstützt) 0xD04E Analogschnittstelle 3 Maximalwert entspricht unsigned Maximalwert (nicht diesem Wert long unterstützt) 0xD050 Analogschnittstelle 3 Minimalwert entspricht float Minimalwert (nicht unter- diesem Wert stützt) 0xD052...
  • Seite 75 Datenpunktbeschreibung Modbusprotokoll Die folgende Tabelle beschreibt die IDs mit deren Hilfe die Analogschnittstellen paramet- riert werden können. Die Wertausgabe erfolgt proportional zur ausgewählten Messgrös- se. (nicht unterstützt) Wertausgabe Wertausgabe P_L3_KVA U_PH_N_L1_V Q_L1_KVAR U_PH_N_L2_V Q_L2_KVAR U_PH_N_L3_V Q_L3_KVAR U_PH_PH_L1_V COS_L1 U_PH_PH_L2_V COS_L2 U_PH_PH_L3_V COS_L3 IS_L1_A...

  • Seite 76: Datenpunktbeschreibung Modbusprotokoll

    Datenpunktbeschreibung Modbusprotokoll Beispiel Modbus RTU 01 10 D0 1F 00 02 04 42 C9 00 00 EB 60 wobei Geräteadresse Befehl D0 1F Register 0xD020 Endloszähler Wirkenergie Bezug HT (lt. Modbus Definition ist im Frage Telegramm die gewünschte Adresse minus 1 zu setzen) 00 02 2 Register schreiben...
  • Seite 77 Datenpunktbeschreibung Modbusprotokoll Beispiel Modbus ASCII Anforderung: 3A 30 31 31 30 44 30 30 31 30 30 30 34 30 38 30 30 30 30 30 31 39 30 30 30 30 30 30 31 39 30 46 30 0D 0A wobei Start Telegramm (Colon) 30 31...

  • Seite 78: Kommandos

    Datenpunktbeschreibung Modbusprotokoll 10.6 Kommandos Kommandos erfolgen nur über den Befehl 0x06 (Write Single Register) gemäß Tabelle 2 Adres- Words Bescheibung Wert Format 0xF001 Gerätereset unsigned short 0xF002 alle Maximalwerte zurücksetzen unsigned short 0xF003 alle Minimalwerte zurücksetzen unsigned short 0xF004 Tarifumschaltung auf HT Energieform unsigned short 0-63...
  • Seite 79 Datenpunktbeschreibung Modbusprotokoll Antwort: 01 06 F0 05 00 00 AA CB wobei Geräteadresse Befehl F0 05 Register 0xF006 Fehlerstatus löschen (lt. Modbus Definition ist im Frage Telegramm die gewünschte Adresse minus 1 zu setzen) 00 00 Wert 0 (lt. Definition Tabelle 2) AA CB CRC-Code Beispiel Modbus ASCII...

  • Seite 80: Grenzwertverletzungen

    Datenpunktbeschreibung Modbusprotokoll 10.7 Grenzwertverletzungen Grenzwertverletzungen werden über den Befehl 0x02 (Read Discrete Inputs) gemäß Tabelle 3 gelesen Adresse Beschreibung der Grenzwertverletzungen 0x0001 1.Grenzwert Spannung PH-N L1 0x0002 1.Grenzwert Spannung PH-N L2 0x0003 1.Grenzwert Spannung PH-N L3 0x0004 2.Grenzwert Spannung PH-N L1 0x0005 2.Grenzwert Spannung PH-N L2 0x0006...
  • Seite 81 Datenpunktbeschreibung Modbusprotokoll Adresse Beschreibung der Grenzwertverletzungen 0x001d 2.Grenzwert Scheinleistung L2 0x001e 2.Grenzwert Scheinleistung L3 0x001f 1.Grenzwert Wirkleistung L1 0x0020 1.Grenzwert Wirkleistung L2 0x0021 1.Grenzwert Wirkleistung L3 0x0022 2.Grenzwert Wirkleistung L1 0x0023 2.Grenzwert Wirkleistung L2 0x0024 2.Grenzwert Wirkleistung L3 0x0025 1.Grenzwert Blindleistung L1 0x0026 1.Grenzwert Blindleistung L2 0x0027...
  • Seite 82 Datenpunktbeschreibung Modbusprotokoll Adresse Beschreibung der Grenzwertverletzungen 0x003d 1.Grenzwert Spannung 3.Harm. L1 0x003e 1.Grenzwert Spannung 3.Harm. L2 0x003f 1.Grenzwert Spannung 3.Harm. L3 0x0040 2.Grenzwert Spannung 3.Harm. L1 0x0041 2.Grenzwert Spannung 3.Harm. L2 0x0042 2.Grenzwert Spannung 3.Harm. L3 0x0043 1.Grenzwert Spannung 5.Harm. L1 0x0044 1.Grenzwert Spannung 5.Harm L2 0x0045...
  • Seite 83 Datenpunktbeschreibung Modbusprotokoll Adresse Beschreibung der Grenzwertverletzungen 0x005d 1.Grenzwert Spannung 13.Harm L3 0x005e 2.Grenzwert Spannung 13.Harm L1 0x005f 2.Grenzwert Spannung 13.Harm L2 0x0060 2.Grenzwert Spannung 13.Harm L3 0x0061 1.Grenzwert Summe Oberschwingungsströme L1 0x0062 1.Grenzwert Summe Oberschwingungsströme L2 0x0063 1.Grenzwert Summe Oberschwingungsströme L3 0x0064 2.Grenzwert Summe Oberschwingungsströme L1 0x0065...
  • Seite 84 Datenpunktbeschreibung Modbusprotokoll Adresse Beschreibung der Grenzwertverletzungen 0x007d 2.Grenzwert Strom 9.Harm.L2 0x007e 2.Grenzwert Strom 9.Harm.L3 0x007f 1.Grenzwert Strom 11.Harm.L1 0x0080 1.Grenzwert Strom 11.Harm.L2 0x0081 1.Grenzwert Strom 11.Harm.L3 0x0082 2.Grenzwert Strom 11.Harm.L1 0x0083 2.Grenzwert Strom 11.Harm.L2 0x0084 2.Grenzwert Strom 11.Harm.L3 0x0085 1.Grenzwert Strom 13.Harm.L1 0x0086 1.Grenzwert Strom 13.Harm.L2 0x0087...
  • Seite 85 Datenpunktbeschreibung Modbusprotokoll Beispiel Modbus RTU Anforderung: 01 02 00 00 00 07 79 CC wobei Geräteadresse Befehl 00 00 Adresse 1.Grenzwert U-PhN L1 (lt. Modbus Definition ist im Frage Telegramm die gewünschte Adresse minus 1 zu setzen) 00 07 Anzahl auszuwertender Adressen (Adresse 1 bis 7) 79 CC CRC-Code Antwort: 01 02 01 07 E0 4A...
  • Seite 86 Datenpunktbeschreibung Modbusprotokoll Beispiel Modbus ASCII Anforderung: 3A 30 31 30 32 30 30 30 33 30 30 30 41 46 30 0D 0A wobei Start Telegramm (Colon) 30 31 Geräteadresse 0x01 30 32 Befehl 0x02 30 30 30 33 Adresse 4.Grenzwert U-PhPh L1 (lt. Modbus Definition ist im Frage Telegramm die gewünschte Adresse minus 1 zu setzen) 30 30 30 41 Anzahl auszuwertender Adressen 0x0A...

  • Seite 87: Datenpunkte

    Datenpunktbeschreibung Modbusprotokoll 10.8 Datenpunkte Datenpunkte werden über den Befehl 0x04 (Read Input Registers) gemäß Tabelle 4 gele- Adresse Words Beschreibung Einheit Format 0x0002 Spannung PH-N L1 float 0x0004 Spannung PH-N L2 float 0x0006 Spannung PH-N L3 float 0x0008 Spannung PH-PH L1 float 0x000a Spannung PH-PH L2...
  • Seite 88 Datenpunktbeschreibung Modbusprotokoll Adresse Words Beschreibung Einheit Format 0x003a Spgs-THD (%f ) L2 float 0x003c Spgs-THD (%f ) L3 float 0x003e Spannung 3.Harm. L1 float 0x0040 Spannung 3.Harm. L2 float 0x0042 Spannung 3.Harm. L3 float 0x0044 Spannung 5.Harm. L1 float 0x0046 Spannung 5.Harm.L2 float 0x0048...
  • Seite 89 Datenpunktbeschreibung Modbusprotokoll Adresse Words Beschreibung Einheit Format 0x007a Strom 3.Harm. L1 float 0x007c Strom 3.Harm. L2 float 0x007e Strom 3.Harm. L3 float 0x0080 Strom 5.Harm. L1 float 0x0082 Strom 5.Harm.L2 float 0x0084 Strom 5.Harm.L3 float 0x0086 Strom 7.Harm.L1 float 0x0088 Strom 7.Harm.L2 float 0x008a...
  • Seite 90 Datenpunktbeschreibung Modbusprotokoll Adresse Words Beschreibung Einheit Format 0x00ba Ges. Scheinleistung float 0x00bc Leistungsfaktor float 0x00be Zustand Relais 1 unsigned long 0x00c0 Zustand Relais 2 unsigned long 0x00c2 Fehlerstatus unsigned long 0x00c4 Uhrzeit unsigned long 0x00c6 Maximum: Spannung PH-N L1 float 0x00c8 Maximum: Spannung PH-N L2 float...
  • Seite 91 Datenpunktbeschreibung Modbusprotokoll Adresse Words Beschreibung Einheit Format 0x00fa Maximum: Leistungsfaktor L3 float 0x00fc Maximum: Spgs-THD (%f ) L1 float 0x00fe Maximum: Spgs-THD (%f ) L2 float 0x0100 Maximum: Spgs-THD (%f ) L3 float 0x0102 Maximum: Spannung 3.Harm. L1 float 0x0104 Maximum: Spannung 3.Harm.
  • Seite 92 Datenpunktbeschreibung Modbusprotokoll Adresse Words Beschreibung Einheit Format 0x013a Max.: Summe Oberschwingungsströme L2 float 0x013c Max.: Summe Oberschwingungsströme L3 float 0x013e Maximum: Strom 3.Harm. L1 float 0x0140 Maximum: Strom 3.Harm. L2 float 0x0142 Maximum: Strom 3.Harm. L3 float 0x0144 Maximum: Strom 5.Harm. L1 float 0x0146 Maximum: Strom 5.Harm.L2...
  • Seite 93 Datenpunktbeschreibung Modbusprotokoll Adresse Words Beschreibung Einheit Format 0x017a Maximum: Ges. Wirkleistung float 0x017c Maximum: Ges. Blindleistung float 0x017e Maximum: Ges. Scheinleistung float 0x0180 Maximum: Leistungsfaktor float 0x0182 Minimum: Spannung PH-N L1 float 0x0184 Minimum: Spannung PH-N L2 float 0x0186 Minimum: Spannung PH-N L3 float 0x0188 Minimum: Spannung PH-PH L1...
  • Seite 94 Datenpunktbeschreibung Modbusprotokoll Adresse Words Beschreibung Einheit Format 0x01ba Minimum: Nulleiterstrom float 0x01bc Min.: Mittelwert Nulleiterstrom float 0x01be Minimum: Ges. Wirkleistung float 0x01c0 Minimum: Ges. Blindleistung float 0x01c2 Minimum: Ges. Scheinleistung float 0x01c4 Minimum: Leistungsfaktor float 0x01c6 Max.-Datum: Spannung PH-N L1 unsigned long 0x01c8 Max.-Datum: Spannung PH-N L2...
  • Seite 95 Datenpunktbeschreibung Modbusprotokoll Adresse Words Beschreibung Einheit Format 0x01fa Max.-Datum: Leistungsfaktor L3 unsigned long 0x01fc Max.-Datum: Spgs-THD (%f ) L1 unsigned long 0x01fe Max.-Datum: Spgs-THD (%f ) L2 unsigned long 0x0200 Max.-Datum: Spgs-THD (%f ) L3 unsigned long 0x0202 Max.-Datum: Spannung 3.Harm. L1 unsigned long 0x0204 Max.-Datum: Spannung 3.Harm.
  • Seite 96 Datenpunktbeschreibung Modbusprotokoll Adresse Words Beschreibung Einheit Format 0x0238 Maximum-Datum: Summe Ober- unsigned long schwingungsströme L1 0x023a Maximum-Datum: Summe Ober- unsigned long schwingungsströme L2 0x023c Maximum-Datum: Summe Ober- unsigned long schwingungsströme L3 0x023e Maximum-Datum: Strom 3.Harm. L1 unsigned long 0x0240 Maximum-Datum: Strom 3.Harm. L2 unsigned long 0x0242 Maximum-Datum: Strom 3.Harm.
  • Seite 97 Datenpunktbeschreibung Modbusprotokoll Adresse Words Beschreibung Einheit Format 0x0272 Maximum-Datum: Strom 19.Harm.L3 unsigned long 0x0274 Maximum-Datum: Netzfrequenz unsigned long 0x0276 Maximum-Datum: Nulleiterstrom unsigned long 0x0278 Max.-Datum: Mittelwert Nulleiterstrom unsigned long 0x027a Max.-Datum: Ges. Wirkleistung unsigned long 0x027c Max.-Datum: Ges. Blindleistung unsigned long 0x027e Max.-Datum: Ges.
  • Seite 98 Datenpunktbeschreibung Modbusprotokoll Adresse Words Beschreibung Einheit Format 0x02b2 Minimum-Datum: Leistungsfaktor L1 unsigned long 0x02b4 Minimum-Datum: Leistungsfaktor L2 unsigned long 0x02b6 Minimum-Datum: Leistungsfaktor L3 unsigned long 0x02b8 Minimum-Datum: Netzfrequenz unsigned long 0x02ba Minimum-Datum: Nulleiterstrom unsigned long 0x02bc Min.-Datum: Mittelwert Nulleiterstrom unsigned long 0x02be Minimum-Datum: Ges.
  • Seite 99 Datenpunktbeschreibung Modbusprotokoll Adresse Words Beschreibung Einheit Format 0x02f2 Zählerstand Wirkarbeit (NT/Abgabe) float 0x02f4 Zählerstand Blindarbeit (HT/Abgabe) varh float 0x02f6 Zählerstand Blindarbeit (NT/Abgabe) varh float 0x02f8 Heute:Wirkarbeit HT Abgabe float 0x02fa Heute:Wirkarbeit NT Abgabe float 0x02fc Heute:Blindarbeit HT Abgabe varh float 0x02fe Heute:Blindarbeit NT Abgabe varh...
  • Seite 100 Datenpunktbeschreibung Modbusprotokoll Adresse Words Beschreibung Einheit Format 0x1006 Zuletzt gespeicherter Periodenwert float Wirkleistung Abgabe 0x1008 Zuletzt gespeicherter Periodenwert float Blindleistung Abgabe 0x100A Zeitstempel der zuletzt gespeicher- unsigned long ten Periodenwerte 0x100C Momentanwert der laufenden float Periode Wirkleistung Bezug 0x100E Momentanwert der laufenden float Periode Blindleistung Bezug 0x1010...

  • Seite 101: Datenpunktbeschreibung Modbusprotokoll

    Datenpunktbeschreibung Modbusprotokoll Beispiel Modbus ASCII Anforderung: 3A 30 31 30 34 30 31 31 31 30 30 30 32 45 37 0D 0A wobei Start Telegramm (Colon) 30 31 Geräteadresse 0x01 30 34 Befehl 0x04 30 31 31 31 ab Register 0x0112 lesen (lt. Modbus Definition ist im Frage Tele- gramm die gewünschte Adresse minus 1 zu setzen) 30 30 30 32 2 Register lesen, d.h.
  • Seite 102 Datenpunktbeschreibung Modbusprotokoll Antwort: 01 04 64 40 DC E6 64 40 E0 04 82 40 DE 3A B9 BF D3 93 AA BF EC A4 F6 BF E1 4E A1 BF 75 D5 91 BF 73 31 3C BF 74 6B 27 3E E5 63 6C 3E E5 63 6C 3E E5 63 6C 3F A8 F5 B7 3F 95 42 3D 3F A9 37 D3 3D 47 37 08 3A 5B 37 38 3D 18 1C 8C 3F 9E CB 1C 3F 8A 47 2F 3F 9F 01 93 3E A6 01 35 3E 9F 01 97 3E A7 86 3D 3E 9E CB 1C FE B3 wobei...

  • Seite 103: Geräteinformation

    Zahl der Objekte Objekt ID 00 Länge des Textes der ID 00 4B 42 52 20 47 6D 62 48 „KBR GmbH“ Objekt ID 01 Länge des Textes der ID 01 4D 75 6C 74 69 6D 65 73 73 „Multimess Comfort“...
  • Seite 104 Datenpunktbeschreibung Modbusprotokoll Beispiel Modbus ASCII 3A 30 31 32 42 30 45 30 31 30 32 43 33 0D 0A wobei Start Telegramm (Colon) 30 31 Geräteadresse 0x01 32 42 Befehl 0x2B 30 45 MEI Typ lt. Modbusdefinition immer 0x0E 30 31 Device ID Code für „Basic Device Idendification“...
  • Seite 105 Datenpunktbeschreibung Modbusprotokoll Notizen V5.00...
  • Seite 106 Notizen V5.00...
  • Seite 107 Notizen V5.00...
