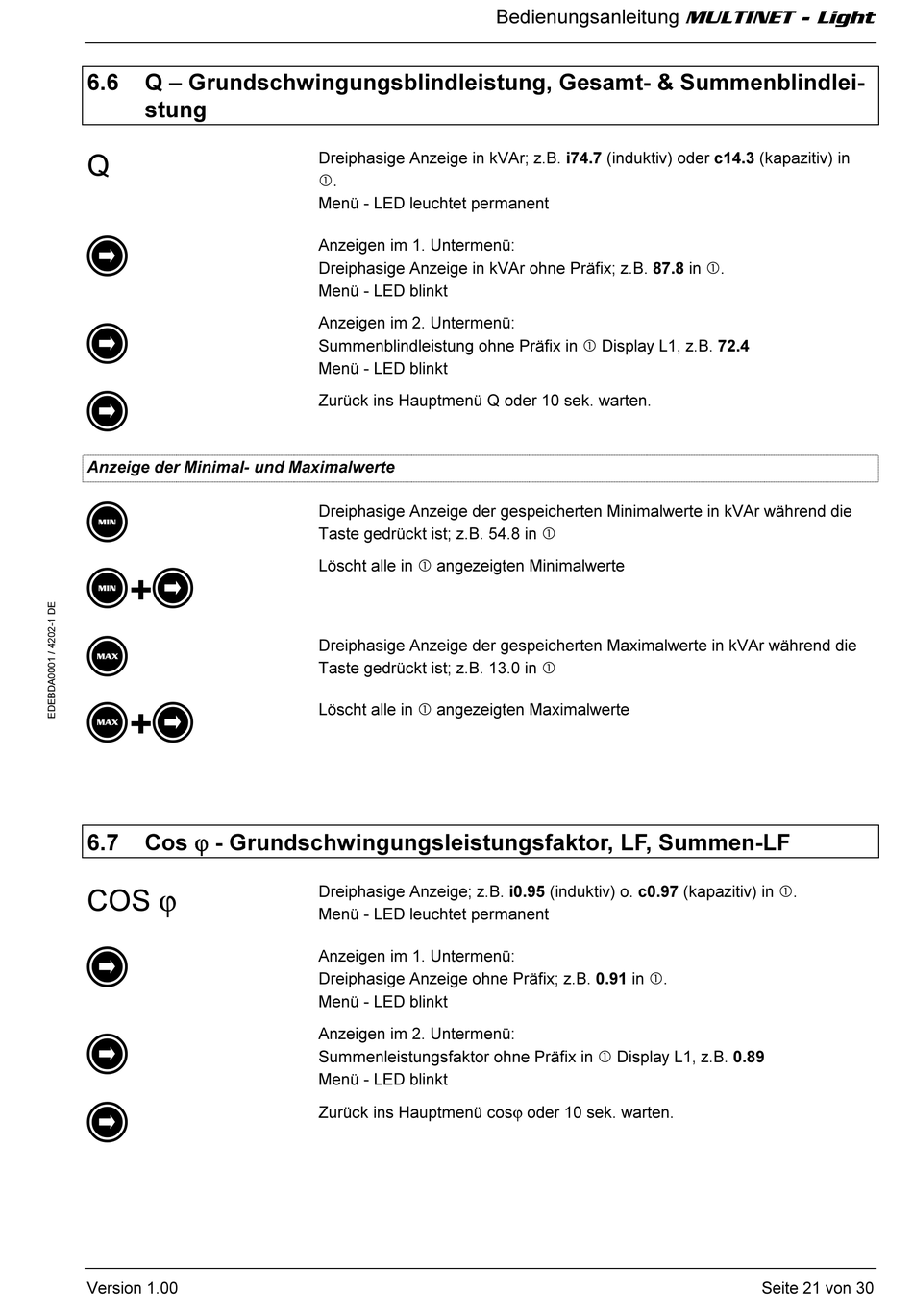

6.6
Q – Grundschwingungsblindleistung, Gesamt- & Summenblindlei-
stung
Q
>
>
>
Anzeige der Minimal- und Maximalwerte
m
m + >
M
M + >
Cos ϕ - Grundschwingungsleistungsfaktor, LF, Summen-LF
6.7
COS ϕ
>
>
>
Version 1.00
Dreiphasige Anzeige in kVAr; z.B. i74.7 (induktiv) oder c14.3 (kapazitiv) in
.
Menü - LED leuchtet permanent
Anzeigen im 1. Untermenü:
Dreiphasige Anzeige in kVAr ohne Präfix; z.B. 87.8 in .
Menü - LED blinkt
Anzeigen im 2. Untermenü:
Summenblindleistung ohne Präfix in Display L1, z.B. 72.4
Menü - LED blinkt
Zurück ins Hauptmenü Q oder 10 sek. warten.
Dreiphasige Anzeige der gespeicherten Minimalwerte in kVAr während die
Taste gedrückt ist; z.B. 54.8 in
Löscht alle in angezeigten Minimalwerte
Dreiphasige Anzeige der gespeicherten Maximalwerte in kVAr während die
Taste gedrückt ist; z.B. 13.0 in
Löscht alle in angezeigten Maximalwerte
Dreiphasige Anzeige; z.B. i0.95 (induktiv) o. c0.97 (kapazitiv) in .
Menü - LED leuchtet permanent
Anzeigen im 1. Untermenü:
Dreiphasige Anzeige ohne Präfix; z.B. 0.91 in .
Menü - LED blinkt
Anzeigen im 2. Untermenü:
Summenleistungsfaktor ohne Präfix in Display L1, z.B. 0.89
Menü - LED blinkt
Zurück ins Hauptmenü cosϕ oder 10 sek. warten.
Bedienungsanleitung MULTINET - Light
Seite 21 von 30
