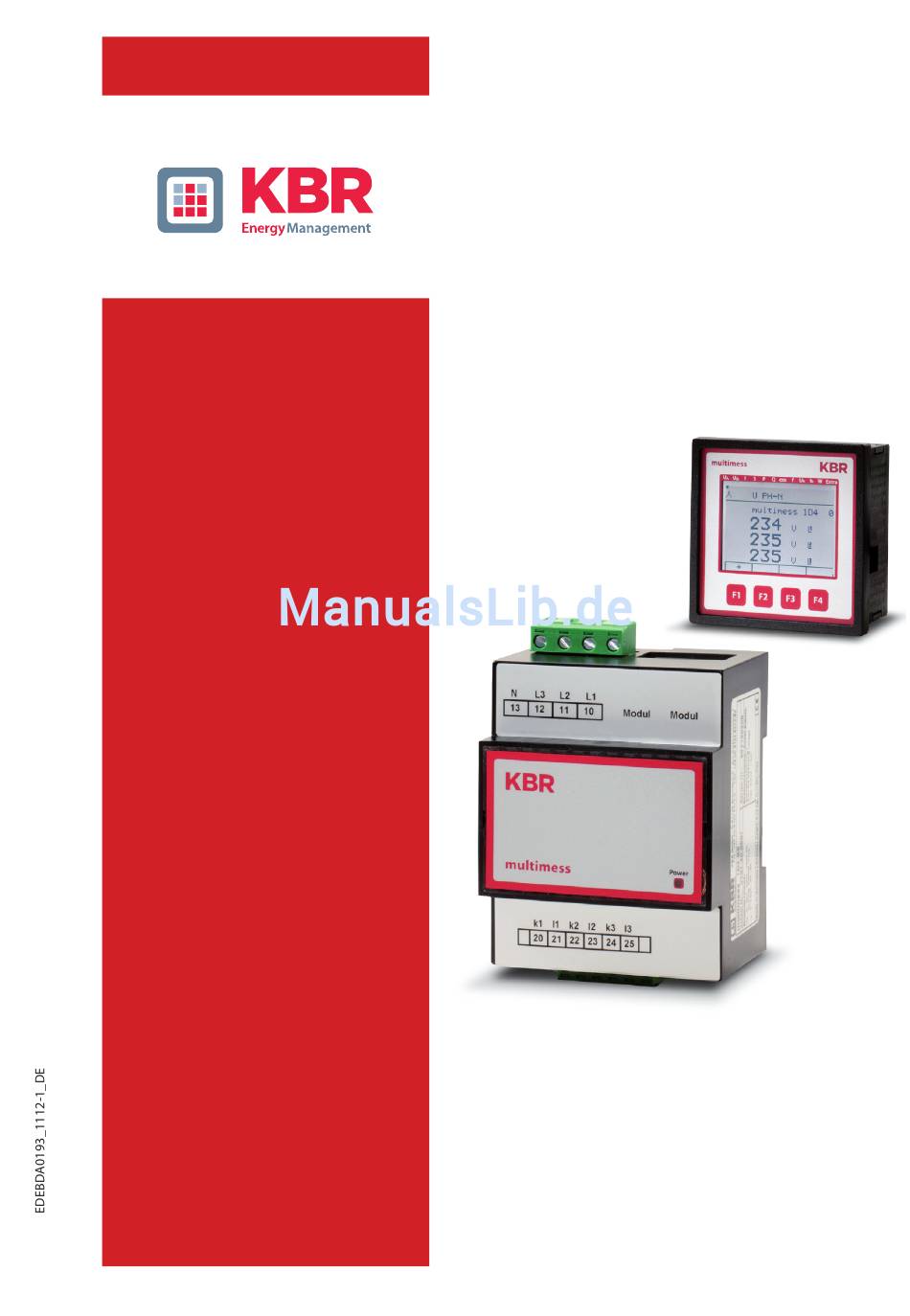

- Seite 1 Bedienungsanleitung Technische Parameter Energiemessgerät multimess Ihr Partner in Sachen Netzanalyse System deutsch...
- Seite 2 © KBR Kompensationsanlagenbau GmbH Technische Änderungen bleiben Vorbehalten...
-
Seite 3: Inhaltsverzeichnis
Sicherheitsrelevante Zeichenerklärungen ............ 6 Sicherheitstechnische Hinweise ................. 7 Produkthaftung ....................... 8 Entsorgung........................ 8 Funktionsumfang ....................9 multimess 1D4-BS mit multimess 1F96-DS ............ 9 multimess 1D4-BS mit multisio 6D6 und multisio 6F96-DS ....................10 multimess 1D4-BS mit multisys 3D2-ESBS ............10 Geräteübersicht .....................11 Installation . - Seite 4 KBR multimess 1D4 Normen und Sonstiges ..................31 Technische Daten des Displays ................ 32 Stromversorgung ....................32 Hardware – Ein- und Ausgänge ................32 Elektrischer Anschluss ..................32 Mechanische Daten ....................32 Normen und Sonstiges ..................33 Schutzmaßnahmen ....................33 Überspannungs- und Blitzschutz ..............33 Index .......................... 34...
-
Seite 5: Einleitung
1.1 Bedienungsanleitung Diese Bedienungsanleitung beschreibt die Gerätevariante multimess 1D4 + multimess 1F96-DS Display. Für andere Gerätevarianten, z.B. multimess 1D4 am multisio 6D6 mit multisio 6F96-DS oder multi- mess 1D4 mit multisys 3D2-ESBS lesen Sie bitte die Bedienungsan- leitung des zweiten Geräts. -
Seite 6: Sicherheitsrelevante Zeichenerklärungen
KBR multimess 1D4 Einleitung 1.3 Sicherheitsrelevante Zeichenerklärungen Dieses Handbuch enthält Hinweise, die Sie zu Ihrer persönlichen Sicherheit sowie zur Vermeidung von Sachschäden beachten müssen. Die Hinweise sind durch ein bzw. durch ein Info - Symbol hervor- gehoben, und je nach Gefährdungsgrad dargestellt. -
Seite 7: Sicherheitstechnische Hinweise
Einleitung KBR multimess 1D4 1.4 Sicherheitstechnische Hinweise Um Bedienungsfehlern vorzubeugen wurde die Handhabung des vorliegenden Gerätes bewusst so einfach wie möglich gehalten. Auf diese Weise können Sie das Gerät rasch in Betrieb nehmen. Aus eigenem Interesse sollten Sie die folgenden Sicherheitshinweise ... -
Seite 8: Produkthaftung
Jedes Gerät wird vor seiner Auslieferung einem Langzeittest unterzogen. Bezüglich der Produkthaftung verweisen wir an dieser Stelle auf unsere allgemeinen Geschäftsbedingungen für Elektronik- geräte, die Sie unter www.kbr.de nachlesen können. Die zugesicherten Eigenschaften des Geräts gelten grundsätzlich nur bei bestimmungs- gemäßem Gebrauch! 1.6 Entsorgung... -
Seite 9: Funktionsumfang
Zum Anschluss des optionalen Anzeigedisplays multimess 1F96-DS genügt ein fertig konfektioniertes RJ12-Kabel. Zur Energieversorgung des Displays wird zusätzlich ein Netzteil, z. B. multisys 1D4-PS-24V benötigt. Damit sind aufwändige Verdrahtungen von Spannungs- und Strompfad vom Wandler in die Schaltschranktüre unnötig. Bis zu 10 Messmodule können über die Anzeige abgefragt und dargestellt... -
Seite 10: Multimess 1D4-Bs Mit Multisio 6D6 Und Multisio 6F96-Ds
Verbindung der Module untereinander erfolgt über konfektionierte RJ12-Kabel. 2.3 multimess 1D4-BS mit multisys 3D2-ESBS Für die direkte Anbindung des multimess 1D4 an den KBR eBus wird das Gateway multisys 3D2-ESBS benötigt, das zugleich die Versor- gungsspannung für die Modulbusschnittstelle über konfektionierte RJ12-Kabel liefert. -
Seite 11: Geräteübersicht
KBR multimess 1D4 multimess 1F96-DS Beleuchtetes Display (Dot Matrix 128x96) Helligkeit und Kontrast einstellbar Dimmzeit des Displays einstellbar (Energiesparfunktion) Bedienung durch Sensortasten Einbautiefe 40 mm Türeinbau Ausschnitt 92x92 mm Modulbusanschluss RJ12 für Messmodule und Versorgungsspannung Anzeige von Strom- und Spannungs-Momentanwerten Endlosarbeitszähler für Wirk- und Blindarbeit... - Seite 12 In der folgenden Übersicht U PH-N Messmodul 1 können Sie auf einen Blick die Bedienstruktur des multimess Modulname Weitere 1D4 mit dem Display 1F96-DS Spannung Kanal 1 Messmodule erkennnen. Um einen genaueren Spannung Kanal 2 Einblick zu erhalten, lesen Sie Spannung Kanal 3 bitte “Menüübersicht”...
- Seite 13 KBR multimess 1D4 Wirkleistung Messmodul 1 Modulname Weitere Wirkleistung Kanal 1 Messmodule Wirkleistung Kanal 2 Wirkleistung Kanal 3 Blindleistung Messmodul 1 Modulname Weitere Blindleistung Kanal 1 Messmodule Blindleistung Kanal 2 Blindleistung Kanal 3 CosinusPhi Messmodul 1 Modulname Weitere CosinusPhi Kanal 1...
-
Seite 14: Installation
KBR multimess 1D4 4 Installation In diesem Kapitel werden beschrieben: “Montage des Gerätes” auf Seite 14 “Anschlüsse” auf Seite 15 “Inbetriebnahme” auf Seite 16 4.1 Montage des Gerätes Bei der Montage sind die geltenden VDE-Vorschriften zu beachten. Vor Anschluss des Gerätes an die Stromversorgung ist zu überprüfen, ob die örtlichen Netzverhältnisse den Angaben auf dem Typenschild ent-... -
Seite 15: Anschlüsse

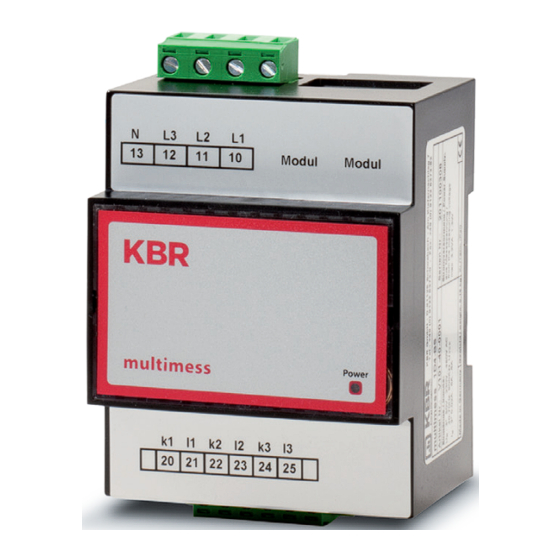

KBR multimess 1D4 4.2 Anschlüsse Messspannung. Die Stromversorgung des Klemmen 10 - 13 (L1, L2, L3, N) Gerätes wird ebenfalls über die Messspan- nung abgebildet. Die technischen Details entnehmen Sie bitte dem Typenschild Messeingänge für Strom. Die Messein- Klemme 20 (k1) und 21 (l1), 22 (k2) und 23(l2), 24 (k3) und 25 (l3) gänge für Strom müssen über Stromwand-... -
Seite 16: Inbetriebnahme
Display multimess 1F96-DS. 2. Verbinden Sie das Messmodul über die zweite Modulbusschnittstel- le mit dem Netzteil multisys 1D4-PS-24V mit der Buchse „Modul out“. 3. Schließen Sie am Netzteil multisys 1D4 die Versorgungsspannung an (siehe Typenschild). Die Betriebs-LED am Gerät leuchtet grün. - Seite 17 11. Sie können nun weitere Module einscannen, diese werden auto- matisch der Modulliste hinzugefügt oder durch Berühren der Taste stop den Scanvorgang beenden. Das Display kann maximal zehn Module verwalten. Aufbauschema des Betriebes des multimess 1D4 mit multimess 1D4-DS (Beispiel): Netzteil Meßmodul 1 bis 10 LC-Display multisys...
- Seite 18 KBR multimess 1D4 Parametrierung Menü Extra Anzeige der Firmware-Version und Release des Displays Display 01.00 Version Release Rückwärts blättern Anzeige der Version Messmodul, Display parametrieren Inbetriebnahme starten Blättern zum nächsten Menü Anzeige der Firmwareversion und Release des Messmoduls am Modulbus...
-
Seite 19: Inbetriebnahme Des Multimess 1D4 Am Multisio 6D6 Mit Multisio 6F96-Ds
KBR multimess 1D4 4.3.2 Inbetriebnahme des multimess 1D4 am multisio 6D6 mit multisio 6F96-DS Gehen Sie bei der Inbetriebnahme des multimess 1D4 am multisio 6D6 bitte wie folgt vor: 1. Verbinden Sie das Messmodul über die Modulbusschnittstelle mit dem multisio 6D6. -
Seite 20: Inbetriebnahme Des Multimess 1D4 Mit Multisys 3D2-Esbs
Nun können die Daten ausgelesen und weiterverarbeitet werden. 5 Arbeiten mit dem System In diesem Kapitel erfahren Sie, wie Sie das multimess 1D4 mit dem Display multisio 1D4-DS im täglichen Einsatz bedienen. Sie finden hier außerdem Verweise auf den vollständigen Funktionsumfang. -
Seite 21: Folgende Zeichen Und Abkürzungen Werden In Der Displayanzeige Verwendet
KBR multimess 1D4 Folgende Zeichen und Abkürzungen werden in der Displayanzeige verwendet: Blättern vorwärts durchs Hauptmenü oder Untermenü Blättern rückwärts durchs Hauptmenü oder Untermenü Rücksprung nächstes Messmodul vorheriges Messmodul Werteingabe Auswahl nächstes Fenster ... -
Seite 22: Funktion Inbet
KBR multimess 1D4 5.1.1 Funktion Inbet Mit der Funktion Inbetriebnahme können Sie bis zu 10 angeschlosse- ne Messmodule integrieren. Dazu gehören: Passwortschutz für die Parametrierung Benennung der einzelnen Messmodule Scan-Menü zum Einlesen der angeschlossenen Messmodule Entfernen der angeschlossenen Messmodule Auswahl 1-phasige oder 3-phasig Messung Parametrierung Stromwandler primär / sekundär... - Seite 23 KBR multimess 1D4 Entsprechend dem ausgewähltem Messmodul wird der Modulname in jedem Anzeigefenster mitgeführt. Folgende Momentanwerte können angezeigt werden: 1. Fenster: Spannung Ph-N für Phase L1, L2 und L3 einzeln 2. Fenster: Spannung Ph-Ph für Phase L1-2, L2-3 und L3-1 einzeln 3.
-
Seite 24: Menüübersicht
KBR multimess 1D4 6 Menüübersicht In diesem Kapitel finden Sie eine vollständige Übersicht aller Menüs und Menüeinträge des multimess. Anzeige der Momentanwerte der Meßspannung für Phase L1-N Phase L2-N Phase L3-N Anzeige der Momentanwerte der Meßspannung für Phase L1-2 Phase L2-3 Phase L3-1 V1.00... - Seite 25 KBR multimess 1D4 Anzeige der Momentanwerte des Scheinstroms für Phase L1 Phase L2 Phase L3 Anzeige der Summenwerte von Scheinleistung Wirkleistung Blindleistung Anzeige der Momentanwerte der Scheinleistung von Phase L1 Phase L2 Phase L3 V1.00...
- Seite 26 KBR multimess 1D4 Anzeige der Momentanwerte der Wirkleistung von Phase L1 Phase L2 Phase L3 Anzeige der Momentanwerte der Blindleistung von Phase L1 Phase L2 Phase L3 Anzeige der Momentanwerte des cosinus Phi von Phase L1 Phase L2 Phase L3...
- Seite 27 KBR multimess 1D4 Anzeige des Momentanwertes der Netzfrequenz Anzeige des Endlos-Arbeitszählers der Wirkarbeit (Summenwert). ( ) In den Untermenüs sind die Werte der einzelnen Phasen ersichtlich. Anzeige des Endlos-Arbeitszählers der Blindarbeit (Summenwert). ( ) In den Untermenüs sind die Werte der einzelnen Phasen ersichtlich.
-
Seite 28: Technische Daten Des Messmoduls
Anzeige der Firmware-Version des Displays. Des Weiteren sind hier die Untermenüs Inbetriebnahme und Parametrierung enthalten. 7 Technische Daten 7.1 Technische Daten des Messmoduls multimess 1D4 7.1.1 Messgenauigkeit Strom ± 0,5 % / ± 1Digit Spannung ± 0,5 % / ± 1Digit Scheinleistung ±... -
Seite 29: Gerätespeicher
KBR multimess 1D4 7.1.3 Gerätespeicher Arbeits- & Datenspeicher 16kB RAM ungepuffert Programm- / Parameterspeicher 256 kB Flash / 4kB EEP Arbeitszähler P+, P-, Q+, Q- gespeichert im EEP Grenzwertverletzungen Erfassungszeit 8 Min. für Strommittelwert, gespeichert im RAM 7.1.4 Stromversorgung Stromversorgung Meßmodul 50...230...280 VAC Ph-N, 3,2VA,... -
Seite 30: Elektrischer Anschluss
KBR multimess 1D4 7.1.6 Elektrischer Anschluss Anschlussele- Steckklemmen mente Zulässiger Quer- 2,5 mm schnitt der An- schlussleitungen Meßspannungs- Absicherung max. 6 A eingänge Meßstrom- Absicherung KEINE!!! Stromwandlerklemmen k eingänge und l vor dem Öffnen des Stromkreises immer kurzschließen! Eingang über Meßspannung Steuerspannung Modulbus –... -
Seite 31: Normen Und Sonstiges
KBR multimess 1D4 7.1.8 Normen und Sonstiges Umgebungs- Normen und nachfol- DIN EN 60721-3-3/A2: 1997; 3K5+3Z11; Bedingungen (IEC721-3-3; 3K5+3Z11) gende Berichtigungen Betriebstemperatur -5°C … +55°C Luftfeuchtigkeit 5% … 95% nicht kondensierend Lagertemperatur -25°C … +70°C Elektrische Normen und DIN EN 61010: 2001 +B1: 2002; +B2:... -
Seite 32: Technische Daten Des Displays
KBR multimess 1D4 7.2 Technische Daten des Displays multimess 1D4-DS 7.2.1 Stromversorgung Stromversorgung ext. 24VDC, 1W, über Modulbusstecker RJ12 7.2.2 Hardware – Ein- und Ausgänge Serielle Modulbus RS485 über Buchse RJ12 Schnittstelle Baudrate 38400 7.2.3 Elektrischer Anschluss Modulbus – Verbindungsmaterial... -
Seite 33: Normen Und Sonstiges
KBR multimess 1D4 7.2.5 Normen und Sonstiges Umgebungs- Normen und nachfol- DIN EN 60721-3-3/A2: 1997; 3K5+3Z11; Bedingungen gende Berichtigungen (IEC721-3-3; 3K5+3Z11) Betriebstemperatur -5°C … +55°C Luftfeuchtigkeitt 5% … 95%, nicht kondensierend Lagertemperatur -25°C … +70°C Elektrische Normen und nachfol- DIN EN 61010-1/A2: 1996-05; (IEC1010-... -
Seite 34: Index
1D4 mit Display multimess multimess 1D4 mit multimess 1D4-DS . . 17 1F96-DS ....... 16 multimess 1D4 mit multisys 3D2-ESBS . - Seite 36 KBR Kompensationsanlagenbau GmbH www.kbr.de Am Kiefernschlag 7 T +49 (0) 9122 6373 - 0 D-91126 Schwabach F +49 (0) 9122 6373 - 83 E info @ kbr.de...
