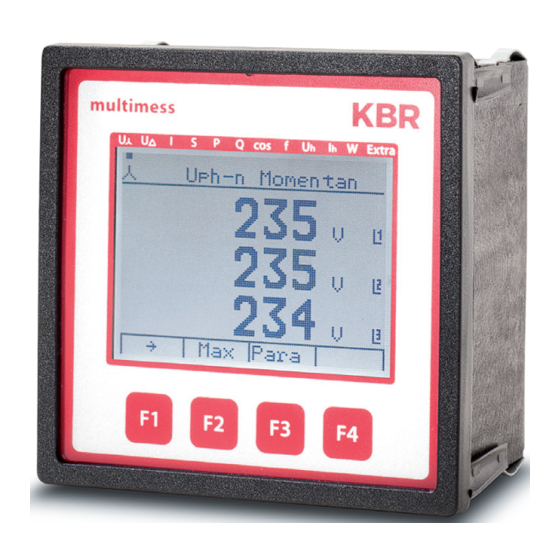

KBR multimess 4F96 LCD Technische Referenz

Dreiphasiges netzmessinstrument
Vorschau ausblenden Andere Handbücher für multimess 4F96 LCD:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Technische Referenz
Dreiphasiges
Netzmessinstrument
multimess
4F96 LCD
Ihr Partner in Sachen
Netzanalyse
I
System
deutsch

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für KBR multimess 4F96 LCD

Inhaltszusammenfassung für KBR multimess 4F96 LCD

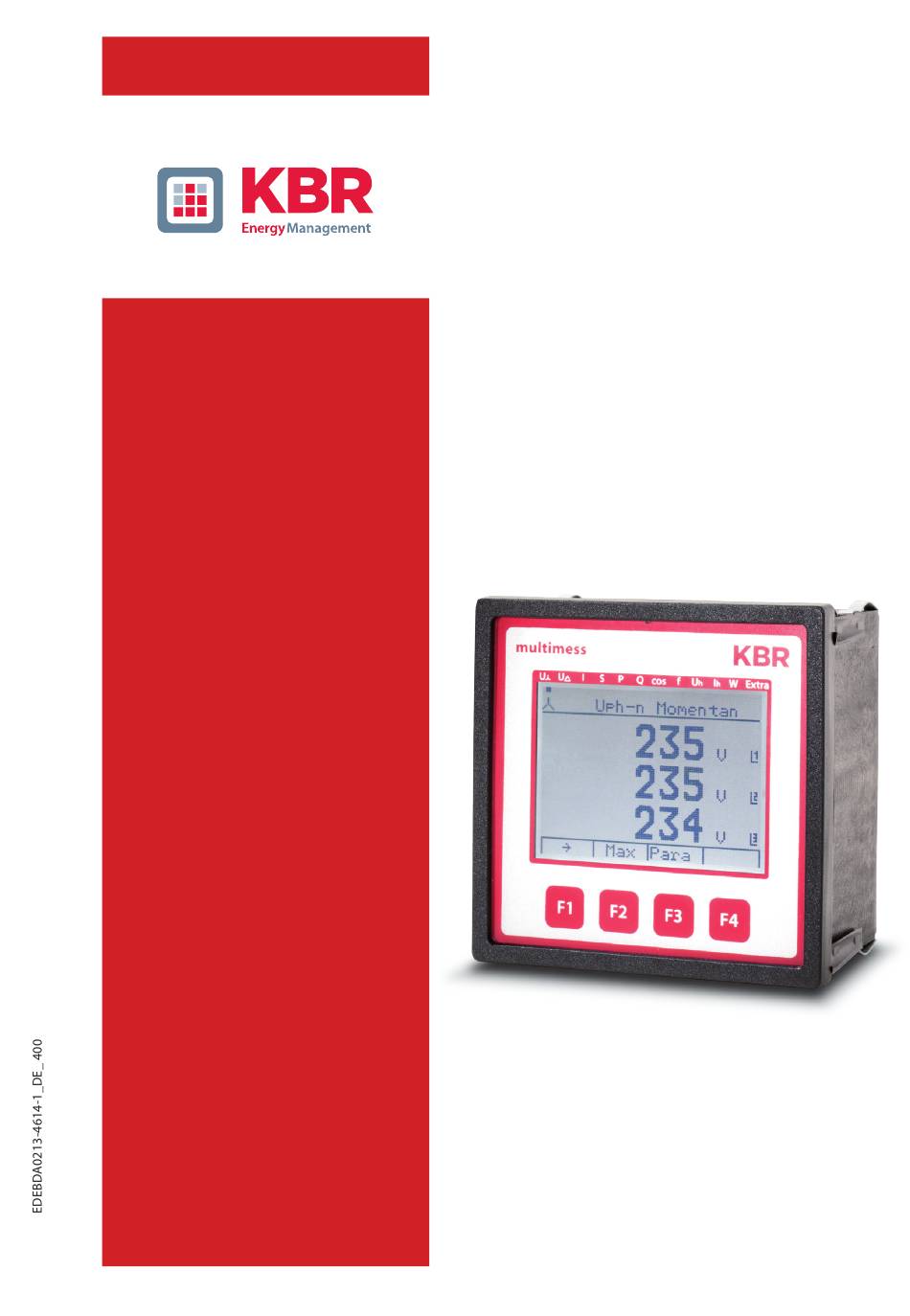

  • Seite 1 Technische Referenz Dreiphasiges Netzmessinstrument multimess 4F96 LCD Ihr Partner in Sachen Netzanalyse System deutsch...
  • Seite 2 © KBR Kompensationsanlagenbau GmbH Satz- und Druckfehler sowie technische Änderungen vorbehalten...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis KBR multimess 4F96 Inhalt Bedien- und Anzeigeteil ....21 5.1.1 Beschreibung der Tasten und An- Einleitung ..........6 zeigen ........... 22 Bedienungsanleitung ......6 Einstellbereiche ........ 23 Bestimmungsgemäßer Gebrauch .6 Prinzipielle Geräteprogrammierung 1.2.1 Je nach Optionskarte (Opt.) hat das Gerät folgende Funktionen: ....7 5.3.1...
  • Seite 4 KBR multimess 4F96 Inhaltsverzeichnis 6.7.2 Untermenü 6.12.1 Wandlerverhältnis einstellen ..39 Summen-Leistungsfaktor ....31 6.12.2 Zeit und Buskommunikation ..39 Hauptmenü F Frequenz ....32 6.12.3 Anzeige und Dämpfungsfaktor Hauptmenü U Klirrfaktor einstellen ..........39 Spannung ........... 33 6.12.4 Sprache und Impulsausgang 6.9.1...
  • Seite 5 Unterstützte Modbus-Befehle ...111 9.1.1 Hauptmenü Extra ......58 11.2 Datenformate ........111 9.1.2 Busprotokoll ändern ....58 11.3 Schnittstellenparameter ....115 KBR eBus TCP Konfiguration 11.4 Optionskarten .........115 über das Display ....... 60 11.5 Geräteeinstellungen ....116 KBR eBus TCP Konfiguration über die Ethernet-Schnittstelle 11.6 Kommandos ........123...

  • Seite 6: Einleitung

    KBR multimess 4F96 Einleitung Einleitung Vielen Dank, dass Sie sich für ein KBR-Qualitätsprodukt entschieden haben. Damit Sie mit der Bedienung und Programmierung des Geräts vertraut werden und Sie immer den vollen Funktionsumfang dieses qualitativ hochwertigen Produktes nutzen können, sollten Sie die vorliegende Bedienungsanleitung aufmerksam durchlesen.

  • Seite 7: Je Nach Optionskarte (Opt.) Hat Das Gerät Folgende Funktionen

    1.2.1 Je nach Optionskarte (Opt.) hat das Gerät folgende Funktionen: Hinweis Das Gerät multimess 4F96 LCD wird mit verschiedenen Optionenplatinen ge- liefert. Die Bedienungsanleitung beschreibt deshalb alle möglichen Optionen. Bitte entnehmen Sie die tatsächliche Version dem Typenschild am Gerät. Option 0: ...

  • Seite 8: Sicherheitsrelevante Zeichenerklärungen

    KBR multimess 4F96 Einleitung Sicherheitsrelevante Zeichenerklärungen Dieses Handbuch enthält Hinweise, die Sie zu Ihrer persönlichen Sicherheit sowie zur Vermeidung von Sachschäden beachten müssen. Die Hinweise sind durch ein Warndreieck bzw. durch ein Info - Symbol hervorgehoben, und je nach Gefährdungsgrad dargestellt.
  • Seite 9 Einleitung KBR multimess 4F96 Bei der Montage sind die geltenden DIN / VDE Vorschriften zu beachten! Netzanschluss, Inbetriebsetzung und Betrieb eines Gerätes darf nur von quali- fiziertem Personal vorgenommen werden. Qualifiziertes Personal im Sinne der sicherheitstechnischen Hinweise dieser Bedienungsanleitung sind Personen, die die Berechtigung haben, Geräte, Systeme und Stromkreise gemäß...

  • Seite 10: Produkthaftung

    Jedes Gerät wird vor seiner Auslieferung einem Langzeittest unterzogen. Bezüglich der Produkthaftung verweisen wir an dieser Stelle auf unsere allge- meinen Geschäftsbedingungen für Elektronikgeräte, die Sie unte www.kbr.de nachlesen können. Die zugesicherten Eigenschaften des Geräts gelten grundsätzlich nur bei be- stimmungsgemäßem Gebrauch!

  • Seite 11: Funktionsumfang

    Funktionsumfang KBR multimess 4F96 Funktionsumfang Die elektronischen Netzmessgeräte der Serie multimess 4F96 messen und überwachen alle wichtigen Größen im Dreiphasen-Drehstromnetz und sind in mehreren Varianten verfügbar. Ein Impulsausgang ist in allen Geräten enthal- ten. Die Speicherung des Lastprofils (P+ P- / Q+ Q-) ist bis auf das Einstiegsgerät 4F96-0…...

  • Seite 12: Geräteübersicht

    KBR multimess 4F96 Geräteübersicht Geräteübersicht multimess Extra Uph-n Momentan ® Para Bedienstruktur In der folgenden Übersicht können Sie auf einen Blick die Bedienstruktur erken- nen. Um einen genaueren Einblick zu erhalten, lesen Sie bitte “Menüübersicht”. Rev. 4.00...
  • Seite 13 Geräteübersicht KBR multimess 4F96 Rev. 4.00...
  • Seite 14 KBR multimess 4F96 Geräteübersicht Rev. 4.00...

  • Seite 15: Installation

    Installation KBR multimess 4F96 Installation In diesem Kapitel werden beschrieben: „Montage des Geräts”  „Anschlussplan”  „Klemmenbelegung”  „Gepufferter Langzeitspeicher”  Montage des Geräts Bei der Montage sind die geltenden VDE-Vorschriften zu beachten. Vor Anschluss des Gerätes an die Stromversorgung ist zu überprüfen, ob die örtlichen Netzverhältnisse den Angaben auf dem Typenschild entsprechen.

  • Seite 16: Drehfeld

    KBR multimess 4F96 Installation Hinweis Folgende Punkte sind beim Anschluss des Gerätes an das zu messende Dreh- stromsystem zu beachten: - Energieflussrichtung - Zuordnung - Messspannungseingang / Stromwandlereingang 4.1.1 Drehfeld Das Gerät kann sowohl mit „Rechts“- oder „Linksdrehfeld“ betrieben werden.

  • Seite 17: Stromwandleranschluss

    Der Stromwandler an Klemme 20/21 (k1/l1) muss in der Phase angeordnet sein, von der die Messspannung für die Klemme 10 (L1) abgegriffen wird. Dasselbe gilt für die restlichen Wandlerund Messspannungsanschlüsse. Die Phasenfolge lässt sich mit Hilfe des multimess 4F96 LCD folgendermaßen überprüfen: 1. Wechseln Sie hierzu ins Hauptmenü „I“.

  • Seite 18: Anschlussplan

    KBR multimess 4F96 Installation Anschlussplan multimess 4F96 LCD - Anschluss-Schema-DE-GB-/ M.Hi. 3511-2-110830 Strom ußrichtung / current direction Option PE 1 10 11 12 13 20 21 22 23 24 25 30 31 32 33 L1 L2 L3 N k1 L1 k2 L2 k3 L3...

  • Seite 19: Klemmenbelegung

    Installation KBR multimess 4F96 Klemmenbelegung Stromversorgungsanschluss Klemme1 (L) und 2 (N): Zur Stromversorgung des Gerätes wird eine Steuerspannung benötigt. Das Gerät ist mit einem Mehrbereichsnetzteil ausge- stattet und kann mit Spannungen von 85 - 265V AC/DC versorgt werden. Messeingang für Spannung...

  • Seite 20: Gepufferter Langzeitspeicher

    Signale können z.B. von einem Maximum- wächter oder einer übergeordneten ZLT direkt weiterverarbeitet werden. Schnittstellenanschluss Klemme 90 (Masse): Zur Kommunikation am KBR eBus oder 91 (A) Modbus 92 (B) Gepufferter Langzeitspeicher Das Gerät verfügt optional über einen internen Datenspeicher, der zur Erhal- tung der Langzeitdaten gepuffert ist.

  • Seite 21: Arbeiten Mit Dem System

    Arbeiten mit dem System KBR multimess 4F96 Arbeiten mit dem System In diesem Kapitel erfahren Sie, wie Sie das multimess 4F96 im täglichen Einsatz bedienen. Sie finden hier außerdem Verweise auf den vollständigen Funktions- umfang. Bedien- und Anzeigeteil multimess Extra Uph-n Momentan ®...

  • Seite 22: Beschreibung Der Tasten Und Anzeigen

    KBR multimess 4F96 Arbeiten mit dem System 5.1.1 Beschreibung der Tasten und Anzeigen 1 Navigationsleiste des Displays Die Navigationsleiste zeigt das ausgewählte Hauptmenü und erleichtert somit die Bedienung des Gerätes erheblich. Der Anwender erkennt sofort in welchem Menü er sich gerade befindet.

  • Seite 23: Einstellbereiche

    0 bis 6 Arbeitsimpulsausgang Wirk-, Blindarbeit 0,001 bis 9990 Impulse KWH bzw. kvar Arbeitsimpulslänge 30 bis 999 Millisekunden Melderelais Anzugverzögerung 0 bis 255 Sekunden Melderelais Abwurfverzögerung 0 bis 255 Sekunden Messperiodensynchronisation Intern, KBR eBus, bei Tarifumschaltung Tarifumschaltung Intern, KBR eBus Rev. 4.00...

  • Seite 24: Prinzipielle Geräteprogrammierung

    KBR multimess 4F96 Arbeiten mit dem System Prinzipielle Geräteprogrammierung Die Menüführung des multimess 4F96 LCD ist selbsterklärend. Der Benutzer wird durch Bedienhinweise am Display in der jeweiligen Situation vom Gerät geführt und unterstützt. Als Beispiel für die grundsätzliche Vorgehensweise der Programmierung werden die Funktionen im Menü...
  • Seite 25 Arbeiten mit dem System KBR multimess 4F96 Nach Drücken der Taste (G1) erscheint im Hot-Key-Bereich des Dis-  plays folgende Anzeige: Menü: U Phase - N Rücksprung  Uph-n 1.Grenzwer Wechsel zur Bearbeitung  Menüüberschrift Grenzwert 2 nach Drücken einer...
  • Seite 26 KBR multimess 4F96 Arbeiten mit dem System Nach Drücken der Taste (EDIT) erscheint im Hot-Key-Bereich des  Displays folgende Anzeige: Menü: U Phase - N Rücksprung  Wandlerverh. U Scrollen durch die Zeilen  Menüüberschrift im Wertebereich Hotkeybereich nach Drücken einer...

  • Seite 27: Menüübersicht

    Menüübersicht KBR multimess 4F96 Menüübersicht In diesem Kapitel finden Sie eine vollständige Übersicht aller Menüs und Menüeinträge des multimess. Hauptmenü Uph-n Spannung Menü: U Phase - N Blättern durch  das Hauptmenü Uph-n Momentan Anzeige und Bearbeitung von  Menüüberschrift...

  • Seite 28: Hauptmenü I Strom

    KBR multimess 4F96 Menüübersicht Hauptmenü I Strom Menü: I Momentan Blättern durch das  Hauptmenü I Momentan Anzeige und Bearbeitung von Min-  Menüüberschrift und Maximumwerten Hotkeybereich nach Drücken einer Taste siehe rechts Parametrierung  Para => Grenzwerte und Spannungswandler Weiter zum Untermenü...

  • Seite 29: Untermenü Inm Mittelwert Neutralleiterstrom

    Menüübersicht KBR multimess 4F96 6.3.3 Untermenü Inm Mittelwert Neutralleiterstrom Blättern durch das  In Mittelwert Hauptmenü Anzeige und Bearbeitung von  Min- und Maximumwerten Parametrierung von Grenzwerten  Para Rücksprung ins Hauptmenü  Hauptmenü S Scheinleistung Blättern durch das ...

  • Seite 30: Hauptmenü P Wirkleistung

    KBR multimess 4F96 Menüübersicht Hauptmenü P Wirkleistung: Menü: P Momentanwert Blättern durch das  Hauptmenü P Momentanwert Anzeige und Bearbeitung von  Menüüberschrift Min- und Maximumwerten Hotkeybereich nach Drücken einer Taste siehe rechts Parametrierung  Para PQS· => Grenzwerte Untermenü Summenwerte für ...

  • Seite 31: Hauptmenü Cos Phi

    Menüübersicht KBR multimess 4F96 Hauptmenü Cos Phi Menü: cosMomentanwert Blättern durch das  Hauptmenü cos¢ Momentan Anzeige und Bearbeitung von  Menüüberschrift Min- und Maximumwerten nach Drücken einer Hotkeybereich Taste siehe rechts Einsprung für Parametrierung  Para † => Grenzwerte Untermenü...

  • Seite 32: Hauptmenü F Frequenz

    KBR multimess 4F96 Menüübersicht Hauptmenü F Frequenz Menü: F Momentanwert Blättern durch das  Hauptmenü Freq Momentan Anzeige und Bearbeitung von  Menüüberschrift Maximumwerten nach Drücken einer Hotkeybereich Taste siehe rechts Einsprung für Parametrierung  Para => Grenzwerte Rev. 4.00...

  • Seite 33: Hauptmenü U H

    Menüübersicht KBR multimess 4F96 Hauptmenü U Klirrfaktor Spannung Menü: U Momentanwert Blättern durch das  Hauptmenü multimess Extra Harm. U 0.80 0.64 0.48 0.32 Weiter zu den einzelnen  Oberschwingungen 0.16 0.00 ® 6.9.1 Untermenü 3. Harm. U Zurück zum Hauptmenü...

  • Seite 34: Hauptmenü Ih Verzerrungsstromstärke

    KBR multimess 4F96 Menüübersicht 6.10 Hauptmenü Ih Verzerrungsstromstärke Menü: I Momentanwert Blättern durch das  Hauptmenü multimess Extra Harm. I Weiter zu den einzelnen  Oberschwingungen Æ 6.10.1 Untermenü 3. Harm. I Zurück zum Hauptmenü  Harm. Anzeige und Bearbeitung für ...

  • Seite 35: Hauptmenü W - Wirk- Und Blindarbeit / Bezug Und Abgabe

    Menüübersicht KBR multimess 4F96 6.11 Hauptmenü W - Wirk- und Blindarbeit / Bezug und Abgabe Menü: W Wirkarbeit und Blindarbeit Blättern durch das Hauptmenü  Wir karbei t Menüüberschrift Hotkeybereich nach Drücken einer Taste siehe rechts Einsprung für Parametrierung ...

  • Seite 36: Untermenü W Blindarbeit Bezug Niedertarif

    KBR multimess 4F96 Menüübersicht 6.11.3 Untermenü W Blindarbeit Bezug Niedertarif Rücksprung  Blindarbei t +NT Menüüberschrift Hotkeybereich nach Drücken einer Taste siehe rechts Einsprung für Parametrierung  Para Arb.- => Tarif und Synchronisation Untermenü Wirkarbeit  Abgabe Hochtarif 6.11.4 Untermenü W Wirkarbeit Abgabe Hochtarif Rücksprung...

  • Seite 37: Untermenü W Blindarbeit Abgabe Hochtarif

    Menüübersicht KBR multimess 4F96 6.11.6 Untermenü W Blindarbeit Abgabe Hochtarif Rücksprung  Blindarbei t Menüüberschrift nach Drücken einer Hotkeybereich Taste siehe rechts Einsprung für Parametrierung  Para => Tarif und Synchronisation Untermenü Blindarbeit  Abgabe Niedertarif 6.11.7 Untermenü W Blindarbeit Abgabe Niedertarif Rücksprung...

  • Seite 38: Untermenü Q Maximale Kumulierte Periodenblindleistung

    KBR multimess 4F96 Menüübersicht 6.11.9 Untermenü Q maximale kumulierte Periodenblindleistung Rücksprung  Periodenmaximu Menüüberschrift nach Drücken einer Hotkeybereich Taste siehe rechts Rücksprung ins Hauptmenü  6.12 Hauptmenü Extra Firmware Info Blättern durch das Hauptmenü  Firmware Info Geräteparametrierung  Menüüberschrift Hotkeybereich nach Drücken einer...

  • Seite 39: Wandlerverhältnis Einstellen

    Menüübersicht KBR multimess 4F96 6.12.1 Wandlerverhältnis einstellen Rücksprung  Grundpara (1) Spannungswandlerverhältnis  Menüüberschrift programmieren nach Drücken einer Hotkeybereich Taste siehe rechts Stromwandlerverhältnis  ÷ÿŸU ÷ÿŸI programmieren Weiter zu Grundpara (2)  6.12.2 Zeit und Buskommunikation Rücksprung  Grundpara (2) Zeit einstellen ...

  • Seite 40: Sprache Und Impulsausgang Einstellen

    KBR multimess 4F96 Menüübersicht 6.12.4 Sprache und Impulsausgang einstellen Rücksprung  Grundpara (4) Benutzersprache einstellen  Menüüberschrift (deutsch/ englisch) nach Drücken einer Hotkeybereich Taste siehe rechts Impulsausgang parametrieren  Spr. Imp. Weiter zu Grundpara (5)  6.12.5 Relaisausgänge parametrieren Rücksprung ...

  • Seite 41: Nullpunktsbildner

    Menüübersicht KBR multimess 4F96 6.12.7 Nullpunktsbildner Die Programmierung erfolgt wie nachstehend beschrieben: Rücksprung  Grundpara (7) Menüüberschrift Hotkeybereich nach Drücken einer Nullpunktsbildner  Taste siehe rechts aktivieren / deaktivieren Nullp Weiter zu Grundpara (1)   Nach Drücken der Taste () erscheint im Hot-Key-Bereich des...

  • Seite 42: Reset Auf Werkseinstellungen

    KBR multimess 4F96 Menüübersicht  Nach Drücken der Taste (EDIT) erscheint im Hot-Key-Bereich des Dis- plays folgende Anzeige: Verwerfen der Änderungen  Nullpunktbildner Bestätigen und Speichern der  Menüüberschrift Einstellungen Hotkeybereich nach Drücken einer Taste siehe rechts NEIN ¶ Auswahl Aus / Ein ...
  • Seite 43 Menüübersicht KBR multimess 4F96 Das Gerät wird auf Werkseinstellung zurückgesetzt, d.h. alle gespeicherten Daten gehen verloren! Davon betroffen sind u. a. sämtliche Betriebsparameter, Grenz- und Extremwer- te sowie die einstellbare Abfallverzögerung der Melderelais. Speicher für die Grenzwertverletzungen wird gelöscht. Unberührt bleiben die Einstellungen für Uhrzeit, Datum und Busadresse.

  • Seite 44: Technische Daten Multimess 4F96

    KBR multimess 4F96 Technische Daten multimess 4F96 Technische Daten multimess 4F96 Mess- und Anzeigegrößen Kurvenform für U und I beliebig Spannung Effektivwert eines Phase - 0: U L1-N L2-N L3-N Messintervalls Phase - Phase: U L1-2 L2-3 L3-1 Einheiten [V; kV] Umschaltung der Anzeige erfolgt...
  • Seite 45 Technische Daten multimess 4F96 KBR multimess 4F96 Blind- Berechnung -> ind. ; Unterscheidung ind./ cap. gesamt leistung & kap. Einheiten [Var; kvar; Mvar]; Umschaltung der Anzeige erfolgt automatisch. Messbereich 0.00VAr bis 999Mvar Leistungs- Berechnung -> ind. cosφ ; cosφ ; cosφ...

  • Seite 46: Messgenauigkeit

    KBR multimess 4F96 Technische Daten multimess 4F96 Messgenauigkeit Strom ± 0,5 % / ± 1Digit Spannung ± 0,5 % / ± 1Digit Scheinleistung ± 1 % / ± 1Digit Wirkleistung ± 1 % / ± 1Digit Blindleistung ± 1 % / ± 1Digit Frequenz ±...

  • Seite 47: Stromversorgung

    Technische Daten multimess 4F96 KBR multimess 4F96 Stromversorgung Stromversorgung 85 bis 265V AC/DC 50/60 Hz; 15VA siehe Angabe auf Typenschild Hardware Ein- und Ausgänge 7.6.1 Hardware Eingänge Messein- 2; U 3 x 5V..100V...120V AC (Messbereich 1) L1-L L2-L3 L3-L1 3 x 20V... 500V...600V AC (Messbereich 2) gänge für...

  • Seite 48: Elektrischer Anschluss

    KBR multimess 4F96 Technische Daten multimess 4F96 Elektrischer Anschluss Anschlusselemente Schraubklemmen Zulässiger Querschnitt der 2,5 mm Anschlussleitungen Mess- Absicherung max. 6 A spannungs- eingänge Mess- Absicherung KEINE!!! stromein- Stromwandlerklemmen k und l vor dem gänge Öffnen des Stromkreises immer kurzschließen!

  • Seite 49: Normen Und Sonstiges

    Technische Daten multimess 4F96 KBR multimess 4F96 Normen und Sonstiges Umge- Normen DIN EN 60721-3-3/A2: 1997-07; 3K5+3Z11; bungs- (IEC721-3-3; 3K5+3Z11) Bedingun- Betriebstempe- - 5°C ….+55°C ratur Luftfeuchtigkeit 5% …..95% nicht kondensierend Lagertemperatur -25°C ….+70°C Elektrische Normen DIN EN 61010-1 2002-08...

  • Seite 50: Werkseinstellungen Nach Einem Reset

    KBR multimess 4F96 Technische Daten multimess 4F96 7.10 Werkseinstellungen nach einem Reset Primärspannung / Sekundär- 400 V spannung Primärstrom / Sekundärstrom Nullpunktsbildner Messperiodendauer 15 Minuten Messperiode Strommittelwertszeit 10 Minuten Ziel-Cosφ für fehlende Induktiv 0,98 Kompensationsleistung Sommerzeit von Monat 03 bis 10 Frequenznachführung...

  • Seite 52: Modbus Schnittstelle

    Beschreibung Modbus Schnittstelle für Modbus RTU bzw. ASCII Das multimess 4F96 ist wahlweise mit einer Schnittstelle für Modbus RTU bzw. ASCII ausgerüstet. Um diese zu nutzen, muß das Gerät von KBR eBus auf das Busprotokoll Modbus RTU bzw. ASCII umgestellt werden.
  • Seite 53 Änderung abspeichern oder mit der Taste verwerfen. Das Gerät führt einen Neustart durch und übernimmt die neue Einstellung. Menü-Überschrift Bsarameter     Display Hot-Key-Bereich  ModB EDIT Auswählen des Busprotokolls (KBR eBus oder Modbus). Modbus Einstellungen aufrufen Rücksprung Rev. 4.00...
  • Seite 54 KBR multimess 4F96  Mit der Taste die Modbus Einstellungen aufrufen. Menü-Überschrift ModBs Einsteng     Display Hot-Key-Bereich  EDIT Parametrieren des Busprotokolls Modbus. Rücksprung  Mit der Taste das Einstellmenü für Modbus-Adresse und Busprotokoll aufrufen. Es können folgende Protokolle eingestellt werden: 4,8k Baud, 9,6k Baud, 19,2k Baud mit der jeweiligen Parität even / odd oder no Parity im...

  • Seite 55: Beschreibung Ethernet Schnittstelle Für Modbus Tcp

    KBR multimess 4F96 Beschreibung Ethernet Schnittstelle für Modbus TCP Das multimess 4F96 ist optional mit einer Schnittstelle für Modbus TCP erhältlich. . 8.2.1 Hauptmenü Extra Menü-Überschrift Firmware Info     Display Hot-Key-Bereich  Set Med. Meldungen über Grenzwertverletzungen Geräteparametriermenü...

  • Seite 56: Modbus Tcp Konfiguration Über Die Ethernet-Schnittstelle (Telnet)

    KBR multimess 4F96  Mit der Taste das Einstellmenü für IP-Adresse und Netmask aufrufen. Bei der Netmask - Eingabe ist Folgendes zu beachten Network Class Host Bits Netmask 255.0.0.0 255.255.0.0 255.255.255.0 Die Werkseinstellung ist 8 Bit (255.255.255.0) Modbus TCP Konfiguration über die Ethernet-Schnittstelle (Telnet) Das Modbus TCP Interface des multimess 4F96 kann über die Ethernetschnittstelle via...
  • Seite 57 KBR multimess 4F96 Mit der Returntaste öffnet sich nun das Konfigurationsmenü. Model: Device Server Plus+! (Firmware Code:XA) Modbus/TCP to RTU Bridge Setup 1)Network/IP Settings: IP Address ....10.66.22.98 Default Gateway .... --- not set --- Netmask ....255.255.255.000 2) Serial & Mode Settings: Protocol ....

  • Seite 58: Ethernet Schnittstelle Für Ebus Tcp

    KBR multimess 4F96 Anhang: Ethernet Schnittstelle für eBus TCP Das multimess 4F96 ist optional mit einer Schnittstelle für eBus TCP erhältlich. 9.1.1 Hauptmenü Extra Menü-Überschrift Firmware Info     Display Hot-Key-Bereich  Set Med. Meldungen über Grenzwertverletzungen Geräteparametriermenü...
  • Seite 59 KBR multimess 4F96  Nach betätigen der Taste erscheint die Anzeige: Menü-Überschrift Grndara (2)     Display Hot-Key-Bereich  Zeit LA  LAN Einstellungen aufrufen  Mit der Taste die LAN Einstellungen aufrufen:. Menü-Überschrift LA Einsteng  ...

  • Seite 60: Kbr Ebus Tcp Konfiguration Über Das Display

    KBR multimess 4F96 KBR eBus TCP Konfiguration über das Display Über das Display kann unter dem Menüpunkt LAN die IP-Adresse und unter Host die Subnet Mask abgelesen und verändert werden. Die Geräte werden vor der Auslieferung mit der IP-Adresse 192.168.0.1 versehen. Diese IP-Adresse wird auch im Display angezeigt.
  • Seite 61 KBR multimess 4F96 MAC address 00204ACC6D65 Software version V6.7.0.1 (100420) XPTEXE Press Enter for Setup Mode *** basic parameters Hardware: Ethernet TPI IP addr 192.168.0.1, no gateway set,netmask 255.255.255.0 DNS Server not set *** Security SNMP is enabled SNMP Community Name: public...
  • Seite 62 KBR multimess 4F96 *** E-mail Mail server: 0.0.0.0 Unit Domain Recipient 1: Recipient 2: - Trigger 1 Serial trigger input: disabled Channel: 1 Match: 00,00 Trigger input1: X Trigger input2: X Trigger input3: X Message : Priority: L Min. notification interval: 1 s...
  • Seite 63 KBR multimess 4F96 Change Setup: 0 Server 1 Channel 1 3 E-mail 5 Expert 6 Security 7 Defaults 8 Exit without save 9 Save and exit Your choice 0 IP Address : (192) 10.(168) 66.(000) 22.(001) 98 Set Gateway IP Address (N) N...
  • Seite 64 Die Einstellungen für die IP-Adresse, das Default Gateway und die Netmask werden unter dem Menüpunkt 0 Server vorgenommen. Die Einstellungen für die serielle Schnittstelle (KBR – eBus) werden unter dem Menüpunkt 1 Channel 1 vorgenommen (KBR eBus- Parameter 38400 Baud, 8 Datenbits, Parity even, 1 Stopbit).

  • Seite 65: Menüpunkt 0 Server , Einstellung Der Ip-Adresse

    8 Exit without save 9 Save and exit Your choice ? 9 Parameters stored ... Mit der Eingabe 9 werden die Änderungen abgespeichert und übernommen. Das multi- mess 4F96 kann nun über die KBR-PC-Software visual energy angesprochen werden. Rev. 4.00...

  • Seite 66: Einstellungen Mit Webbrowser

    KBR multimess 4F96 Einstellungen mit Webbrowser: Die Einstellungen, die mittels eines Webbrowsers gemacht werden können, sind in den nachfolgenden Bildern dokumentiert. Rev. 4.00...
  • Seite 67 KBR multimess 4F96 Rev. 4.00...
  • Seite 68 KBR multimess 4F96 Rev. 4.00...
  • Seite 69 KBR multimess 4F96 Rev. 4.00...

  • Seite 70: Profibus Dp Schnittstelle

    KBR multimess 4F96 Anhang: Profibus DP Schnittstelle Hinweis Die Verfügbarkeit der Datenpunkte ist abhängig von der Gerätevariante. 10.1 Beschreibung Profibus DP Schnittstelle Das multimess 4F96 ist optional mit einer Schnittstelle für Profibus DP erhältlich. Um diese zu nutzen, muß die Profibusadresse entsprechend eingestellt werden.
  • Seite 71 KBR multimess 4F96  Nach Betätigen der Taste erscheint die Anzeige: Menü-Überschrift Bsarameter     Display Hot-Key-Bereich  ProB Anzeige / Eingabe Profibus-Adresse 1 bis 126 Rücksprung   Nach Betätigen der Taste kann die Profibusadresse eingestellt werden.

  • Seite 72: Datenformate

    KBR multimess 4F96 10.1.3 Datenformate (unsigned) short: 0x1234 Adresse Inhalt 0x12 0x34 (unsigned) long: 0x12345678 Adresse Inhalt 0x12 0x34 0x56 0x78 Regel für die Bytereihenfolge: MSB vor LSB float: Format korrespondiert mit dem IEEE 754 Standard Darstellung 4 Byte Genauigkeit 24 Bit (...
  • Seite 73 KBR multimess 4F96 Aus dieser Darstellung können folgende Informationen entnommen werden: Das Vorzeichenbit ist 1 => negative Mantisse Der Wert des Exponenten beträgt 10000010 bin oder 130 dez. Für den Exponenten ergibt sich damit: 130 - 127 = 3 Die Mantisse enthält folgenden Wert: 10010000000000000000000 Am linken Ende der Mantisse befindet sich der Dezimalpunkt, dem eine 1 vorausgeht.
  • Seite 74 KBR multimess 4F96 Exponent: 10000100 bin = 132 dez  Exp.= 132-127=5 Mantisse:  VZ=positiv 01101010110101001111111 bin Dezimalpunkt an erster Stelle der Mantisse angefügt  . 01101010110101001111111 Führende 1 vor dem Dezimalpunkt  1. 01101010110101001111111 Berücksichtigung des Exponenten (=5)  101101. 010110101001111111...
  • Seite 75 KBR multimess 4F96 Adresse Format MMMMMMMM MMMMMMMM MMMMMMMM MMMMMMMM Binär 1 1 0 1 1 1 1 1 0 0 1 1 1 0 1 1 0 1 1 0 0 1 0 0 0 1 0 1 1 0 1 0...

  • Seite 76: Gsd-Datei

    Der Offset der jeweiligen Werte in den Eingabedaten ergibt sich durch die Länge der jeweils angegebenen Datenformate. ;---------------------------------------------------------------------; ; GSD Profimess 3 Netzmessgeraet für PROFIBUS DP ; Fa. KBR GmbH, Am Kiefernschlag 7 , 91126 Schwabach ; Tel.: 09122/6373-0 ; Stand: 10.03.2004 ;-------------------------------------------------------------------;...
  • Seite 77 KBR multimess 4F96 9.6_supp ; Baudrate 9.6kB supported 19.2_supp ; Baudrate 19.2kB supported 93.75_supp ; Baudrate 93.75kB supported 187.5_supp ; Baudrate 187.5kB supported 500_supp ; Baudrate 500kB supported 1.5M_supp ; Baudrate 1.5MB supported 3M_supp ; Baudrate 3MB supported 6M_supp ; Baudrate 6MB support 12M_supp ;...
  • Seite 78 KBR multimess 4F96 Ext_User_Prm_Data_Ref(3)=1 Module=“device status (read and reset)“ 0x91, 0xA0 ; reset status with <> 0 in Outputdata EndModule Module=“clear-commands“ 0xA0 ; Bit0: reset extreme values (maxima) ; Bit1: reset extreme values (minima) ; Bit2: reset endless active work counter HT/LT consumption ;...
  • Seite 79 KBR multimess 4F96 Module=“cos Phi L1-L3“ 0x41,0x8B, float EndModule Module=“powerfactor L1-L3“ 0x41,0x8B, float EndModule Module=“THD voltage L1-L3“ 0x41,0x8B, 10 float EndModule Module=“voltage 3.Harm. L1-L3“ 0x41,0x8B, 11 float EndModule Module=“voltage 5.Harm. L1-L3“ 0x41,0x8B, 12 float EndModule Module=“voltage 7.Harm.L1-L3“ 0x41,0x8B, 13 float EndModule Module=“voltage 9.Harm.L1-L3“...
  • Seite 80 KBR multimess 4F96 Module=“max: voltage PH-N L1-L3“ 0x41,0x8B, 30 float EndModule Module=“max: voltage PH-PH L1-L3“ 0x41,0x8B, 31 float EndModule Module=“max: current L1-L3“ 0x41,0x8B, 32 float EndModule Module=“max: current average. L1-L3“ 0x41,0x8B, 33 float EndModule Module=“max: appearent power L1-L3“ 0x41,0x8B, 34...
  • Seite 81 KBR multimess 4F96 Module=“max: current 5.Harm. L1-L3“ 0x41,0x8B, 51 float EndModule Module=“max: current 7.Harm.L1-L3“ 0x41,0x8B, 52 float EndModule Module=“max: current 9.Harm.L1-L3“ 0x41,0x8B, 53 float EndModule Module=“max: current 11.Harm.L1-L3“ 0x41,0x8B, 54 float EndModule Module=“max: current 13.Harm.L1-L3“ 0x41,0x8B, 55 float EndModule Module=“max: current 15.Harm.L1-L3“...
  • Seite 82 KBR multimess 4F96 Module=“max-date: current average L1-L3“ 0x41,0x8B, 71 unsigned long 12 EndModule Module=“max-date: appearent power L1-L3“ 0x41,0x8B, 72 unsigned long 12 EndModule Module=“max-date: active power L1-L3“ 0x41,0x8B, 73 unsigned long 12 EndModule Module=“max-date: reactive power L1-L3“ 0x41,0x8B, 74 unsigned long 12 EndModule Module=“max-date: cos Phi L1-L3“...
  • Seite 83 KBR multimess 4F96 EndModule Module=“max-date: voltage 19.Harm.L1-L3“ 0x41,0x8B, 86 unsigned long 12 EndModule Module=“max-date: dist. currentL1-L3“ 0x41,0x8B, 87 unsigned long 12 EndModule Module=“max-date: current 3.Harm. L1-L3“ 0x41,0x8B, 88 unsigned long 12 EndModule Module=“max-date: current 5.Harm. L1-L3“ 0x41,0x8B, 89 unsigned long 12 EndModule Module=“max-date: current 7.Harm.L1-L3“...
  • Seite 84 KBR multimess 4F96 Module=“min-date: current avg L1-L3“ 0x41,0x8B,100 ; - unsigned long EndModule Module=“min-date: appearent power L1-L3“ 0x41,0x8B,101 ; - unsigned long EndModule Module=“min-date: active power L1-L3“ 0x41,0x8B,102 ; - unsigned long EndModule Module=“min-date: reactive power L1-L3“ 0x41,0x8B,103 ; - unsigned long EndModule Module=“min-date: cos Phi L1-L3“...
  • Seite 85 KBR multimess 4F96 EndModule Module=“max: total appearent power“ 0x41,0x83,120 float EndModule Module=“max: powerfactor“ 0x41,0x83,121 float EndModule Module=“min: frequency“ 0x41,0x83,122 float EndModule Module=“min: zero conductor current“ 0x41,0x83,123 float 4 EndModule Module=“min: avg zero conductor current“ 0x41,0x83,124 float EndModule Module=“min: total active power“...
  • Seite 86 KBR multimess 4F96 Module=“min-date: zero cond. current“ 0x41,0x83,137 unsigned long EndModule Module=“min-date: avg zero cond.current“ 0x41,0x83,138 unsigned long EndModule Module=“min-date: total active power“ 0x41,0x83,139 unsigned long EndModule Module=“min-date: total reactive power“ 0x41,0x83,140 unsigned long EndModule Module=“min-date: total appearent power“ 0x41,0x83,141...
  • Seite 87 KBR multimess 4F96 Module=“t‘month:act.work HT/LT cons.“ 0x41,0x87,150 float EndModule Module=“t‘month:react.work HT/LT cons.“ 0x41,0x87,151 varh float EndModule Module=“last month:act.work HT/LT cons.“ 0x41,0x87,152 float EndModule Module=“last month:react.work HT/LT con.“ 0x41,0x87,153 varh float EndModule Module=“act. work HT/LT recovery“ 0x41,0x87,154 float EndModule Module=“react. work HT/LT recovery“...
  • Seite 88 KBR multimess 4F96 EndModule Module=“status of inputs 1 & 2(bitcoded)“ 0x41,0x83,169 unsigned long EndModule Module=“act.period value P consumption“ 0x41,0x83,170 float EndModule Module=“act.period value Q consumption“ 0x41,0x83,171 float EndModule Module=“act.period value P recovery“ 0x41,0x83,172 loat EndModule Module=“act.period value Q recovery“ 0x41,0x83,173...
  • Seite 89 KBR multimess 4F96 ; modules for double-precision work-counter readouts Module=“act. work HT/LT cons. precision“ 0x41,0x8F,165 double EndModule Module=“react. work HT/LT cons. precis.“ 0x41,0x8F,166 varh double EndModule Module=“act. work HT/LT rec. precision“ 0x41,0x8F,167 double EndModule Module=“react. work HT/LT rec. precis.“ 0x41,0x8F,168...

  • Seite 90: Ausgabedaten

    KBR multimess 4F96 10.1.5 Ausgabedaten Es existieren 3 Module mit Ausgabedaten, die bei Bedarf verwendet werden können. Es können die Statusflags des Geräts gelesen und gelöscht werden, verschiedene Mess- werte wie Extrema oder Zählerstände zurückgesetzt und bestimmte Schaltvorgänge durchgeführt werden.
  • Seite 91 KBR multimess 4F96 Fehlerstatus Highbyte Bedeutung Netzausfall ist aufgetreten Es wurde ein Grenzwert verletzt Reserviert Externer Synchronimpuls fehlt Es wurde ein Reset durchgeführt Reserviert Reserviert Reserviert Tabelle 3 Wird dasGerät mit externem Synchronimpuls betrieben, so wird BIT3 gesetzt, wenn beim Speichern eines Periodenwertes der externe Synchronimpuls noch nicht vorhanden war.

  • Seite 92: Eingabedaten

    KBR multimess 4F96 10.2 Eingabedaten Durch beliebige Kombination der nachfolgend aufgelisteten Module können die gewünschten Eingabedaten des Profibusslave definiert werden. Format Modulname voltage PH-N L1-L3 Konfig. 0x41,0x8B, 1 float Beschreibung Spannung PH-N L1 L2 L3 Modulname voltage PH-PH L1-L3 Konfig.
  • Seite 93 KBR multimess 4F96 Format Modulname voltage 5.Harm. L1-L3 Konfig. 0x41,0x8B, 12 float Beschreibung Spannung 5.Harm. L1 L2 L3 Modulname voltage 7.Harm.L1-L3 Konfig. 0x41,0x8B, 13 float Beschreibung Spannung 7.Harm. L1 L2 L3 Modulname voltage 9.Harm.L1-L3 Konfig. 0x41,0x8B, 14 float Beschreibung Spannung 9.Harm.
  • Seite 94 KBR multimess 4F96 Format Modulname current 9.Harm.L1-L3 Konfig. 0x41,0x8B, 24 float Beschreibung Strom 9.Harm. L1 L2 L3 Modulname current 11.Harm.L1-L3 Konfig. 0x41,0x8B, 25 float Beschreibung Strom 11.Harm. L1 L2 L3 Modulname current 13.Harm.L1-L3 Konfig. 0x41,0x8B, 26 float Beschreibung Strom 13.Harm.
  • Seite 95 KBR multimess 4F96 Format Modulname max: reactive power L1-L3 Konfig. 0x41,0x8B, 36 var float Beschreibung Maximum: Blindleistung L1 L2 L3 Modulname max: cos Phi L1-L Konfig. 0x41,0x8B, 37 float Beschreibung Maximum: cos Phi L1 L2 L3 Modulname max: powerfactor L1-L3 Konfig.
  • Seite 96 KBR multimess 4F96 Format Modulname max: current 3.Harm. L1-L3 Konfig. 0x41,0x8B, 50 float Beschreibung Maximum: Strom 3.Harm. L1 L2 L3 Modulname max: current 5.Harm. L1-L3 Konfig. 0x41,0x8B, 51 float Beschreibung Maximum: Strom 5.Harm. L1 L2 L3 Modulname max: current 7.Harm.L1-L3 Konfig.
  • Seite 97 KBR multimess 4F96 Format Modulname min: current average. L1-L3 Konfig. 0x41,0x8B, 62 float Beschreibung Minimum: Strom Mittelw. L1 L2 L3 Modulname min: appearent power L1-L3 Konfig. 0x41,0x8B, 63 VA float Beschreibung Minimum: Scheinleistung L1 L2 L3 Modulname min: active power L1-L3 Konfig.
  • Seite 98 KBR multimess 4F96 Format Modulname max-date: reactive power L1-L3 unsigned Konfig. 0x41,0x8B, 74 long Beschreibung Maximum-Datum: Blindleistung L1 L2 L3 Modulname max-date: cos Phi L1-L unsigned Konfig. 0x41,0x8B, 75 long Beschreibung Maximum-Datum: cos Phi L1 L2 L3 Modulname max-date: powerfactor L1-L3 unsigned Konfig.
  • Seite 99 KBR multimess 4F96 Format Modulname max-date: voltage 19.Harm.L1-L3 unsigned Konfig. 0x41,0x8B, 86 long Beschreibung Maximum-Datum: Spannung 19.Harm. L1 L2 L3 Modulname max-date: dist. currentL1- L3 unsigned Konfig. 0x41,0x8B, 87 long Beschreibung Max.-Datum: Summe Oberschwingungsströme L1 L2 L3 Modulname max-date: current 3.Harm. L1-L3 unsigned Konfig.
  • Seite 100 KBR multimess 4F96 Format Modulname min-date: voltage PH-PH L1-L3 unsigned Konfig. 0x41,0x8B, 98 long Beschreibung Minimum-Datum: Spannung PH-PH L1 L1 L2 L3 Modulname min-date: current L1-L3 unsigned Konfig. 0x41,0x8B, 99 long Beschreibung Minimum-Datum: Strom L1 L2 L3 Modulname min-date: current avg L1-L3 unsigned Konfig.
  • Seite 101 KBR multimess 4F96 Modulname Konfig. Beschreibung Format frequency 0x41,0x83,106 Netzfrequenz float zero conductor 0x41,0x83,107 Nulleiterstrom float current average zero con- 0x41,0x83,108 Mittelwert Nulleiterstrom float ductor current total active power 0x41,0x83,109 Ges. Wirkleistung float total reactive 0x41,0x83,110 Ges. Blindleistung var float...
  • Seite 102 KBR multimess 4F96 Modulname Konfig. Beschreibung Format min: powerfactor 0x41,0x83,128 Minimum: Leistungsfaktor float max-date: unsigned 0x41,0x83,129 Maximum-Datum: Netzfrequenz frequency long max-date: zero unsigned 0x41,0x83,130 Maximum-Datum: Nulleiterstrom cond. current long max-date: avg zero Maximum-Datum: unsigned 0x41,0x83,131 cond.current Mittelwert Nulleiterstrom long max-date: total...
  • Seite 103 KBR multimess 4F96 Modulname Konfig. Beschreibung Format Heute:Blindarbeit HT Bezug varh float today: react.Work 0x41,0x87,147 HT/LT cons. Heute:Blindarbeit NT Bezug varh float Vortag:Wirkarbeit HT Bezug Wh float y‘day: act.Work 0x41,0x87,148 HT/LT cons. Vortag:Wirkarbeit NT Bezug Wh float Vortag:Blindarbeit HT Bezug varh float y‘day: react.Work...
  • Seite 104 KBR multimess 4F96 Modulname Konfig. Beschreibung Format act.period value P Zuletzt gespeicherter Perioden- 0x41,0x83,170 float consumption wert Wirkleistung Bezug act.period value Q Zuletzt gespeicherter Perioden- 0x41,0x83,171 var float consumption wert Blindleistung Bezug act.period value P Zuletzt gespeicherter Perioden- 0x41,0x83,172 float...
  • Seite 105 KBR multimess 4F96 Modulname Konfig. Beschreibung Format limit Violations Grenzwertbytes 8 bis 11 0x41,0x83,202 DWORD Bytes 8..11 (bitcodiert) Siehe Tabelle 6 limit Violations Grenzwertbytes 12 bis 15 0x41,0x83,203 DWORD Bytes 12..15 (bitcodiert) Siehe Tabelle 6 limit Violations Grenzwertbytes 16 bis 19...
  • Seite 106 KBR multimess 4F96 Grenzwert Wert Bedeutung BITCODIERT .0: 1.Grenzwert Scheinleistung L1 .1: 1.Grenzwert Scheinleistung L2 .2: 1.Grenzwert Scheinleistung L3 .3: 2.Grenzwert Scheinleistung L1 .4: 2.Grenzwert Scheinleistung L2 .5: 2.Grenzwert Scheinleistung L3 .6: 1.Grenzwert Wirkleistung L1 .7: 1.Grenzwert Wirkleistung L2 BITCODIERT .0: 1.Grenzwert Wirkleistung L3...
  • Seite 107 KBR multimess 4F96 Grenzwert Wert Bedeutung BITCODIERT .0: 2.Grenzwert Spannung 3.Harm. L2 .1: 2.Grenzwert Spannung 3.Harm. L3 .2: 1.Grenzwert Spannung 5.Harm. L1 .3: 1.Grenzwert Spannung 5.Harm L2 .4: 1.Grenzwert Spannung 5.Harm L3 .5: 2.Grenzwert Spannung 5.Harm. L1 .6: 2.Grenzwert Spannung 5.Harm L2 .7: 2.Grenzwert Spannung 5.Harm L3...
  • Seite 108 KBR multimess 4F96 Grenzwert Wert Bedeutung BITCODIERT .0: 1.Grenzwert Strom 3.Harm. L3 .1: 2.Grenzwert Strom 3.Harm. L1 .2: 2.Grenzwert Strom 3.Harm. L2 .3: 2.Grenzwert Strom 3.Harm. L3 .4: 1.Grenzwert Strom 5.Harm. L1 .5: 1.Grenzwert Strom 5.Harm.L2 .6: 1.Grenzwert Strom 5.Harm.L3 .7: 2.Grenzwert Strom 5.Harm.
  • Seite 109 KBR multimess 4F96 Grenzwert Wert Bedeutung BITCODIERT .0: 1.Grenzwert Ges. Wirkleistung .1: 2.Grenzwert Ges. Wirkleistung .2: 1.Grenzwert Ges. Blindleistung .3: 2.Grenzwert Ges. Blindleistung .4: 1.Grenzwert Ges. Scheinleistung .5: 2.Grenzwert Ges. Scheinleistung .6: 1.Grenzwert Leistungsfaktor .7: 2.Grenzwert Leistungsfaktor reserviert Tabelle 6...

  • Seite 110: Beispiel Zur Einbindung In Eine

    KBR multimess 4F96 10.3 Beispiel zur Einbindung in eine Simatic-Steuerung S7-300 Da die 300er Steuerung aus dem Hause Siemens keine konsistenten Daten von 3 bzw. >4 Bytes verarbeiten können, ist es notwendig die Daten mittels SFC14 zu lesen. Das folgende Beispiel soll dies verdeutlichen.

  • Seite 111: Anhang

    KBR multimess 4F96 Anhang: Datenpunktbeschreibung für das Modbus-Protokoll 11.1 Unterstützte Modbus-Befehle 0x02 Read Discrete Inputs 0x04 Read Input Registers 0x06 Write Single Input Register 0x10 Write Multiple Registers 0x2B Read Device Identification Das Multimess Comfort unterstützt keine Broadcast-Befehle. Alle beschriebenen Modbus Befehle sind gerätespezifische Befehle.
  • Seite 112 KBR multimess 4F96 float: Format korrespondiert mit dem IEEE 754 Standard Darstellung 4 Byte Genauigkeit 24 Bit ( repräsentieren >7 Dezimalstellen) Zusammensetzung 24 Bit-Mantisse; 8 Bit Exponent Mantisse 24 Bit (M) + 1 Bit (S) Das MSB der Mantisse beträgt immer 1 => wird nicht extra gespeichert! S = Vorzeichen der Mantisse: S = 1 ...
  • Seite 113 KBR multimess 4F96 Aus dieser Darstellung können folgende Informationen entnommen werden: Das Vorzeichenbit ist 1 => negative Mantisse Der Wert des Exponenten beträgt 10000010 bin oder 130 dez. Für den Exponenten ergibt sich damit: 130 - 127 = 3 Die Mantisse enthält folgenden Wert: 10010000000000000000000 Am linken Ende der Mantisse befindet sich der Dezimalpunkt, dem eine 1 vorausgeht.
  • Seite 114 KBR multimess 4F96 Exponent: 10000100 bin = 132 dez  Exp.= 132-127=5 Mantisse:  VZ=positiv 01101010110101001111111 bin Dezimalpunkt an erster Stelle der Mantisse angefügt  .01101010110101001111111 Führende 1 vor dem Dezimalpunkt  1. 01101010110101001111111 Berücksichtigung des Exponenten (=5)  101101. 010110101001111111 links des Dezimalpunktes: 101101 bin = 25+ 23+ 22+20 = 45 dez.

  • Seite 115: Schnittstellenparameter

    Optionenplatine mit Modbus RS485, Echtzeituhr,  Pufferkondensator, 2x Relaisausgang Option 2: Optionenplatine mit Modbus RS485  Option 3: Optionenplatine mit KBR eBus RS485, Modbus RS485  Option 4: Optionenplatine mit Modbus Ethernet, Echtzeituhr,  Pufferkondensator, 2x Relaisausgang Option 5: Optionenplatine mit Profibus DP, Echtzeituhr, ...

  • Seite 116: Geräteeinstellungen

    KBR multimess 4F96 11.5 Geräteeinstellungen Geräteeinstellungen erfolgen über den Modbusbefehl 0x10 (Write Multiple Registers) gemäß Tabelle 1. Über den Modbusbefehl 0x04 können diese Einstellungen auch gelesen werden. Adresse Words Bescheibung Wert Format 0xD002 Meßspannung Wandler 1-1000000 unsigned primär long 0xD004 Meßspannung Wandler...
  • Seite 117 KBR multimess 4F96 Adresse Words Bescheibung Wert Format 0xD01A 2 0 Sommerzeit nicht aktiv unsigned 1 Sommerzeit aktiv long 0xD01C 2 Umschaltung Winter  1 – 12 unsigned Sommerzeit long 0xD01E 1 – 12 unsigned Umschaltung Sommer  Winternzeit long 0xD020 Endloszähler Wirkarbeit...
  • Seite 118 KBR multimess 4F96 Adresse Words Bescheibung Wert Format 0xD032 Impulsausgang 1 bis 999999 Impulse/kW float Impulswertigkeit 0 bedeutet keine Impuls- ausgabe 0xD034 Impulslänge in ms 30-990ms in 10er Schrit- unsigned long 0xD036 Anzugsverzögerung 0-255 unsigned Relais 1 in s) long 0xD038 Abfallverzögerung Relais...
  • Seite 119 KBR multimess 4F96 Adresse Words Bescheibung Wert Format 0xD04C 2 Analogschnittstelle 3 ID gemäß Tabelle unsigned Proportionalität (nicht long unterstützt) 0xD04E Analogschnittstelle 3 Maximalwert entspricht unsigned Maximalwert (nicht diesem Wert long unterstützt) 0xD050 Analogschnittstelle 3 Minimalwert entspricht float Minimalwert (nicht unter- diesem Wert stützt)
  • Seite 120 KBR multimess 4F96 Die folgende Tabelle beschreibt die IDs mit deren Hilfe die Analogschnittstellen paramet- riert werden können. Die Wertausgabe erfolgt proportional zur ausgewählten Messgrös- se. (nicht unterstützt) Wertausgabe Wertausgabe P_L3_KVA U_PH_N_L1_V Q_L1_KVAR U_PH_N_L2_V Q_L2_KVAR U_PH_N_L3_V Q_L3_KVAR U_PH_PH_L1_V COS_L1 U_PH_PH_L2_V...
  • Seite 121 KBR multimess 4F96 Beispiel Modbus RTU 01 10 D0 1F 00 02 04 42 C9 00 00 EB 60 wobei Geräteadresse Befehl D0 1F Register 0xD020 Endloszähler Wirkenergie Bezug HT (lt. Modbus Definition ist im Frage Telegramm die gewünschte Adresse minus 1...
  • Seite 122 KBR multimess 4F96 Beispiel Modbus ASCII Anforderung: 3A 30 31 31 30 44 30 30 31 30 30 30 34 30 38 30 30 30 30 30 31 39 30 30 30 30 30 30 31 39 30 46 30 0D 0A...

  • Seite 123: Kommandos

    KBR multimess 4F96 11.6 Kommandos Kommandos erfolgen nur über den Befehl 0x06 (Write Single Register) gemäß Tabelle 2 Adres- Words Bescheibung Wert Format 0xF001 Gerätereset unsigned short 0xF002 alle Maximalwerte zurücksetzen unsigned short 0xF003 alle Minimalwerte zurücksetzen unsigned short 0xF004...
  • Seite 124 KBR multimess 4F96 Antwort: 01 06 F0 05 00 00 AA CB wobei Geräteadresse Befehl F0 05 Register 0xF006 Fehlerstatus löschen (lt. Modbus Definition ist im Frage Telegramm die gewünschte Adresse minus 1 zu setzen) 00 00 Wert 0 (lt. Definition Tabelle 2)

  • Seite 125: Grenzwertverletzungen

    KBR multimess 4F96 11.7 Grenzwertverletzungen Grenzwertverletzungen werden über den Befehl 0x02 (Read Discrete Inputs) gemäß Tabelle 3 gelesen Adresse Beschreibung der Grenzwertverletzungen 0x0001 1.Grenzwert Spannung PH-N L1 0x0002 1.Grenzwert Spannung PH-N L2 0x0003 1.Grenzwert Spannung PH-N L3 0x0004 2.Grenzwert Spannung PH-N L1 0x0005 2.Grenzwert Spannung PH-N L2...
  • Seite 126 KBR multimess 4F96 Adresse Beschreibung der Grenzwertverletzungen 0x001d 2.Grenzwert Scheinleistung L2 0x001e 2.Grenzwert Scheinleistung L3 0x001f 1.Grenzwert Wirkleistung L1 0x0020 1.Grenzwert Wirkleistung L2 0x0021 1.Grenzwert Wirkleistung L3 0x0022 2.Grenzwert Wirkleistung L1 0x0023 2.Grenzwert Wirkleistung L2 0x0024 2.Grenzwert Wirkleistung L3 0x0025 1.Grenzwert Blindleistung L1...
  • Seite 127 KBR multimess 4F96 Adresse Beschreibung der Grenzwertverletzungen 0x003d 1.Grenzwert Spannung 3.Harm. L1 0x003e 1.Grenzwert Spannung 3.Harm. L2 0x003f 1.Grenzwert Spannung 3.Harm. L3 0x0040 2.Grenzwert Spannung 3.Harm. L1 0x0041 2.Grenzwert Spannung 3.Harm. L2 0x0042 2.Grenzwert Spannung 3.Harm. L3 0x0043 1.Grenzwert Spannung 5.Harm. L1 0x0044 1.Grenzwert Spannung 5.Harm L2...
  • Seite 128 KBR multimess 4F96 Adresse Beschreibung der Grenzwertverletzungen 0x005d 1.Grenzwert Spannung 13.Harm L3 0x005e 2.Grenzwert Spannung 13.Harm L1 0x005f 2.Grenzwert Spannung 13.Harm L2 0x0060 2.Grenzwert Spannung 13.Harm L3 0x0061 1.Grenzwert Summe Oberschwingungsströme L1 0x0062 1.Grenzwert Summe Oberschwingungsströme L2 0x0063 1.Grenzwert Summe Oberschwingungsströme L3 0x0064 2.Grenzwert Summe Oberschwingungsströme L1...
  • Seite 129 KBR multimess 4F96 Adresse Beschreibung der Grenzwertverletzungen 0x007d 2.Grenzwert Strom 9.Harm.L2 0x007e 2.Grenzwert Strom 9.Harm.L3 0x007f 1.Grenzwert Strom 11.Harm.L1 0x0080 1.Grenzwert Strom 11.Harm.L2 0x0081 1.Grenzwert Strom 11.Harm.L3 0x0082 2.Grenzwert Strom 11.Harm.L1 0x0083 2.Grenzwert Strom 11.Harm.L2 0x0084 2.Grenzwert Strom 11.Harm.L3 0x0085 1.Grenzwert Strom 13.Harm.L1...
  • Seite 130 KBR multimess 4F96 Beispiel Modbus RTU Anforderung: 01 02 00 00 00 07 79 CC wobei Geräteadresse Befehl 00 00 Adresse 1.Grenzwert U-PhN L1 (lt. Modbus Definition ist im Frage Telegramm die gewünschte Adresse minus 1 zu setzen) 00 07...
  • Seite 131 KBR multimess 4F96 Beispiel Modbus ASCII Anforderung: 3A 30 31 30 32 30 30 30 33 30 30 30 41 46 30 0D 0A wobei Start Telegramm (Colon) 30 31 Geräteadresse 0x01 30 32 Befehl 0x02 30 30 30 33 Adresse 4.Grenzwert U-PhPh L1 (lt.

  • Seite 132: Datenpunkte

    KBR multimess 4F96 11.8 Datenpunkte Datenpunkte werden über den Befehl 0x04 (Read Input Registers) gemäß Tabelle 4 gele- Adresse Words Beschreibung Einheit Format 0x0002 Spannung PH-N L1 float 0x0004 Spannung PH-N L2 float 0x0006 Spannung PH-N L3 float 0x0008 Spannung PH-PH L1...
  • Seite 133 KBR multimess 4F96 Adresse Words Beschreibung Einheit Format 0x003a Spgs-THD (%f ) L2 float 0x003c Spgs-THD (%f ) L3 float 0x003e Spannung 3.Harm. L1 float 0x0040 Spannung 3.Harm. L2 float 0x0042 Spannung 3.Harm. L3 float 0x0044 Spannung 5.Harm. L1 float 0x0046 Spannung 5.Harm.L2...
  • Seite 134 KBR multimess 4F96 Adresse Words Beschreibung Einheit Format 0x007a Strom 3.Harm. L1 float 0x007c Strom 3.Harm. L2 float 0x007e Strom 3.Harm. L3 float 0x0080 Strom 5.Harm. L1 float 0x0082 Strom 5.Harm.L2 float 0x0084 Strom 5.Harm.L3 float 0x0086 Strom 7.Harm.L1 float 0x0088 Strom 7.Harm.L2...
  • Seite 135 KBR multimess 4F96 Adresse Words Beschreibung Einheit Format 0x00ba Ges. Scheinleistung float 0x00bc Leistungsfaktor float 0x00be Zustand Relais 1 unsigned long 0x00c0 Zustand Relais 2 unsigned long 0x00c2 Fehlerstatus unsigned long 0x00c4 Uhrzeit unsigned long 0x00c6 Maximum: Spannung PH-N L1...
  • Seite 136 KBR multimess 4F96 Adresse Words Beschreibung Einheit Format 0x00fa Maximum: Leistungsfaktor L3 float 0x00fc Maximum: Spgs-THD (%f ) L1 float 0x00fe Maximum: Spgs-THD (%f ) L2 float 0x0100 Maximum: Spgs-THD (%f ) L3 float 0x0102 Maximum: Spannung 3.Harm. L1 float 0x0104 Maximum: Spannung 3.Harm.
  • Seite 137 KBR multimess 4F96 Adresse Words Beschreibung Einheit Format 0x013a Max.: Summe Oberschwingungsströme L2 float 0x013c Max.: Summe Oberschwingungsströme L3 float 0x013e Maximum: Strom 3.Harm. L1 float 0x0140 Maximum: Strom 3.Harm. L2 float 0x0142 Maximum: Strom 3.Harm. L3 float 0x0144 Maximum: Strom 5.Harm. L1...
  • Seite 138 KBR multimess 4F96 Adresse Words Beschreibung Einheit Format 0x017a Maximum: Ges. Wirkleistung float 0x017c Maximum: Ges. Blindleistung float 0x017e Maximum: Ges. Scheinleistung float 0x0180 Maximum: Leistungsfaktor float 0x0182 Minimum: Spannung PH-N L1 float 0x0184 Minimum: Spannung PH-N L2 float 0x0186...
  • Seite 139 KBR multimess 4F96 Adresse Words Beschreibung Einheit Format 0x01ba Minimum: Nulleiterstrom float 0x01bc Min.: Mittelwert Nulleiterstrom float 0x01be Minimum: Ges. Wirkleistung float 0x01c0 Minimum: Ges. Blindleistung float 0x01c2 Minimum: Ges. Scheinleistung float 0x01c4 Minimum: Leistungsfaktor float 0x01c6 Max.-Datum: Spannung PH-N L1...
  • Seite 140 KBR multimess 4F96 Adresse Words Beschreibung Einheit Format 0x01fa Max.-Datum: Leistungsfaktor L3 unsigned long 0x01fc Max.-Datum: Spgs-THD (%f ) L1 unsigned long 0x01fe Max.-Datum: Spgs-THD (%f ) L2 unsigned long 0x0200 Max.-Datum: Spgs-THD (%f ) L3 unsigned long 0x0202 Max.-Datum: Spannung 3.Harm. L1...
  • Seite 141 KBR multimess 4F96 Adresse Words Beschreibung Einheit Format 0x0238 Maximum-Datum: Summe Ober- unsigned long schwingungsströme L1 0x023a Maximum-Datum: Summe Ober- unsigned long schwingungsströme L2 0x023c Maximum-Datum: Summe Ober- unsigned long schwingungsströme L3 0x023e Maximum-Datum: Strom 3.Harm. L1 unsigned long 0x0240 Maximum-Datum: Strom 3.Harm.
  • Seite 142 KBR multimess 4F96 Adresse Words Beschreibung Einheit Format 0x0272 Maximum-Datum: Strom 19.Harm.L3 unsigned long 0x0274 Maximum-Datum: Netzfrequenz unsigned long 0x0276 Maximum-Datum: Nulleiterstrom unsigned long 0x0278 Max.-Datum: Mittelwert Nulleiterstrom unsigned long 0x027a Max.-Datum: Ges. Wirkleistung unsigned long 0x027c Max.-Datum: Ges. Blindleistung...
  • Seite 143 KBR multimess 4F96 Adresse Words Beschreibung Einheit Format 0x02b2 Minimum-Datum: Leistungsfaktor L1 unsigned long 0x02b4 Minimum-Datum: Leistungsfaktor L2 unsigned long 0x02b6 Minimum-Datum: Leistungsfaktor L3 unsigned long 0x02b8 Minimum-Datum: Netzfrequenz unsigned long 0x02ba Minimum-Datum: Nulleiterstrom unsigned long 0x02bc Min.-Datum: Mittelwert Nulleiterstrom...
  • Seite 144 KBR multimess 4F96 Adresse Words Beschreibung Einheit Format 0x02f2 Zählerstand Wirkarbeit (NT/Abgabe) float 0x02f4 Zählerstand Blindarbeit (HT/Abgabe) varh float 0x02f6 Zählerstand Blindarbeit (NT/Abgabe) varh float 0x02f8 Heute:Wirkarbeit HT Abgabe float 0x02fa Heute:Wirkarbeit NT Abgabe float 0x02fc Heute:Blindarbeit HT Abgabe varh...
  • Seite 145 KBR multimess 4F96 Adresse Words Beschreibung Einheit Format 0x1006 Zuletzt gespeicherter Periodenwert float Wirkleistung Abgabe 0x1008 Zuletzt gespeicherter Periodenwert float Blindleistung Abgabe 0x100A Zeitstempel der zuletzt gespeicher- unsigned long ten Periodenwerte 0x100C Momentanwert der laufenden float Periode Wirkleistung Bezug 0x100E...
  • Seite 146 KBR multimess 4F96 Beispiel Modbus ASCII Anforderung: 3A 30 31 30 34 30 31 31 31 30 30 30 32 45 37 0D 0A wobei Start Telegramm (Colon) 30 31 Geräteadresse 0x01 30 34 Befehl 0x04 30 31 31 31 ab Register 0x0112 lesen (lt.
  • Seite 147 KBR multimess 4F96 Antwort: 01 04 64 40 DC E6 64 40 E0 04 82 40 DE 3A B9 BF D3 93 AA BF EC A4 F6 BF E1 4E A1 BF 75 D5 91 BF 73 31 3C BF 74 6B 27 3E E5 63 6C 3E E5 63 6C 3E E5 63 6C 3F A8 F5 B7...

  • Seite 148: Geräteinformation

    KBR multimess 4F96 11.9 Geräteinformation Die Geräteinformation wird über den Befehl 0x2B (Read Device Identification) gelesen Dabei wird Hersteller, Gerätecode und Geräterevision ausgelesen. Das Gerät liefert die „Basic Device Identification“. „Regular“ und „Extended Device Identfication“ sind lt. Mod- busdefinition optional. Sie werden im Multimess Comfort nicht verwendet.
  • Seite 149 KBR multimess 4F96 Beispiel Modbus ASCII 3A 30 31 32 42 30 45 30 31 30 32 43 33 0D 0A wobei Start Telegramm (Colon) 30 31 Geräteadresse 0x01 32 42 Befehl 0x2B 30 45 MEI Typ lt. Modbusdefinition immer 0x0E 30 31 Device ID Code für „Basic Device Idendification“...
  • Seite 150 KBR multimess 4F96 Notizen Rev. 4.00...
  • Seite 151 Notizen KBR multimess 4F96 Rev. 4.00...
  • Seite 152 KBR Kompensationsanlagenbau GmbH www.kbr.de Am Kiefernschlag 7 T +49 (0) 9122 6373 - 0 D-91126 Schwabach F +49 (0) 9122 6373 - 83 E info @ kbr.de...

Inhaltsverzeichnis
