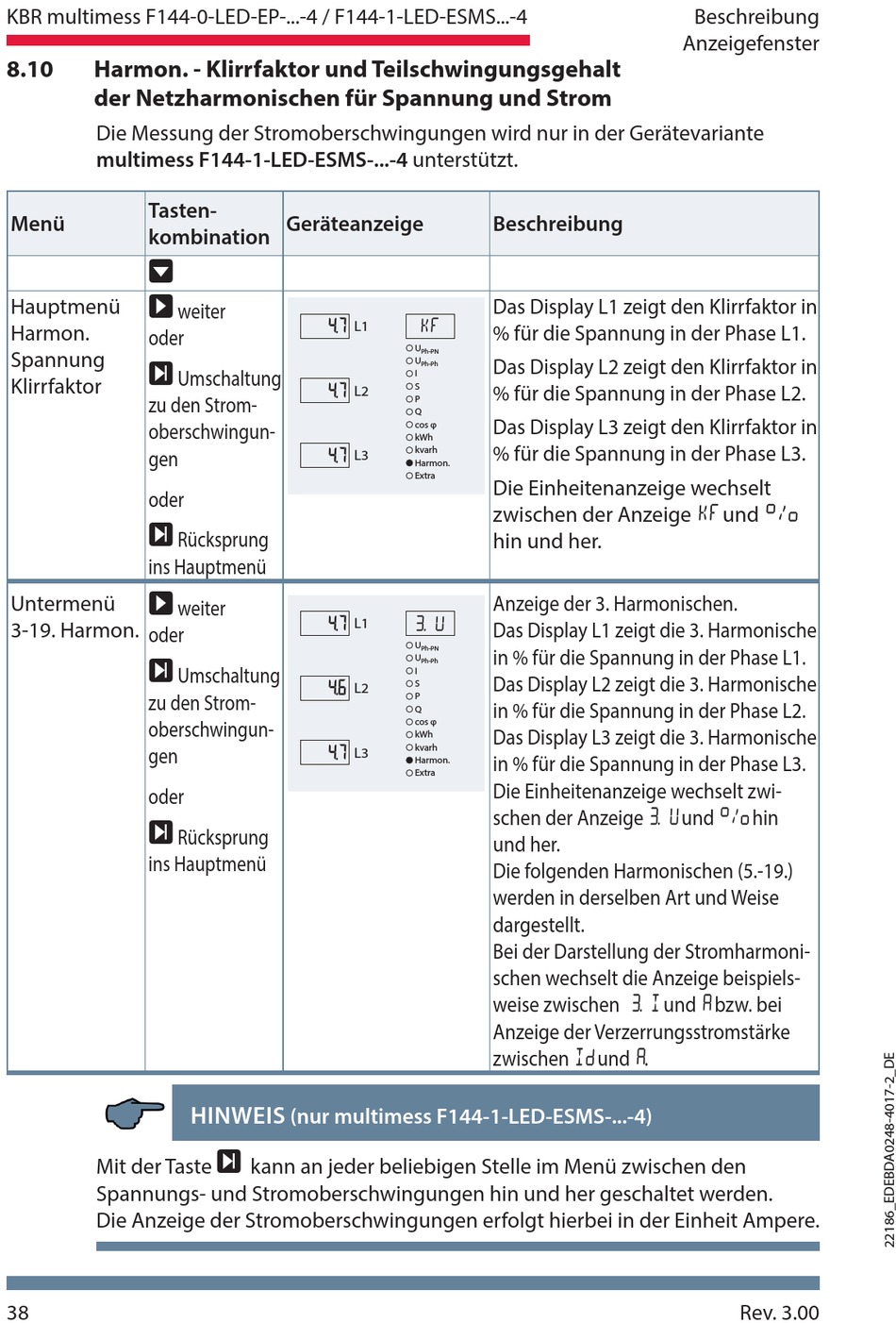

KBR multimess F144-0-LED-EP-...-4 / F144-1-LED-ESMS...-4
8.10
Harmon. - Klirrfaktor und Teilschwingungsgehalt
der Netzharmonischen für Spannung und Strom
Die Messung der Stromoberschwingungen wird nur in der Gerätevariante
multimess F144-1-LED-ESMS-...-4 unterstützt.
Tasten-
Menü
kombination
Hauptmenü
Harmon.
oder
Spannung
Klirrfaktor
zu den Strom-
oberschwingun-
gen
oder
ins Hauptmenü
Untermenü
3-19. Harmon.
oder
zu den Strom-
oberschwingun-
gen
oder
ins Hauptmenü
Mit der Taste
Spannungs- und Stromoberschwingungen hin und her geschaltet werden.
Die Anzeige der Stromoberschwingungen erfolgt hierbei in der Einheit Ampere.
38
Geräteanzeige
weiter
4. 7
Umschaltung
4. 7
4. 7
Rücksprung
weiter
4. 7
Umschaltung
4. 6
4. 7
Rücksprung
HINWEIS
(nur multimess F144-1-LED-ESMS-...-4)
kann an jeder beliebigen Stelle im Menü zwischen den
Beschreibung
Das Display L1 zeigt den Klirrfaktor in
L1
KF
% für die Spannung in der Phase L1.
U
Ph-PN
Das Display L2 zeigt den Klirrfaktor in
U
Ph-Ph
I
S
% für die Spannung in der Phase L2.
L2
P
Q
Das Display L3 zeigt den Klirrfaktor in
cos φ
kWh
% für die Spannung in der Phase L3.
kvarh
L3
Harmon.
Extra
Die Einheitenanzeige wechselt
zwischen der Anzeige KF und <}>
hin und her.
Anzeige der 3. Harmonischen.
L1
3. U
Das Display L1 zeigt die 3. Harmonische
U
in % für die Spannung in der Phase L1.
Ph-PN
U
Ph-Ph
I
Das Display L2 zeigt die 3. Harmonische
S
L2
P
in % für die Spannung in der Phase L2.
Q
cos φ
Das Display L3 zeigt die 3. Harmonische
kWh
kvarh
L3
in % für die Spannung in der Phase L3.
Harmon.
Extra
Die Einheitenanzeige wechselt zwi-
schen der Anzeige 3. U und <}> hin
und her.
Die folgenden Harmonischen (5.-19.)
werden in derselben Art und Weise
dargestellt.
Bei der Darstellung der Stromharmoni-
schen wechselt die Anzeige beispiels-
weise zwischen 3. I und A bzw. bei
Anzeige der Verzerrungsstromstärke
zwischen Id und A.
Beschreibung
Anzeigefenster
