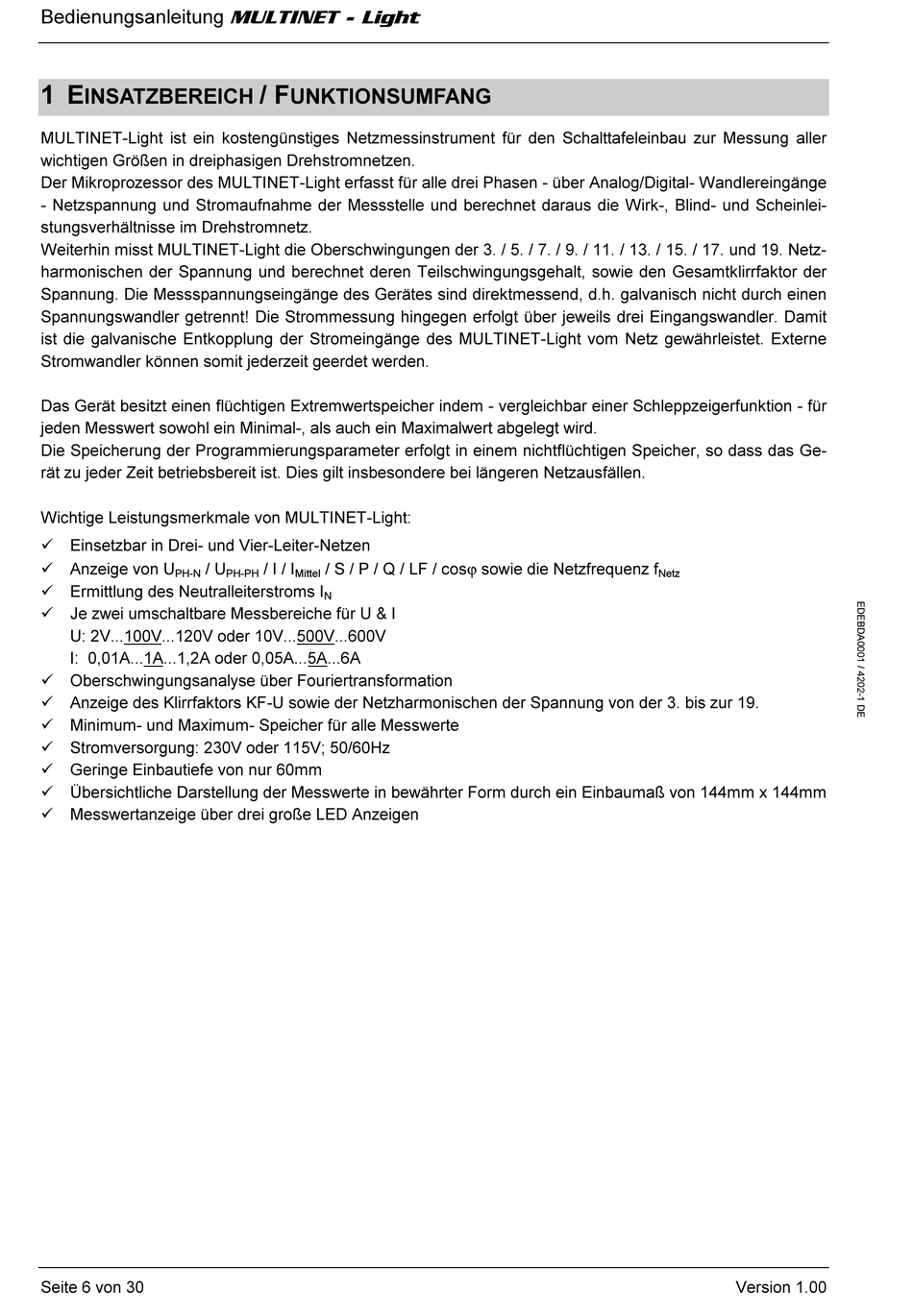

Bedienungsanleitung MULTINET - Light
1 E
INSATZBEREICH
MULTINET-Light ist ein kostengünstiges Netzmessinstrument für den Schalttafeleinbau zur Messung aller
wichtigen Größen in dreiphasigen Drehstromnetzen.
Der Mikroprozessor des MULTINET-Light erfasst für alle drei Phasen - über Analog/Digital- Wandlereingänge
- Netzspannung und Stromaufnahme der Messstelle und berechnet daraus die Wirk-, Blind- und Scheinlei-
stungsverhältnisse im Drehstromnetz.
Weiterhin misst MULTINET-Light die Oberschwingungen der 3. / 5. / 7. / 9. / 11. / 13. / 15. / 17. und 19. Netz-
harmonischen der Spannung und berechnet deren Teilschwingungsgehalt, sowie den Gesamtklirrfaktor der
Spannung. Die Messspannungseingänge des Gerätes sind direktmessend, d.h. galvanisch nicht durch einen
Spannungswandler getrennt! Die Strommessung hingegen erfolgt über jeweils drei Eingangswandler. Damit
ist die galvanische Entkopplung der Stromeingänge des MULTINET-Light vom Netz gewährleistet. Externe
Stromwandler können somit jederzeit geerdet werden.
Das Gerät besitzt einen flüchtigen Extremwertspeicher indem - vergleichbar einer Schleppzeigerfunktion - für
jeden Messwert sowohl ein Minimal-, als auch ein Maximalwert abgelegt wird.
Die Speicherung der Programmierungsparameter erfolgt in einem nichtflüchtigen Speicher, so dass das Ge-
rät zu jeder Zeit betriebsbereit ist. Dies gilt insbesondere bei längeren Netzausfällen.
Wichtige Leistungsmerkmale von MULTINET-Light:
ü Einsetzbar in Drei- und Vier-Leiter-Netzen
ü Anzeige von U
/ U
PH-N
ü Ermittlung des Neutralleiterstroms I
ü Je zwei umschaltbare Messbereiche für U & I
U: 2V...100V...120V oder 10V...500V...600V
I: 0,01A...1A...1,2A oder 0,05A...5A...6A
ü Oberschwingungsanalyse über Fouriertransformation
ü Anzeige des Klirrfaktors KF-U sowie der Netzharmonischen der Spannung von der 3. bis zur 19.
ü Minimum- und Maximum- Speicher für alle Messwerte
ü Stromversorgung: 230V oder 115V; 50/60Hz
ü Geringe Einbautiefe von nur 60mm
ü Übersichtliche Darstellung der Messwerte in bewährter Form durch ein Einbaumaß von 144mm x 144mm
ü Messwertanzeige über drei große LED Anzeigen
Seite 6 von 30
/ F
UNKTIONSUMFANG
/ I / I
/ S / P / Q / LF / cosϕ sowie die Netzfrequenz f
PH-PH
Mittel
N
Netz
Version 1.00
