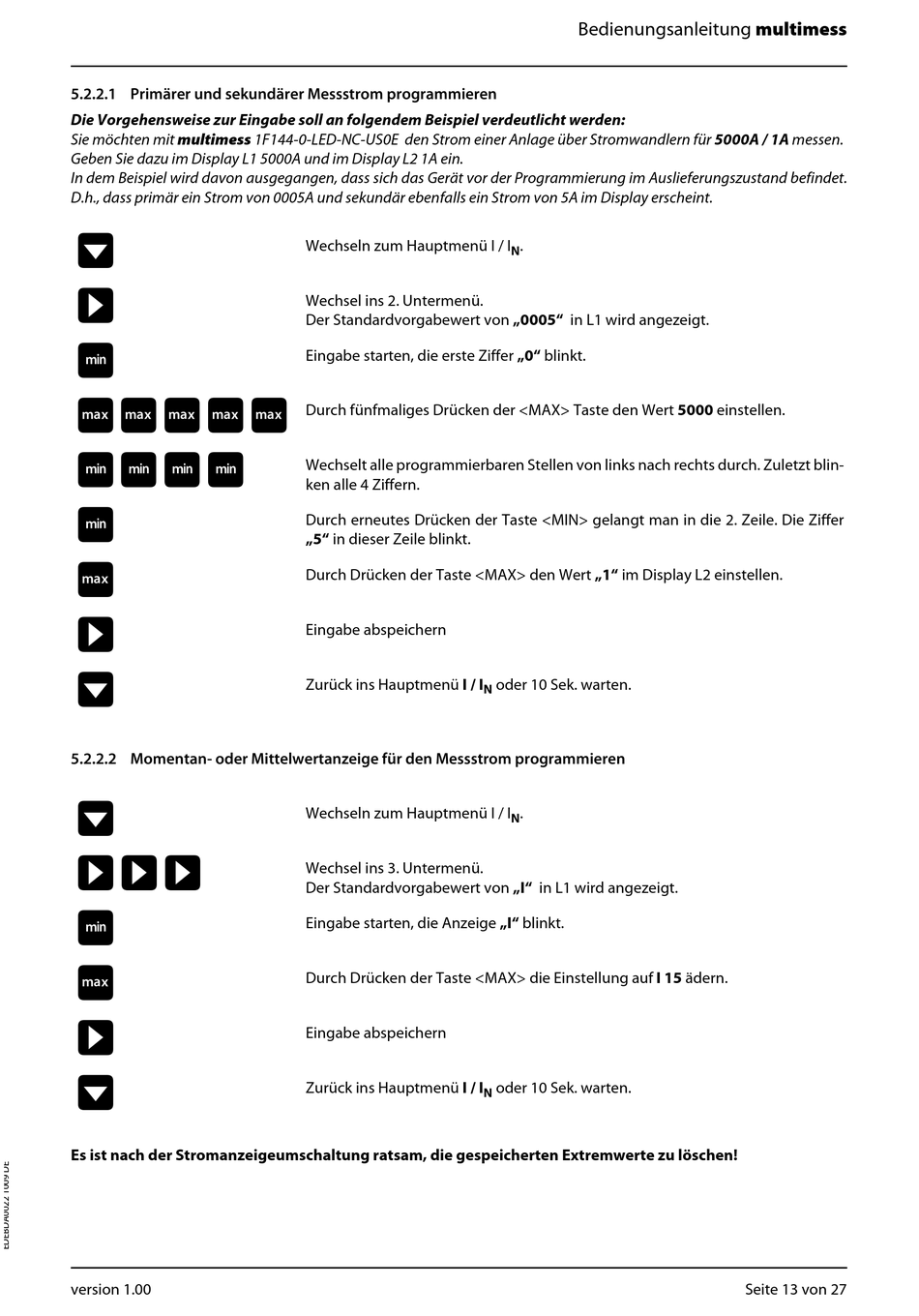

5.2.2.1 Primärer und sekundärer Messstrom programmieren
Die Vorgehensweise zur Eingabe soll an folgendem Beispiel verdeutlicht werden:
Sie möchten mit multimess 1F144-0-LED-NC-US0E den Strom einer Anlage über Stromwandlern für 5000A / 1A messen.
Geben Sie dazu im Display L1 5000A und im Display L2 1A ein.
In dem Beispiel wird davon ausgegangen, dass sich das Gerät vor der Programmierung im Auslieferungszustand befindet.
D.h., dass primär ein Strom von 0005A und sekundär ebenfalls ein Strom von 5A im Display erscheint.
W
X
T
SSSSS
TTTT
T
S
X
W
5.2.2.2 Momentan- oder Mittelwertanzeige für den Messstrom programmieren
W
XXX
T
S
X
W
Es ist nach der Stromanzeigeumschaltung ratsam, die gespeicherten Extremwerte zu löschen!
version 1.00
Wechseln zum Hauptmenü I / I
Wechsel ins 2. Untermenü.
Der Standardvorgabewert von „0005" in L1 wird angezeigt.
Eingabe starten, die erste Ziffer „0" blinkt.
Durch fünfmaliges Drücken der <MAX> Taste den Wert 5000 einstellen.
Wechselt alle programmierbaren Stellen von links nach rechts durch. Zuletzt blin-
ken alle 4 Ziffern.
Durch erneutes Drücken der Taste <MIN> gelangt man in die 2. Zeile. Die Ziffer
„5" in dieser Zeile blinkt.
Durch Drücken der Taste <MAX> den Wert „1" im Display L2 einstellen.
Eingabe abspeichern
Zurück ins Hauptmenü I / I
Wechseln zum Hauptmenü I / I
Wechsel ins 3. Untermenü.
Der Standardvorgabewert von „I" in L1 wird angezeigt.
Eingabe starten, die Anzeige „I" blinkt.
Durch Drücken der Taste <MAX> die Einstellung auf I 15 ädern.
Eingabe abspeichern
Zurück ins Hauptmenü I / I
Bedienungsanleitung multimess
.
N
oder 10 Sek. warten.
N
.
N
oder 10 Sek. warten.
N
Seite 13 von 27
