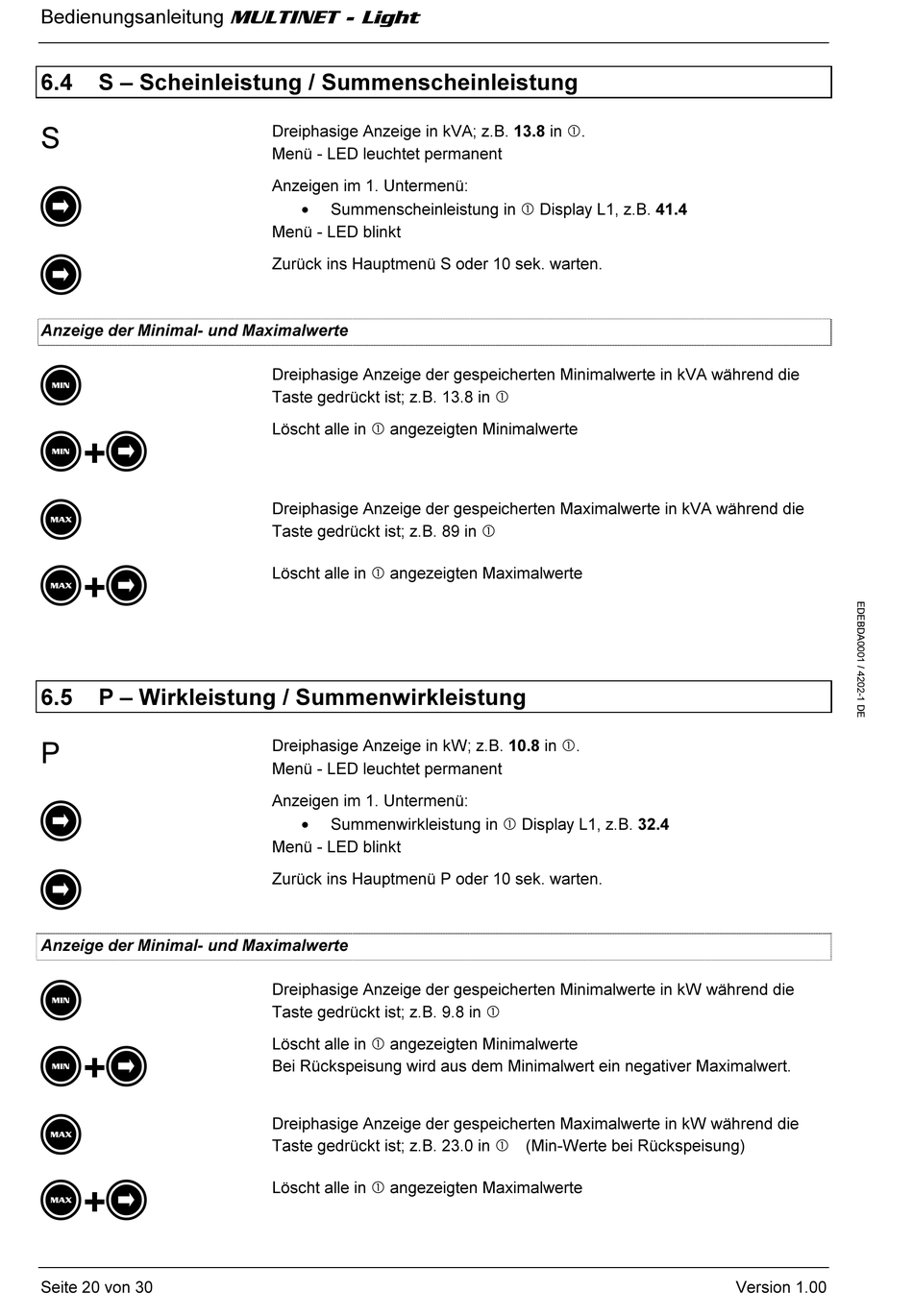

Bedienungsanleitung MULTINET - Light
6.4
S – Scheinleistung / Summenscheinleistung
S
>
>
Anzeige der Minimal- und Maximalwerte
m
m + >
M
M + >
6.5
P – Wirkleistung / Summenwirkleistung
P
>
>
Anzeige der Minimal- und Maximalwerte
m
m + >
M
M + >
Seite 20 von 30
Dreiphasige Anzeige in kVA; z.B. 13.8 in .
Menü - LED leuchtet permanent
Anzeigen im 1. Untermenü:
•
Summenscheinleistung in Display L1, z.B. 41.4
Menü - LED blinkt
Zurück ins Hauptmenü S oder 10 sek. warten.
Dreiphasige Anzeige der gespeicherten Minimalwerte in kVA während die
Taste gedrückt ist; z.B. 13.8 in
Löscht alle in angezeigten Minimalwerte
Dreiphasige Anzeige der gespeicherten Maximalwerte in kVA während die
Taste gedrückt ist; z.B. 89 in
Löscht alle in angezeigten Maximalwerte
Dreiphasige Anzeige in kW; z.B. 10.8 in .
Menü - LED leuchtet permanent
Anzeigen im 1. Untermenü:
•
Summenwirkleistung in Display L1, z.B. 32.4
Menü - LED blinkt
Zurück ins Hauptmenü P oder 10 sek. warten.
Dreiphasige Anzeige der gespeicherten Minimalwerte in kW während die
Taste gedrückt ist; z.B. 9.8 in
Löscht alle in angezeigten Minimalwerte
Bei Rückspeisung wird aus dem Minimalwert ein negativer Maximalwert.
Dreiphasige Anzeige der gespeicherten Maximalwerte in kW während die
Taste gedrückt ist; z.B. 23.0 in (Min-Werte bei Rückspeisung)
Löscht alle in angezeigten Maximalwerte
Version 1.00
