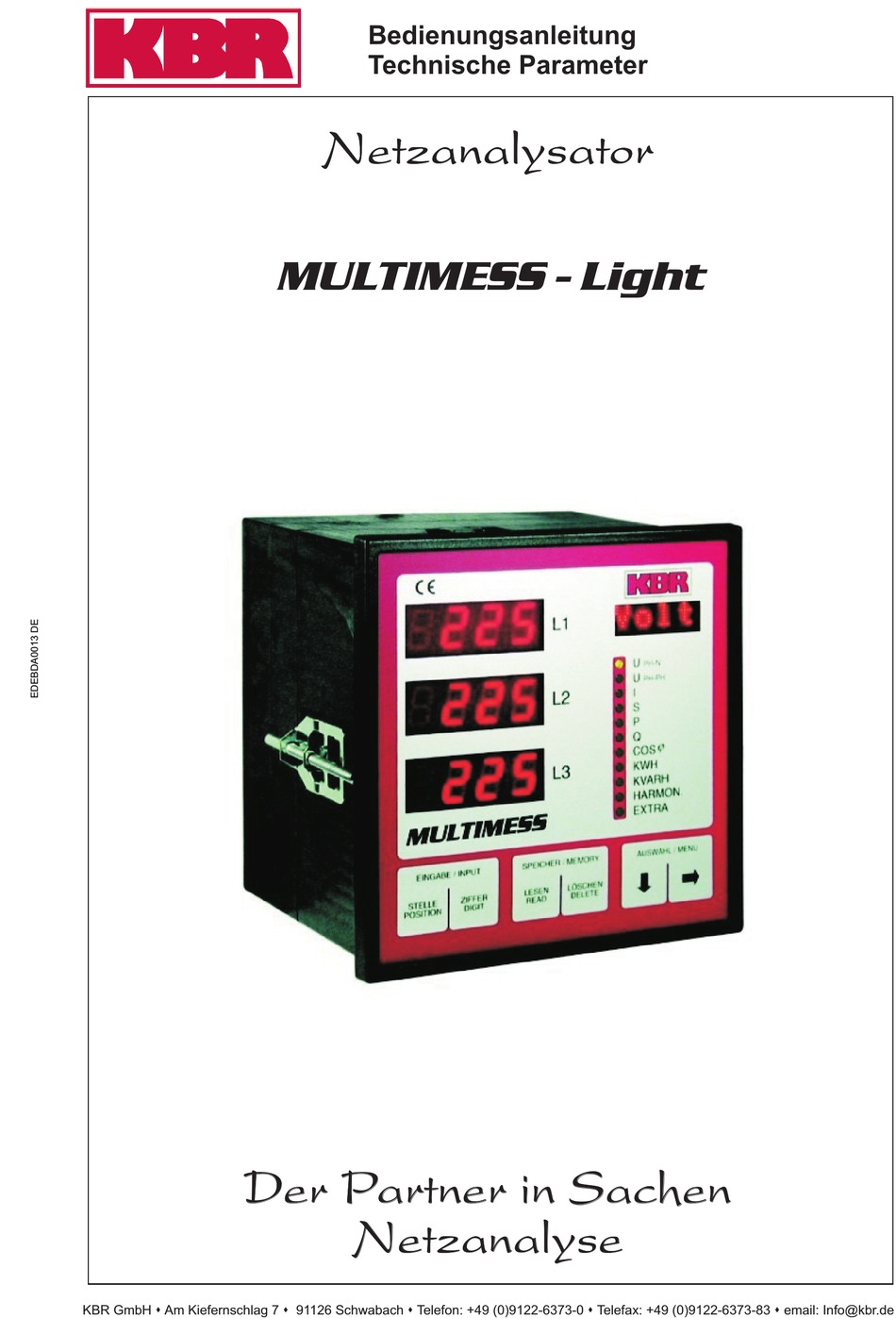

- Seite 1 Bedienungsanleitung Technische Parameter Netzanalysator MULTIMESS - Light KBR GmbH Am Kiefernschlag 7 91126 Schwabach Telefon: +49 (0)9122-6373-0 Telefax: +49 (0)9122-6373-83 email: Info@kbr.de...
- Seite 3 Ihre Anregungen bedanken. Im Anhang der Anleitung befindet sich ein Formblatt, mit dem Sie uns Korrekturvorschläge unterbreiten können. Mit freundlichen Grüßen Ihre KBR GmbH Schwabach Seite I von III...
- Seite 4 Übereinstimmung keine Gewähr übernommen werden kann. Die Überprüfung der Angaben in dieser Druckschrift erfolgt regelmäßig, notwendige Korrekturen sind in den nachfolgenden Auflagen enthalten. Für Verbesserungsvorschläge sind wir dankbar. KBR-GmbH 2001 Technische Änderungen bleiben Vorbehalten Seite II von III...
-
Seite 5: Entsorgung
Produkthaftung Produkthaftung Entsorgung Entsorgung Produkthaftung Produkthaftung Entsorgung Entsorgung Produkthaftung Das von uns gelieferte Produkt ist ein Qualitätserzeugnis. Es werden ausschließlich Bauteile hoher Zuverlässigkeit und bester Qualität eingesetzt. Jedes Gerät wird vor seiner Auslieferung einem Langzeittest unterzogen. Zu Ihrer Information möchten wir Sie an dieser Stelle über den geltenden Rechtsstand in Kenntnis setzen, falls ein fehlerfreier Betrieb des Geräts nicht möglich sein sollte oder das Gerät nach einiger Zeit ausfallen sollte. - Seite 7 Handbuch Universalnetzmeßgerät MULTIMESS - Light Version 2.42 Seite 1 von 28...
-
Seite 8: Inhaltsverzeichnis
Handbuch Universalnetzmeßgerät MULTIMESS - Light Inhalt ......................... 3 NSTALLATION 1.1 A ........................3 NSCHLUSSPLAN 1.2 A .........................3 NSCHLÜSSE RUNDLAGEN ZUR EDIENUNG 1.2.1 ....................4 ......................5 NBETRIEBNAHME 2.1 A ................5 NZEIGE EDIENTEIL DES ERÄTES 2.2 M .......................6 ONTAGE DES ERÄTES 2.3 F ........................6... -
Seite 9: Installation
Handbuch Universalnetzmeßgerät MULTIMESS - Light NSTALLATION Anschlussplan Anschlüsse Achtung! Für die Leitungen am Arbeitsimpulsausgang abgeschirmtes Material ver- wenden, um Störimpulse von den Klemmen fernzuhalten. Die Abschir- mung ist einseitig an PE anzuschließen. Leitungsmaterial z.B.: I-Y-St- Y2x2x0,8. Klemmen 01 und 02:... -
Seite 10: G Rundlagen Zur B Edienung
Handbuch Universalnetzmeßgerät MULTIMESS - Light 1.2.1 Grundlagen zur Bedienung wählt eines der 11 Hauptmenüs aus oder verzweigt von einem Untermenü wieder zum aktuellen Hauptmenüpunkt. Das aktuelle Hauptmenü wird durch eine leuchtende LED X X X X markiert. In Q Q Q Q werden die aktuellen Messwerte zu den drei Phasen angegeben. -
Seite 11: Inbetriebnahme

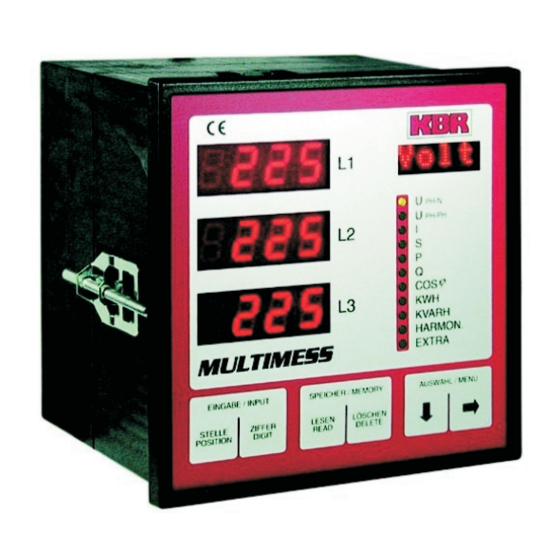

Handbuch Universalnetzmeßgerät MULTIMESS - Light NBETRIEBNAHME 2.1 Anzeige- und Bedienteil des Gerätes Q Q Q Q Drei 4-stellige 7-Segment Anzeigen: Anzeige von gemessenen, gespeicherten und programmierten Werten (3-phasig L1-L2- R R R R Taste STELLE: Anwahl der veränderbaren Stellen, die in Q Q Q Q angezeigt werden. Aktive Stelle blinkt im Programmiermodus. -
Seite 12: Montage Des Gerätes
Handbuch Universalnetzmeßgerät MULTIMESS - Light 2.2 Montage des Gerätes Bei der Montage sind die geltenden VDE- und (ab 01.01.1996 EN-) Vorschriften zu beachten. Vor Anschluss des Geräts an die Stromversorgung ist zu überprüfen, ob die örtlichen Netzverhältnisse den Angaben auf dem Typenschild entsprechen (z.B.: 230V, 50Hz). Ein Falschanschluss kann zur Zerstörung der Anlage führen. -
Seite 13: I S Tromwandlerverhältnis , I Mpulswertigkeit
Taste betätigen. In der Matrixanzeige erscheint kurzzeitig Ur -> Prog -> KBR. Das Gerät wird auf Werkseinstel- lung zurückgesetzt, d.h. alle gespeicherten Daten gehen verloren! Davon betroffen sind u.a. sämtliche Grenz- und Extremwerte sowie die einstellbare Abfallverzögerung der Melderelais. - Seite 14 Handbuch Universalnetzmeßgerät MULTIMESS - Light oder Untermenü verlassen è zurück zum Hauptmenüpunkt Programmierung von Impulswertigkeit und Impulstyp des Impulsausgangs è Im Display L2 blinkt die Anzeige PrOP. oder Lin. schaltet die Impulswertigkeit in Display L2 um zwischen: Wirkleistungsimpulsausgang: - PrOP.
-
Seite 15: Cos Phi Ziel
Handbuch Universalnetzmeßgerät MULTIMESS - Light 2.4.4 COS phi Ziel-cos phi Eingestellter Ziel-cos phi in Display L1, z.B.: i0.98 Q Q Q Q Display L2 zeigt die zum Erreichen des Ziel - cos phi fehlende Kompensationsleistung an, beispielsweise: -5.50 kvar / Komp Y Y Y Y (bei Unterkompensation negative Leistung), diese Leistung wird aus dem Verhältnis von Blindarbeit zu Wirkarbeit unter Berücksichtigung... - Seite 16 Handbuch Universalnetzmeßgerät MULTIMESS - Light Programmierung der unteren Grenzwerte Unterer Grenzwert für L1, die erste Stelle blinkt in programmiert den geforderten Grenzwert, z.B.: 0200 ‰ Volt Die Anzeige Volt wechselt mit der Anzeige U Gr in ‰ In ‰ erscheint AUS, REL1 oder REL2 schaltet auf die gewünschte Funktion um...
-
Seite 17: I Scheinstrom
Handbuch Universalnetzmeßgerät MULTIMESS - Light 2.5.3 I Scheinstrom Anzeige in Ampere. Umschaltung von Momentan- auf Mittelwertstromanzeige Die Anzeige des Stroms kann von Momentanwert auf Mittelwert umgeschaltet werden. Der Mittelwert setzt sich aus dem 15-Minuten-Mittel des Scheinstroms zusammen. Das 15-Minuten- Mittel besteht wiederum aus 15 einminütigen Mittelwerten und wird ständig aktualisiert. Als Unter- scheidung in der Stromanzeige erscheint im Wechsel beim Momentanwert MomW / Amp in ‰... -
Seite 18: S Scheinleistung
Handbuch Universalnetzmeßgerät MULTIMESS - Light stellt auf die gewünschte Funktion um AUS: Bei Unterschreiten des Grenzwerts erfolgt keine Meldung. REL1: Bei Unterschreiten des Grenzwerts schließt das Melderelais 1. REL2: Bei Unterschreiten des Grenzwerts schließt das Melderelais 2. Phase L2 programmieren Phase L3 programmieren zurück zu Phase L1... -
Seite 19: P Wirkleistung
Handbuch Universalnetzmeßgerät MULTIMESS - Light programmiert den geforderten Grenzwert, z.B.: 200 ‰ kVA Die Anzeige kVA wechselt mit der Anzeige O Gr in ‰ In ‰ erscheint AUS, REL1 oder REL2 schaltet auf die gewünschte Funktion um AUS: Bei Überschreiten des Grenzwerts erfolgt keine Meldung. - Seite 20 Handbuch Universalnetzmeßgerät MULTIMESS - Light Einstellung speichern Programmiermodus verlassen è zurück zum Hauptmenüpunkt Programmierung der oberen Grenzwerte Oberer Grenzwert für L1, die erste Stelle blinkt in programmiert den geforderten Grenzwert, z.B.: 100 ‰ kW Die Anzeige kW wechselt mit der Anzeige O Gr in ‰...
-
Seite 21: Q Blindleistung
Handbuch Universalnetzmeßgerät MULTIMESS - Light In ‰ erscheint AUS, REL1 oder REL2 schaltet auf die gewünschte Funktion um AUS: Bei Überschreiten des Grenzwerts erfolgt keine Meldung. REL1: Bei Überschreiten des Grenzwerts schließt das Melderelais 1. REL2: Bei Überschreiten des Grenzwerts schließt das Melderelais 2. - Seite 22 Handbuch Universalnetzmeßgerät MULTIMESS - Light Anzeige der Extremwerte 1 und 2 Gespeicherter Extremwert in , z.B.: i0.73 ‰ COS Löscht Speicherwert Die Anzeige COS wechselt mit der Anzeige Ext1 in ‰ Gespeicherter Extremwert in , z.B.: i0.99 ‰ COS Löscht Speicherwert Die Anzeige COS wechselt mit der Anzeige Ext2 in ‰...
-
Seite 23: Kwh Wirkarbeit
Handbuch Universalnetzmeßgerät MULTIMESS - Light Phase L2 programmieren Phase L3 programmieren zurück zu Phase L1 Einstellung speichern Programmiermodus verlassen è zurück zum Hauptmenüpunkt Anzeige der fehlenden Blindleistung bezogen auf den programmierten Ziel-cos phi Ziel-cos phi-Anzeige in Display L1 (siehe auch Grundprogrammierung 2.4) Q Q Q Q Display L2 zeigt die zum Erreichen des Ziel-cos phi fehlende Kompensationsleistung an, beispielsweise: -5.50 kvar / Komp Y Y Y Y (bei Unterkompensation negative Leistung),... -
Seite 24: Kvarh Blindarbeit
Handbuch Universalnetzmeßgerät MULTIMESS - Light Die Niedertarifzeit kann, wie unter 3.11 SONDER... beschrieben, eingestellt werden. NT-Anzeige im Display L1 in kWh / MWh während des angewählten Zeitraumes, z.B.: 400 ‰ kWh / NT. Display L2 = Startdatum, z.B.: 01.03. -
Seite 25: Harmon. K Lirrfaktor Der N Etzharmonischen
Handbuch Universalnetzmeßgerät MULTIMESS - Light Gemessene HT-Blindarbeit für einen bestimmten Zeitraum im gewählten Monat aus Langzeitspeicher (Mittelwert der drei Phasen) Die Arbeit wird täglich abgespeichert. Daher kann die Arbeit für einen bestimmten Zeitbereich auf den Tag genau angezeigt werden (Meßbeginn der Tagesmessung: 00:00 Uhr). - Seite 26 Handbuch Universalnetzmeßgerät MULTIMESS - Light Programmierung der oberen Grenzwerte Oberer Grenzwert für alle 3 Phasen, die erste Stelle blinkt in Display L1 programmiert den geforderten Grenzwert, z.B.: 3.0 ‰ KF % Die Anzeige KF % wechselt mit der Anzeige O Gr in ‰...
- Seite 27 Handbuch Universalnetzmeßgerät MULTIMESS - Light Meßperiode Anzeige der Meßperiodendauer in Display L2 nach tP., wahlweise 1 / 15 / 30 / 60 Minuten programmiert die Meßperiodendauer, z.B.: tP.15 für 15-minütige Meßperiode Zeitpunkt der Meßperiodensynchronisation in Minuten - bezogen auf die Uhrzeit des EVUs nach t in ...
- Seite 28 Handbuch Universalnetzmeßgerät MULTIMESS - Light abgeschaltet. Bei Betätigung einer beliebigen Taste erhalten alle Anzeigen wieder ihre volle Helligkeitzurück. Wechselt in den Programmiermodus. schaltet den Displayschoner EIN bzw. AUS. Einstellung speichern weiter zum nächsten Untermenü (falls kein Untermenü folgt, Rücksprung ins Hauptmenü) oder Untermenü...
-
Seite 29: Technische Daten
Handbuch Universalnetzmeßgerät MULTIMESS - Light ECHNISCHE ATEN Stromversorgung: 230V (±10%), 50/60 Hz, 15 VA Meßspannung: 3 x 400/230 V (+20% -95%), 440/254 V; Option 3 x 100/57,8 V, 110/63,5 Leistungsaufnahme 3 x <0,5 VA Meßstrom: 3 x 5 A, Option 3 x 1 A; (+20% -99%) Leistungsaufnahme 3 x <2 VA... -
Seite 30: S Chutz Der B Usschnittstellen
Handbuch Universalnetzmeßgerät MULTIMESS - Light 3.1.2 Schutz der Busschnittstellen â â â â Der Überspannungsableiter BLITZDUCTOR CT ME/C ist ein auf Hutprofilschiene aufschnappbarer Kompaktbaustein zum Schutz von symmetrischen Schnittstellen vor Überspannungen (nach DIN IEC 1312-1). Der Baustein besteht aus Basisteil mit Durchgangsklemmen und aus einem steckbaren Schutzmodul. -
Seite 31: Menüstruktur
Der an der Rückseite des MULTIMESS angebrachte Varistor ist defekt. Der Varistor stellt einen Überspannungsschutz gegen energiereiche Impulse dar und ist deshalb sofort zu ersetzen. Beim Anschluss eines KBR-Maximumwächters an den Impulsausgang ist sicherzustellen, dass die Polarität des Optokopplerausgangs beachtet wird. 3.3 Menüstruktur Die Hauptmenüs können mit... -
Seite 32: Passwortschutz
Handbuch Universalnetzmeßgerät MULTIMESS - Light ASSWORTSCHUTZ Ist der Passwortschutz aktiviert, kann weder in die Programmierung von MULTIMESS eingegriffen, noch Daten gelöscht werden. Die Anzeigefunktionen bleiben weiterhin erhalten. 4.1 Passwort eingeben bzw. ändern im Menü U PH-N Taste Anzeigen Matrix- Kommentar L1...L3... -
Seite 33: Passwortschutz Aktivieren Im Menü U
Handbuch Universalnetzmeßgerät MULTIMESS - Light 4.2 Passwortschutz aktivieren im Menü U PH-N Taste Anzeigen Matrix- Kommentar L1...L3 display 50.00 Netzfrequenz verzweigt ins Untermenü FrEi kein Passwortschutz 2.42 Softwareversion 50.00 Code Netzfrequenz wechselt zur Paßworteingabe 0000 kein Passwortschutz 2.42 Softwareversion 0000 Code 1. -
Seite 34: Passwortschutz Deaktivieren Im Menü U
Handbuch Universalnetzmeßgerät MULTIMESS - Light 4.3 Passwortschutz deaktivieren im Menü U PH-N Taste Anzeigen Matrix- Kommentar L1...L3 display 50.00 Netzfrequenz verzweigt ins Untermenü GESP = Passwortschutz aktiviert 2.42 Softwareversion 50.00 Code Netzfrequenz wechselt zur Paßworteingabe 0000 Passwortschutz 2.42 Softwareversion 50.00... - Seite 35 ¨ Vorschläge KBR GmbH ¨ Korrekturen Abteilung Entwicklung Am Kiefernschlag 7 Betrifft Gerät: 91126 Schwabach Absender: Sollten Sie beim Lesen dieser Bedienungsanleitung oder Druck- Name schrift auf Druckfehler gestossen sein, bitten wir Sie, uns diese Firma/Dienststelle mitzuteilen. Ebenso freuen wir uns über Anregungen, Hinweise oder...
