KBR multimess 4F96
4.2

Anschlussplan

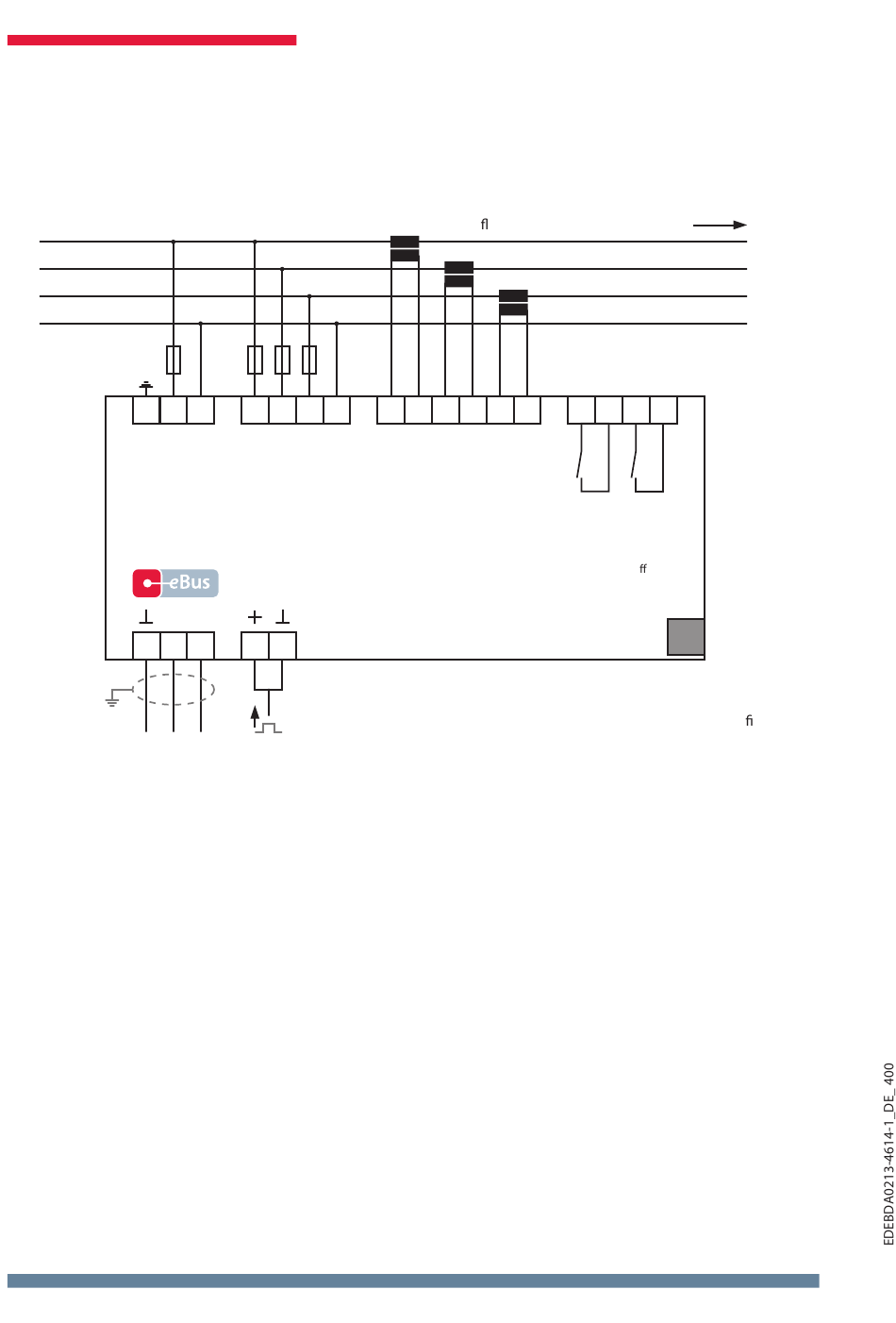

multimess 4F96 LCD - Anschluss-Schema-DE-GB-/ M.Hi. 3511-2-110830
L1
L2
L3
N
PE 1
L
Power
Netz *
Option
BUS
A
90 91 92
* Spannungsversorgung siehe Typenschild.
18
2 10 11 12 13
N L1 L2 L3 N
Measuring voltage
Messspannung
Output
Ausgang
B
34 35
Strom ußrichtung / current direction
20 21 22 23 24 25
k1 L1 k2 L2 k3 L3
Measuring current
Messstrom
* Spannungsversorgung
siehe Typenschild.
Installation
Option
30 31 32 33
Relay 1 Relay 2
Contacts are open by
no power or alarm!
Kontakte geö net bei
fehlender Spannungsver-
sorgung oder bei Alarm!
Option
TCP / IP
Energiebus,
Modbus
oder
Pro bus
Rev. 4.00
