Anschlussplan/Klemmenbelegung; Messeingang Für Spannung - Kbr Multimess 4F96 Lcd Kurzanleitung

KBR multimess 4F96

8 Anschlussplan/Klemmenbelegung

multimess 4F96 LCD - Anschluss-Schema-DE-GB-/ M.Hi. 3511-2-110830

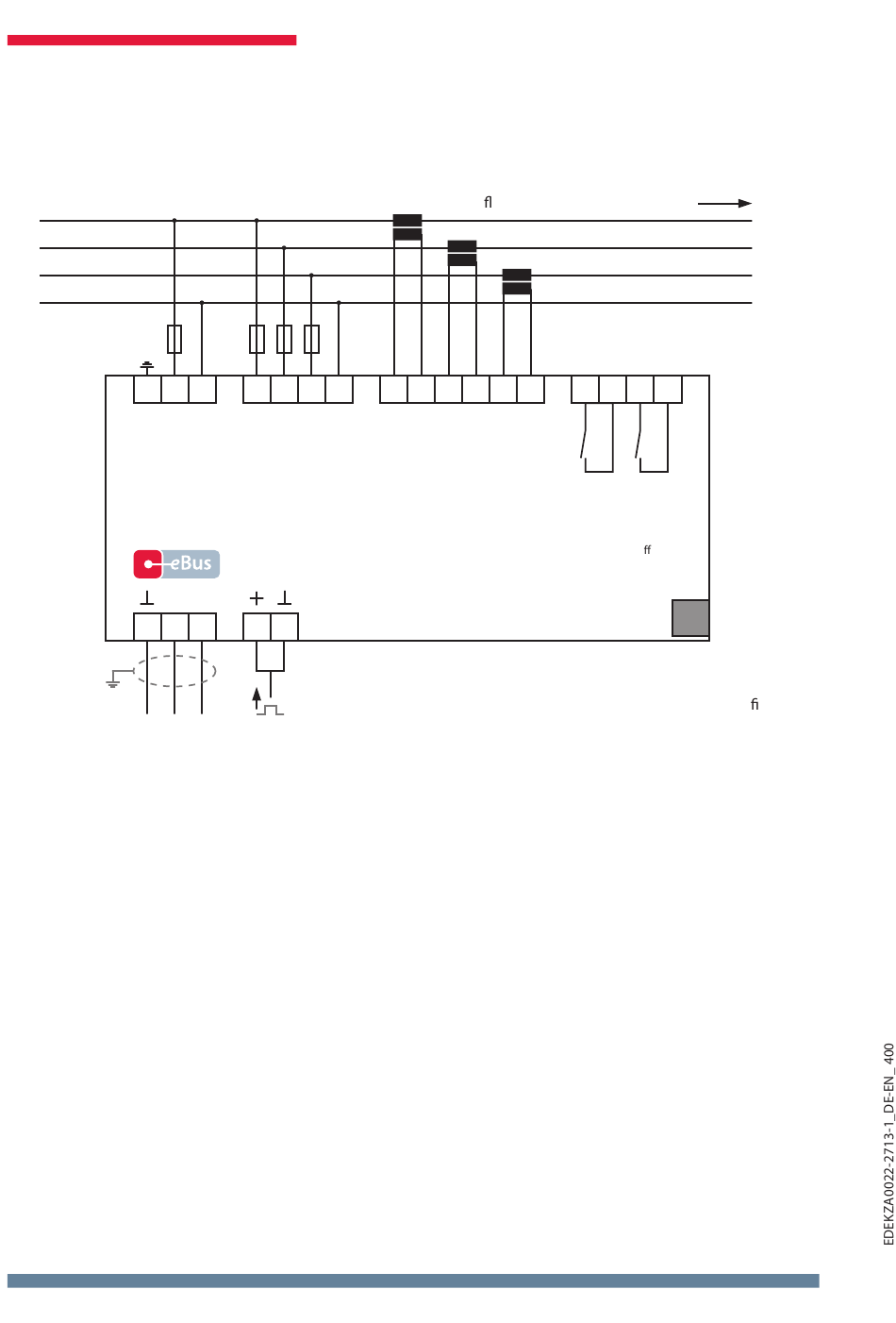

8.1 Anschlussplan
L1
L2
L3
N
PE 1
L
Power
Netz *
Option
BUS
A
90 91 92
8.2 Klemmenbelegung
Klemme 1 (L) und 2 (N):
Klemme 10 (L1):
11 (L2):
12 (L3):
13 (N):
20
2 10 11 12 13
N L1 L2 L3 N
Measuring voltage
Messspannung
Output
Ausgang
B
34 35
Stromversorgungsanschluss
Zur Stromversorgung des Gerätes wird eine
Steuerspannung benötigt . Das Gerät ist mit einem Mehr-
bereichsnetzteil ausgestattet und kann mit Spannungen
von 85 - 265V AC/DC versorgt werden .
Messeingang für Spannung
Dreiphasige Spannungsmessung sowohl in 3- als auch
in 4-Leiter-Drehstromnetzen . Direktmessung für 3x
5 . . .100 . . .120V oder 3x20 . . .500 . . .600V AC . Die Messbe-
reiche sind programmierbar . Bei Überschreitung des
Messbereiches erfolgt eine Fehlermeldung . Für höhere
Spannungen ist der Anschluss über Spannungswand-
ler notwendig . Für IT-Netze ist ein Nullpunktsbildner
erforderlich .
Anschlussplan/Klemmenbelegung
Strom ußrichtung / current direction
20 21 22 23 24 25
k1 L1 k2 L2 k3 L3
Measuring current
Messstrom
* Spannungsversorgung
siehe Typenschild.
Option
30 31 32 33
Relay 1 Relay 2
Contacts are open by
no power or alarm!
Kontakte geö net bei
fehlender Spannungsver-
sorgung oder bei Alarm!
Option
TCP / IP
eBus oder
Modbus,
Pro bus
Rev. 4.00
