Bedienungsanleitung multimess
3.3

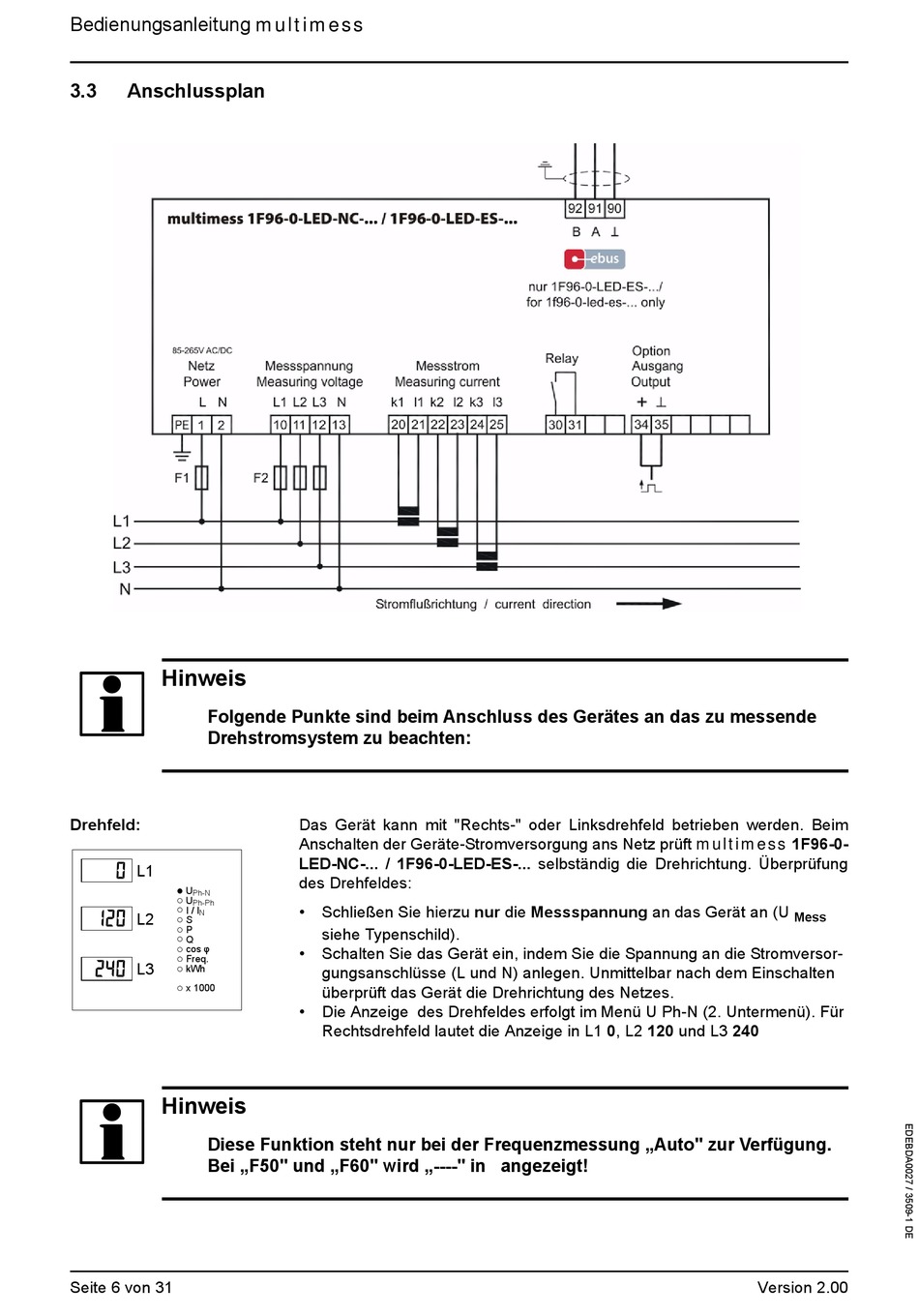

Anschlussplan
Hinweis
I
Folgende Punkte sind beim Anschluss des Gerätes an das zu messende
Drehstromsystem zu beachten:
Drehfeld:
0
L1
U
Ph-N
U
Ph-Ph
I / I
N
120
L2
S
P
Q
cos φ
Freq.
240
L3
kWh
x 1000
Hinweis
I
Diese Funktion steht nur bei der Frequenzmessung „Auto" zur Verfügung.
Bei „F50" und „F60" wird „----" in angezeigt!
Seite 6 von 31
Das Gerät kann mit "Rechts-" oder Linksdrehfeld betrieben werden. Beim
Anschalten der Geräte-Stromversorgung ans Netz prüft multimess 1F96-0-
LED-NC-... / 1F96-0-LED-ES-... selbständig die Drehrichtung. Überprüfung
des Drehfeldes:
•
Schließen Sie hierzu nur die Messspannung an das Gerät an (U
siehe Typenschild).
•
Schalten Sie das Gerät ein, indem Sie die Spannung an die Stromversor-
gungsanschlüsse (L und N) anlegen. Unmittelbar nach dem Einschalten
überprüft das Gerät die Drehrichtung des Netzes.
•
Die Anzeige des Drehfeldes erfolgt im Menü U Ph-N (2. Untermenü). Für
Rechtsdrehfeld lautet die Anzeige in L1 0, L2 120 und L3 240
Mess
Version 2.00
