Proline Promag H 500

Ein- und Auslaufstrecken

Anpassungsstücke
Endress+Hauser

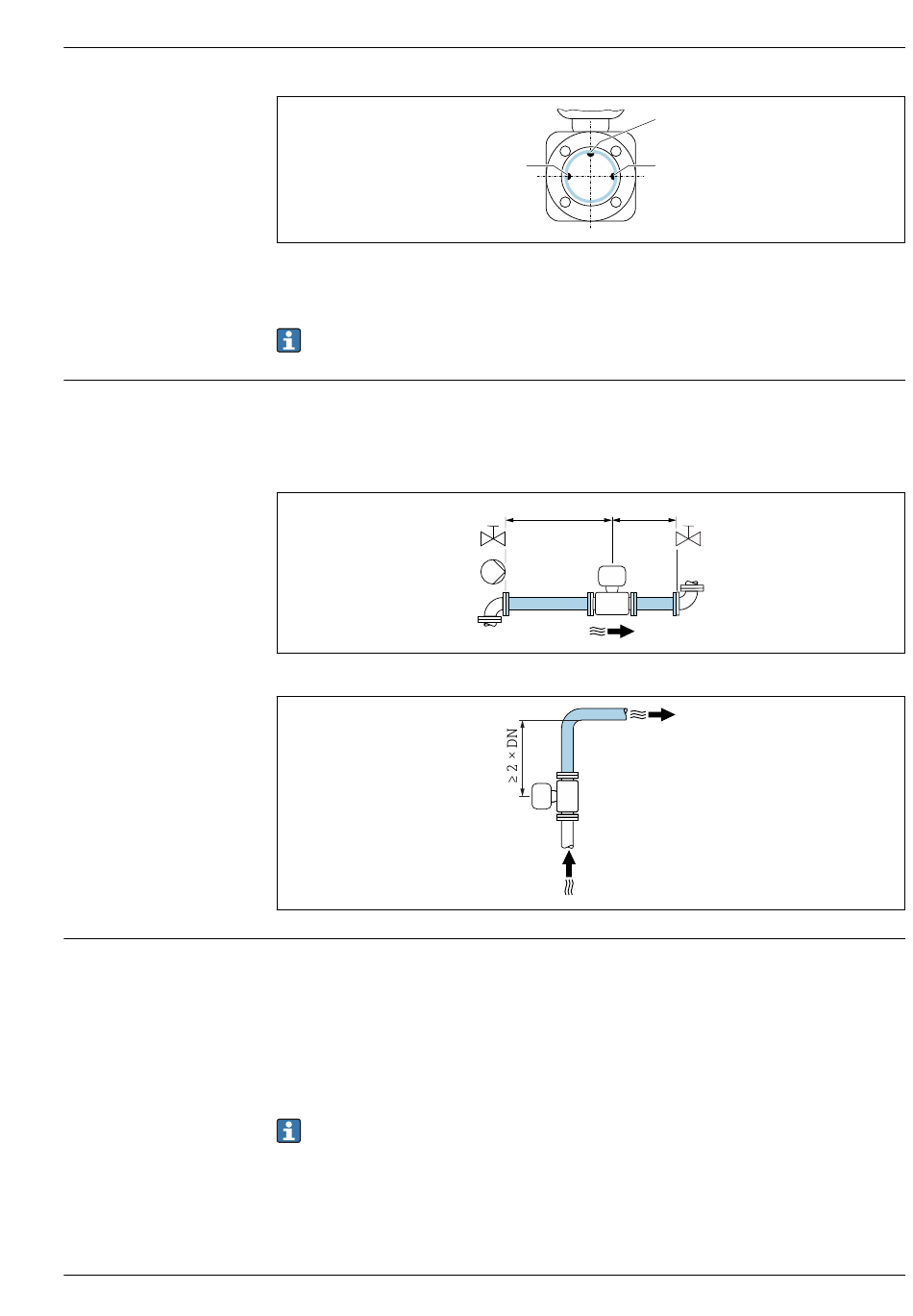

1 MSÜ-Elektrode für die Leerrohrüberwachung (ab DN > 15 mm (¹⁄₂ in) verfügbar)
2 Messelektroden für die Signalerfassung
Messgeräte mit einem Nenndurchmesser < DN 15 mm (¹⁄₂ in) verfügen über keine MSÜ-Elek-
trode. In dem Fall erfolgt die Leerrohrüberwachung über die Messelektroden.
Einbau mit Ein- und Auslaufstrecken
Um Unterdruck zu vermeiden und um die spezifizierte Messgenauigkeit einzuhalten, das Gerät vor
turbulenzerzeugenden Armaturen (z. B. Ventile, T-Stücke) und nach Pumpen einbauen.
Gerade und ungestörte Ein- und Auslaufstrecken einhalten.
Der Messaufnehmer kann mit Hilfe entsprechender Anpassungsstücke nach DIN EN 545 (Doppel-
flansch-Übergangsstücke) auch in eine Rohrleitung größerer Nennweite eingebaut werden. Die
dadurch erreichte Erhöhung der Strömungsgeschwindigkeit verbessert bei sehr langsam fließendem
Messstoff die Messgenauigkeit.
Das abgebildete Nomogramm dient zur Ermittlung des verursachten Druckabfalls durch Konfusoren
und Diffusoren:
• Durchmesserverhältnis d/D ermitteln.
• Druckverlust in Abhängigkeit von der Strömungsgeschwindigkeit (nach der Einschnürung) und
dem d/D-Verhältnis aus dem Nomogramm ablesen.
• Das Nomogramm gilt nur für Flüssigkeiten mit wasserähnlicher Viskosität.
• Bei hoher Viskosität des Messstoffs kann ein größerer Messrohrdurchmesser in Betracht
gezogen werden, um den Druckverlust zu reduzieren.
1
2 2
≥ 5 × DN ≥ 2 × DN
A0028998
A0028997
A0042132
