PROline Promag 10 H
Anpassungsstücke
Endress + Hauser
Der Messaufnehmer kann mit Hilfe entsprechender Anpassungsstücke nach (E) DIN EN 545
(Doppelflansch-Übergangsstücke) auch in eine Rohrleitung größerer Nennweite eingebaut wer-
den. Die dadurch erreichte Erhöhung der Strömungsgeschwindigkeit verbessert bei sehr lang-
sam fließendem Messstoff die Messgenauigkeit.

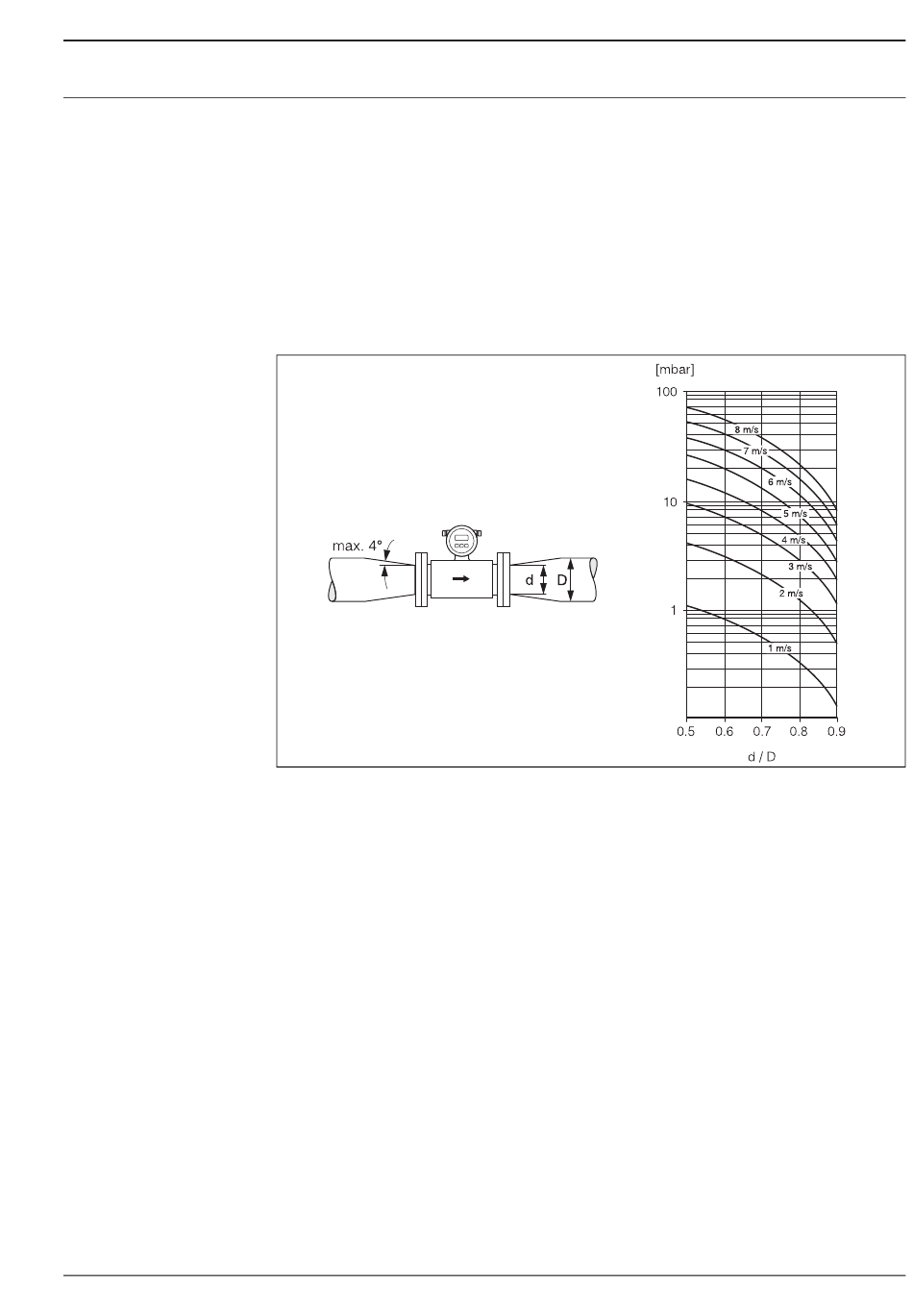

Das abgebildete Nomogramm dient zur Ermittlung des verursachten Druckabfalls durch Konfu-
soren und Diffusoren.
Hinweis!
Das Nomogramm gilt nur für Flüssigkeiten mit Viskositäten ähnlich Wasser.
1. Durchmesserverhältnis d/D ermitteln.
2. Druckverlust in Abhängigkeit von der Strömungsgeschwindigkeit (nach der Einschnürung)
und dem d/D-Verhältnis aus dem Nomogramm ablesen.
Druckverlust durch Anpassungsstücke
F06-10xxxxxx-05-05-xx-xx-000
