Geometrie
9.3.12
Version 1.1
Philips Veradius
Abmessungen des C-Bogenstativs
Definition
Motorgesteuerte Höheneinstellung
Bewegung in Längsrichtung
Schwenkbewegung
Drehung
Winkelbildung
Winkelbildung (erweiterte Drehung)
Quelle-Bild-Abstand (SID)
Fokus-Haut-Abstand (SSD)
Abstand vom Bildschirm des Flachdetektors
zum Austrittsfenster der Röntgenröhre
Abstand vom C-Bogen zum Röntgenstrahl
Gewicht
Philips Veradius
Die folgenden Diagramme zeigen die Geometrie des Philips Veradius-Systems:

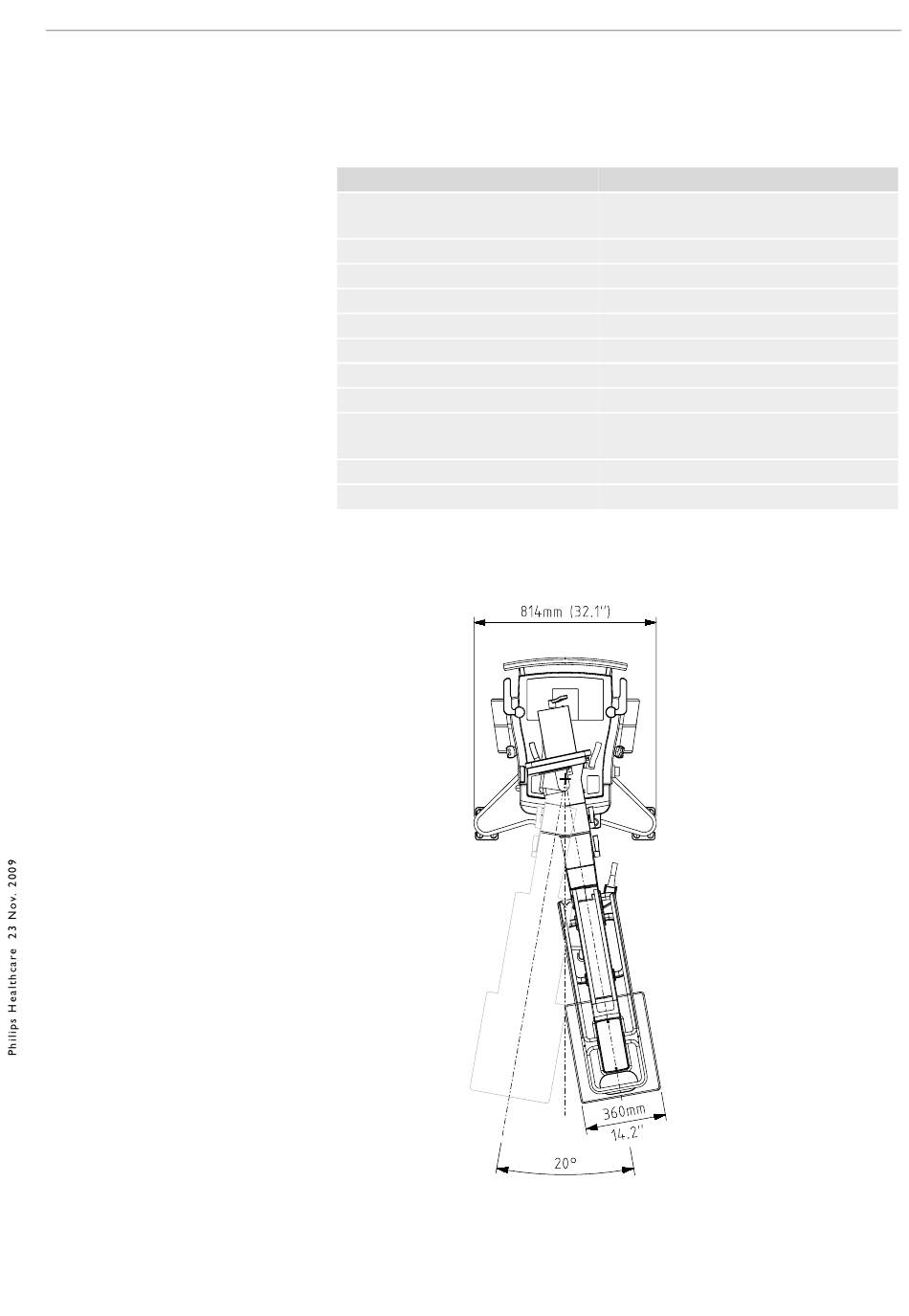

Abbildung 9.15 Philips Veradius, Draufsicht
Systemdaten
Spezifikation
49 cm (Bereich von +43 bis –6 cm)
(+41 bis –8 cm für den erweiterten Drehbereich)
20 cm
± 10°
Über ± 180° mit Sicherheitsstopp bei ± 135°
+90°/–25°
+90°/–45°
993 mm
IEC: Minimum 20 cm; HHS-Minimum 30 cm
76 cm
61 cm
332,5 kg
