Messen

5.21.4
W A R N H I N W E I S
H I N W E I S
H I N W E I S
Version 1.1
Philips Veradius
Mithilfe der Funktion ,Messen' können Sie einen Abstand im aktuellen Bild
messen. Darüber hinaus kann der Winkel zwischen zwei Linien berechnet
werden.
Bevor eine Messung berechnet werden kann, muss eine Kalibrierung
durchgeführt werden, um für den Durchlauf einen Referenzwert festzulegen.
Klicken Sie im Schaltflächenbereich auf die Schaltfläche |Messen|.
1
Das Bedienfeld ,Messen' wird angezeigt.

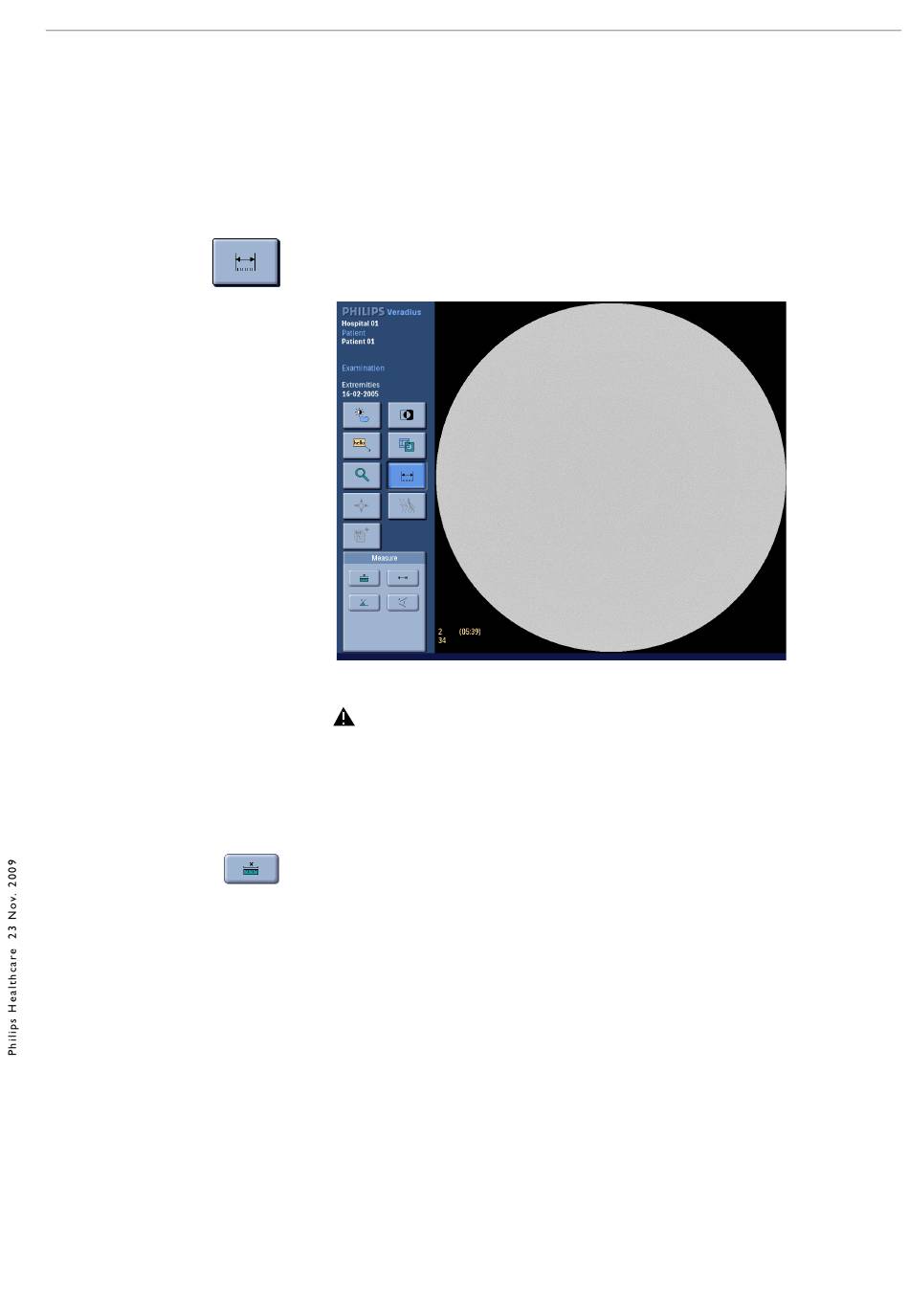

Abbildung 5.51 Bedienfeld ,Messen'
Es liegt in der Verantwortung des Bedieners, Messungenauigkeiten durch geometrische
Vergrößerungen oder Bewegungen des Patienten zu vermeiden.
Um genauer arbeiten zu können, verwenden Sie die Funktion ,Zoom' zusammen mit
der Funktion ,Messen'.
Klicken Sie auf die Schaltfläche |Kalibrieren|, um die Kalibrierung zu starten.
2
Zeichnen Sie zwischen zwei Punkten mit bekanntem Abstand im Bild eine
3
Kalibrierungslinie.
Eine Kalibrierungslinie kann gezeichnet werden, indem Sie mit der Maus über das
Bild ziehen. Die Linie kann dann angepasst werden, indem Sie ihre Enden ziehen.
Geben Sie im Popup-Fenster ,Kalibrierung' in das Textfeld die bekannte
4
Länge der Linie ein.
