5.21
Bildverarbeitung
Trace anzeigen
5.21.9
H I N W E I S
5 - 1 0 4
Betrieb
Mit der Funktion ,Trace anzeigen' können Sie unter Verwendung
aufgenommener Bilder einen Hintergrund mit der Gefäßstruktur erzeugen.
Zeigen Sie das erste Bild, das für das Tracing verwendet werden soll, auf dem
1
Bildschirm an.
Verwenden Sie die Tasten |Vorheriges| [M25] und |Nächstes| [M27],
2
um durch die Bilder zu navigieren und das gewünschte Bild auszuwählen.
Klicken Sie im Schaltflächenbereich auf die Schaltfläche |Trace anzeigen|.
3
Das Bedienfeld ,Trace anzeigen' wird angezeigt. Das Zoomfeld, die Messungen
und die Beschriftungen werden aus dem Bild entfernt. Drücken Sie die Taste
|Nächstes| [M27], um Bilder zum Trace-Ergebnis hinzuzufügen.

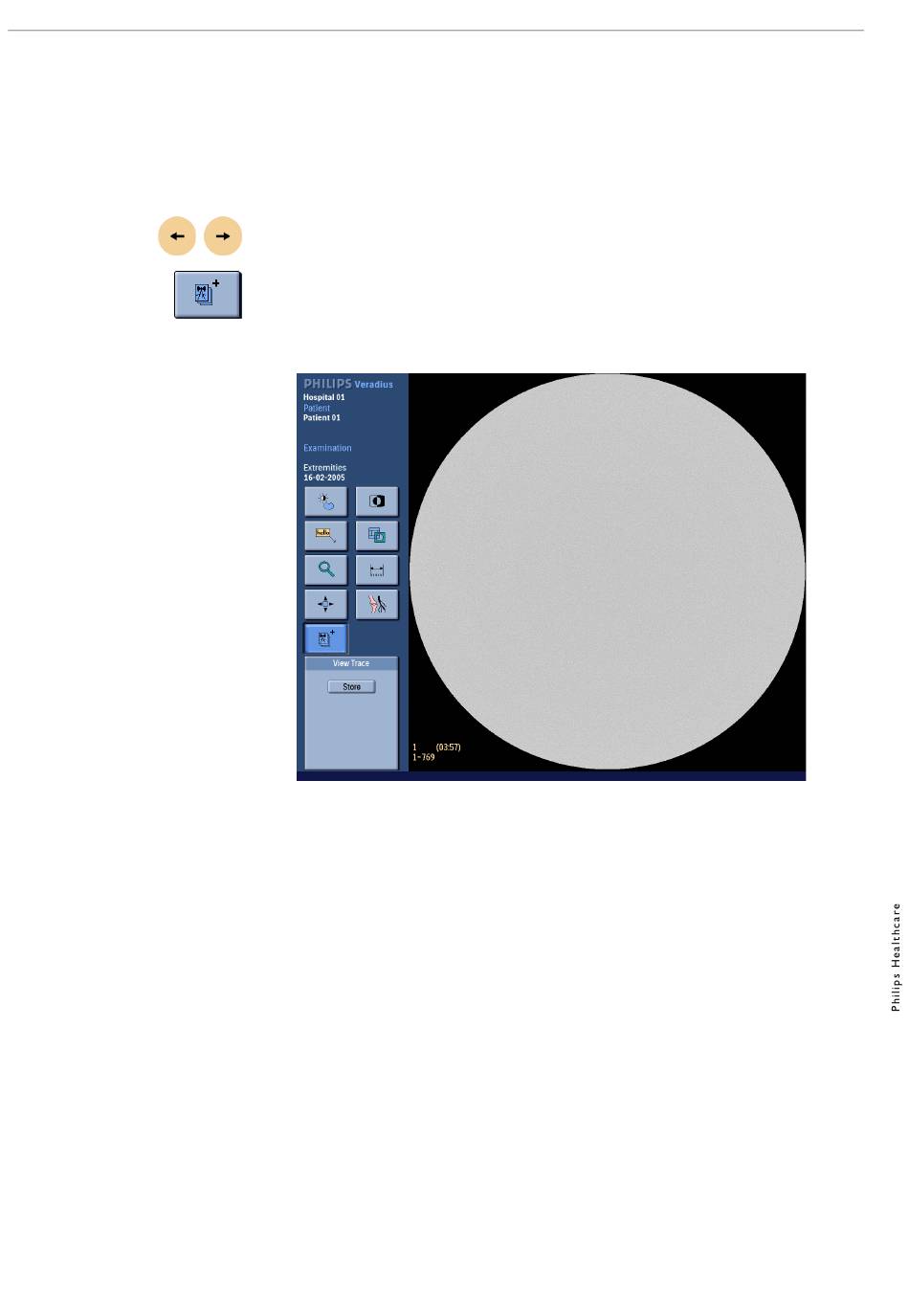

Abbildung 5.60 Bedienfeld ,Trace anzeigen'
Klicken Sie auf die Schaltfläche |Speichern|, um ein Trace-Bild zu erstellen.
4
Das Trace-Bild wird in einem neuen Durchlauf gespeichert.
Wird ein subtrahierter Durchlauf für das Tracing verwendet, werden das Maskenbild
und das Trace-Bild in einem neuen Durchlauf gespeichert.
Version 1.1
Philips Veradius
