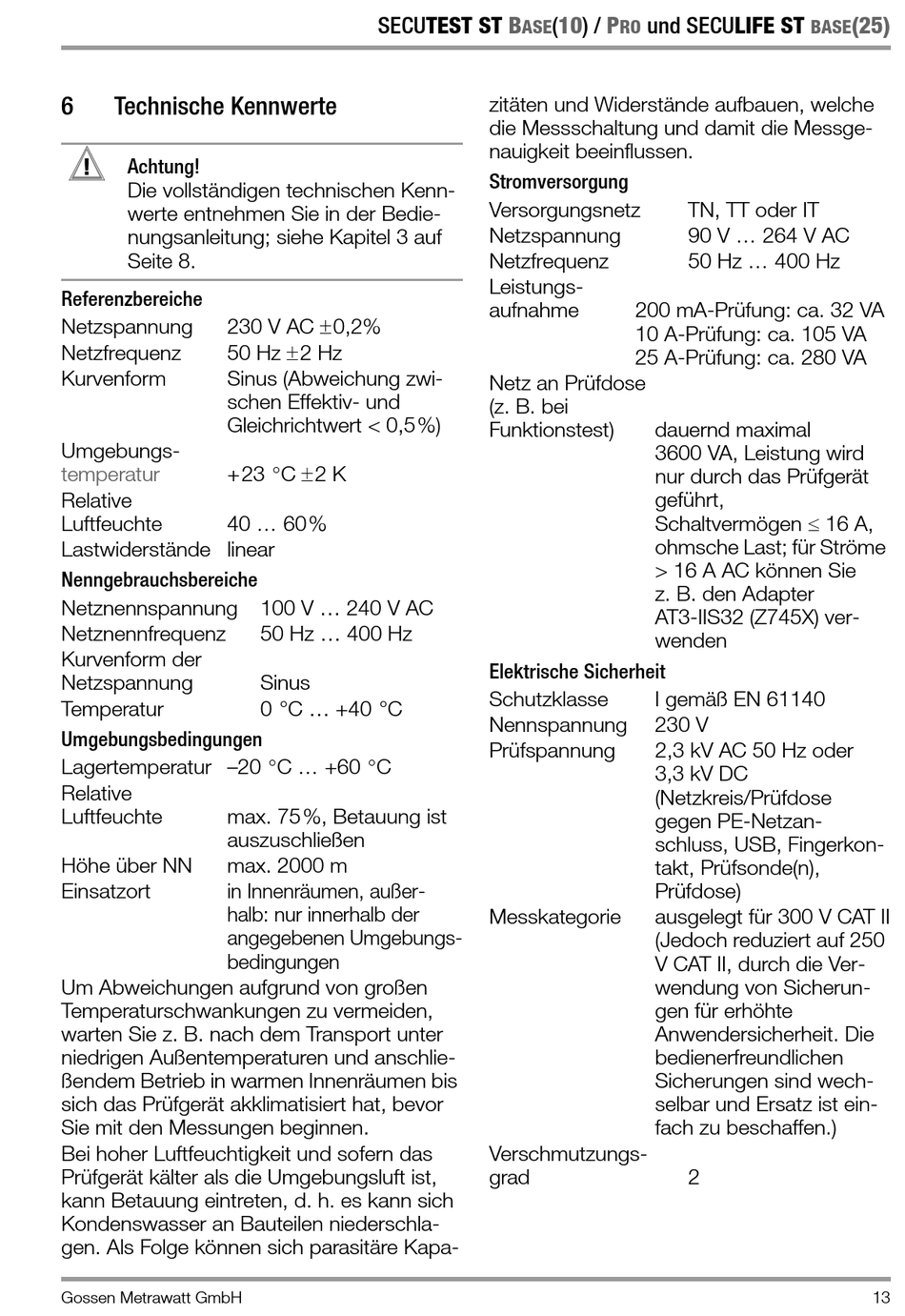

6
Technische Kennwerte
!
Achtung!
Die vollständigen technischen Kenn-
werte entnehmen Sie in der Bedie-
nungsanleitung; siehe Kapitel 3 auf
Seite 8.
Referenzbereiche
230 V AC 0,2%
Netzspannung
50 Hz 2 Hz
Netzfrequenz
Kurvenform
Sinus (Abweichung zwi-
schen Effektiv- und
Gleichrichtwert < 0,5%)
Umgebungs-
+23 C 2 K
temperatur
Relative
40 60%
Luftfeuchte
Lastwiderstände linear
Nenngebrauchsbereiche
Netznennspannung
Netznennfrequenz
Kurvenform der
Netzspannung
Temperatur
Umgebungsbedingungen
Lagertemperatur –20 C +60 C
Relative
Luftfeuchte
max. 75%, Betauung ist
auszuschließen
Höhe über NN
max. 2000 m
Einsatzort
in Innenräumen, außer-
halb: nur innerhalb der
angegebenen Umgebungs-
bedingungen
Um Abweichungen aufgrund von großen
Temperaturschwankungen zu vermeiden,
warten Sie z. B. nach dem Transport unter
niedrigen Außentemperaturen und anschlie-
ßendem Betrieb in warmen Innenräumen bis
sich das Prüfgerät akklimatisiert hat, bevor
Sie mit den Messungen beginnen.
Bei hoher Luftfeuchtigkeit und sofern das
Prüfgerät kälter als die Umgebungsluft ist,
kann Betauung eintreten, d. h. es kann sich
Kondenswasser an Bauteilen niederschla-
gen. Als Folge können sich parasitäre Kapa-
Gossen Metrawatt GmbH
SECUTEST ST
100 V ... 240 V AC
50 Hz ... 400 Hz
Sinus
0 °C ... +40 °C
B
(10) /
P
und SECULIFE ST
ASE
RO
zitäten und Widerstände aufbauen, welche
die Messschaltung und damit die Messge-
nauigkeit beeinflussen.
Stromversorgung
Versorgungsnetz
Netzspannung
Netzfrequenz
Leistungs-
aufnahme
200 mA-Prüfung: ca. 32 VA
10 A-Prüfung: ca. 105 VA
25 A-Prüfung: ca. 280 VA
Netz an Prüfdose
(z. B. bei
Funktionstest)
dauernd maximal
3600 VA, Leistung wird
nur durch das Prüfgerät
geführt,
Schaltvermögen 16 A,
ohmsche Last; für Ströme
> 16 A AC können Sie
z. B. den Adapter
AT3-IIS32 (Z745X) ver-
wenden
Elektrische Sicherheit
Schutzklasse
I gemäß EN 61140
Nennspannung
230 V
Prüfspannung
2,3 kV AC 50 Hz oder
3,3 kV DC
(Netzkreis/Prüfdose
gegen PE-Netzan-
schluss, USB, Fingerkon-
takt, Prüfsonde(n),
Prüfdose)
Messkategorie
ausgelegt für 300 V CAT II
(Jedoch reduziert auf 250
V CAT II, durch die Ver-
wendung von Sicherun-
gen für erhöhte
Anwendersicherheit. Die
bedienerfreundlichen
Sicherungen sind wech-
selbar und Ersatz ist ein-
fach zu beschaffen.)
Verschmutzungs-
grad
(25)
BASE
TN, TT oder IT
90 V 264 V AC
50 Hz 400 Hz
2
13
