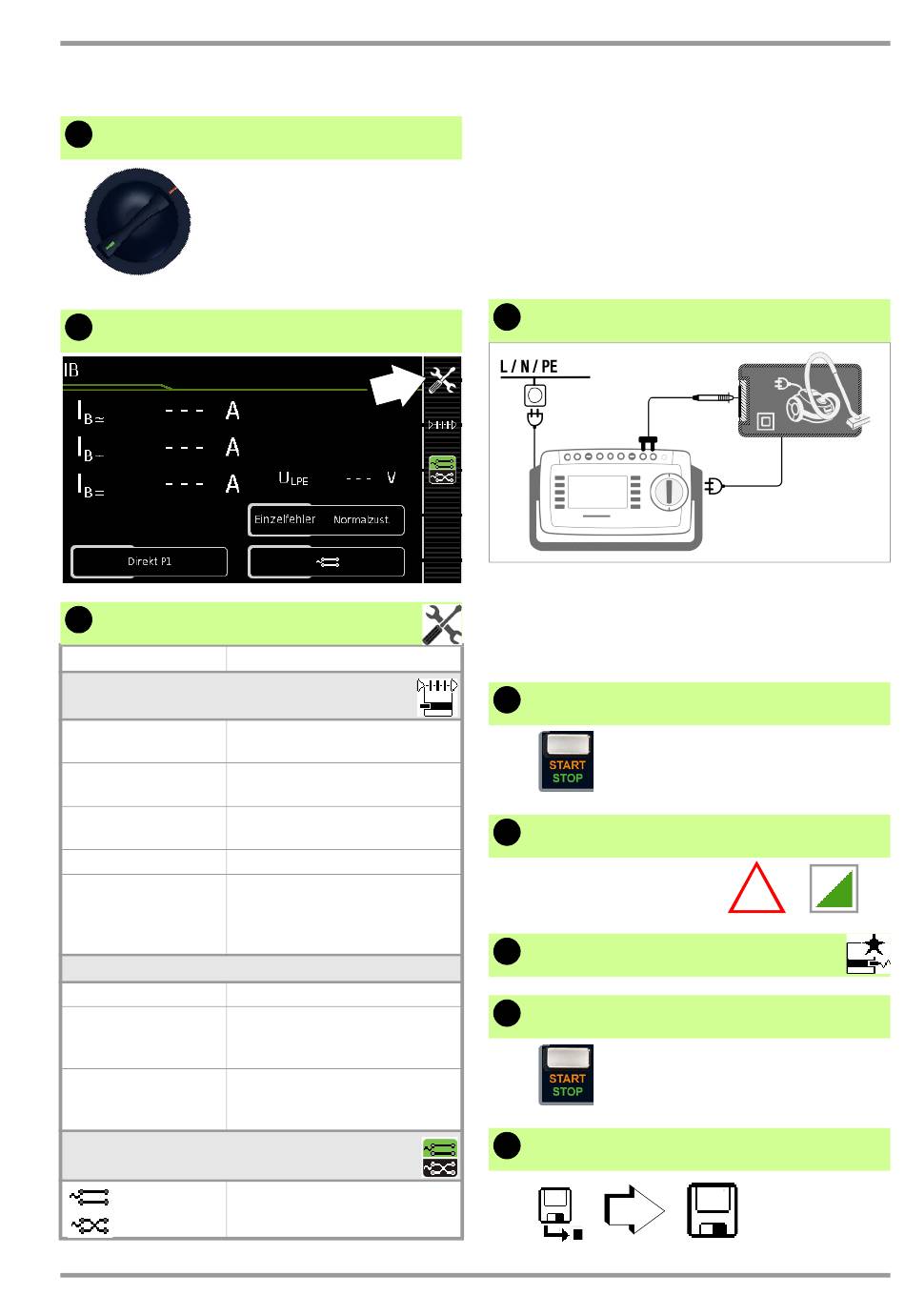

13.7 IT – Berührungsstrom
1
Messfunktion wählen
IT
2
Parameter wählen
3
Parameter einstellen
Messparameter
Messart
Direkt P1
Differentiell P1
Alternativ P1
Festanschluss P1
Alternativ P1–P2
Einzelfehler (SFC) – nur bei Messart Direkt
Normalzustand
N unterbrochen
PE unterbrochen
Polung – nur bei Messart Direkt, Differenz
und AT3-Adapter
normal
umgekehrt
Gossen Metrawatt GmbH
SECUTEST ST
Bedeutung
Direktes Messverfahren
1)
(über Prüfdose
)
Differenzstrommessverfahren
(über Prüfdose)
Ersatz-Ableitstrommessverfahren
1)
(über Prüfdose
oder VL2E)
Fest installierter Prüfling
Nur Prüfgeräte mit Merkmal H01:
Ersatz-Ableitstrommessverfahren:
2-Pol-Messung zwischen Prüfsonde
1 und 2, siehe Kapitel 13.17
keine Einzelfehlersimulation aktiv
Fehlersimulation - lediglich Phase
und Schutzleiter werden mit dem
2)
Prüfling verbunden
Fehlersimulation aktiv - Schutzlei-
ter wird für den Zeitraum der
Messung vom Prüfling getrennt
Auswahl der Polarität für Netz-
spannung an Prüfdose
B
(10) /
P
und SECULIFE ST
ASE
RO
1)
Anschluss auch über AT3-IIIE, AT3-IIS, AT3-II S32, AT16DI/AT32DI
2) Nur für Prüflingsanschluss an der Prüfdose geeignet.
Nicht geeignet für Messungen an Adapter AT16DI oder
AT32DI.
Stellen Sie vor allen Ableitstrommessungen sicher,
dass die Messparameter „Ref.spannung L-PE" und
„Prüffreq. Alt." im SETUP korrekt eingestellt sind,
siehe Kapitel 12.4.
4
Prüfling anschließen
P1
➭ Schließen Sie den Prüfling an die Prüfdose an.
➭ Kontaktieren Sie mit der Prüfsonde P1 zu-
sätzliche berührbare leitfähige Teile, die
nicht mit dem Schutzleiter verbunden sind.
5
Prüfung starten
6
Netzspannungswarnung bestätigen
Direkt & Differentiell:
7
Messwerte zwischenspeichern
8
Prüfung stoppen
9
Messungen unter ID-Nr. abspeichern
(25)
BASE
Direkt P1/ Diff P1/ Alt P1
!
31
