Kryoskop Modell 4250 Bedienungsanleitung
®
Supervisor/Bediener-
Schlüsselschalter, Netzschalter,
Arbeitskopf (1)
Sicherungshalter, Barcode- und
RS-232-Anschluss an der
Rückwand (siehe Abb. 6)
Rühr-/Gefrierdraht (2)
Kühlkammer (8)
Wärmeträgerflüssig-
keitsfilter (5)
Luftfilter (7)
Ersetzen der
Wärmeträgerflüssigkeitsfilter-
Leitung (6)

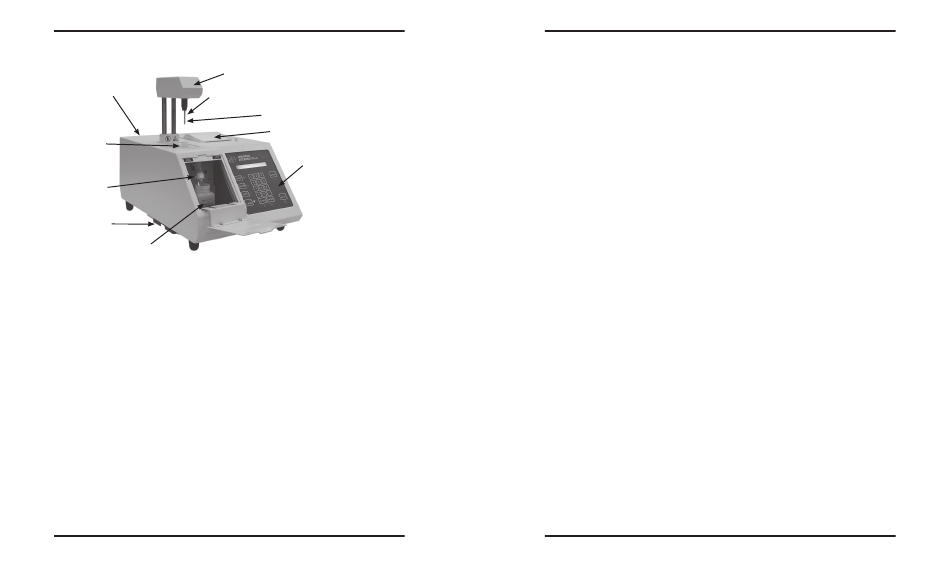

Abb. 4: Modell 4250 Komponenten und Bedienelemente
•
Wegen Verletzungs- oder Feuergefahr darf dieses Gerät niemals in einer
explosionsfähigen Atmosphäre betrieben werden.
Funktion der Hauptkomponenten
Sie können das Gerät schneller und leichter in Betrieb nehmen, wenn Sie sich
mit der Lage und den Funktionen der nachstehend beschriebenen Komponenten,
Systeme und Bedienelemente vertraut machen, bevor Sie fortfahren.
Arbeitskopf (Abb. 4, Punkt 1)
Der Arbeitskopf enthält einen Rühr-/Gefrierdraht mit elektrischen
Vorrichtungen, die ihn zum Vibrieren bringen, einen ultrastabilen, ultrapräzisen
Thermistor-Probenfühler sowie Vorrichtungen zur automatischen Platzierung
des Fühlers und der Probe in der Kühlkammer.
Kühlkammer (Abb. 4, Punkt 8)
Die Probenkühlung erfolgt durch eine thermoelektrische Kältephase. Die
Kammer enthält eine geringe Menge Wärmeträgerflüssigkeit für eine optimale
Kühlkapazität.
12
Probenfühler (3)
Drucker (9)
Display (Anzeige)
und Tastatur (4)
Mess- und Regelschaltkreise (innen)
Die Mikroprozessor-gesteuerten Schaltkreise messen und regeln die
dynamische Temperatur der Proben-Kühlkammer automatisch. Sie verarbeitet
Kalibrierungsdaten und Probentemperaturinformationen. Sie präsentieren auch
kalibrierte Testergebnisse auf der Digitalanzeige.
Elektronische Schaltkreise (intern)
Der Hauptschaltkreis befindet sich auf zwei PCBs in einer Konfiguration mit
Hauptplatine/Zusatzplatine. Weitergehende technische Einzelheiten finden Sie
im Wartungshandbuch des Geräts, das getrennt erhältlich ist.
Prozessorplatine: Die Prozessorplatine ist die kleinere der beiden Platinen.
Auf ihr befinden sich der Intel 80C186EB Zentralprozessor (CPU), zwei
Flash-EPROMs, RAM, Echtzeit-Uhr, Watchdog-Schaltkreis und Glue Logic
(Anpassungsschaltung).
Applikationsplatine: Die Applikationsplatine enthält die Steuer- und
Interface-Schaltkreise für die anderen Teilsysteme wie z. B. Tastatur,
Anzeige, Kühleinheit, RS-232-, Drucker- und Barcode-Schnittstellen. Auf
der Applikationsplatine befinden sich auch zwei 20-Bit-A/D-Konverter zur
Ablesung der Proben- und Blockfühler-Thermistoren.
Display (Anzeige) (Abb. 4, Punkt 4)
Im Anzeigefeld wird Folgendes angezeigt:
•
Teststatus und -ergebnisse.
•
Statusmeldungen bei Einschalten des Geräts oder bei Auswahl von
Funktionen.
•
Wichtige Fehlermeldungen bei Auftreten von Fehlerbedingungen.
(Meldungen mit einer Länge von mehr als 20 Zeichen werden über die
Anzeige gescrollt).
Tastatur (Abb. 4, Punkt 4)
Die Tastatur ermöglicht Bedienereingaben zum Mikroprozessor. Für Layout
und Funktionen der Tastaturschalter siehe Abb. 5.
Drucker (Abb. 4, Punkt 9)
Der Drucker zeichnet die angezeigten Testergebnisse, Proben-ID und andere
erforderliche Informationen auf Papier auf. Meldungen von einer Länge über
40 Zeichen werden auf der folgenden Zeile fortgesetzt.
Betrieb des Geräts
13
