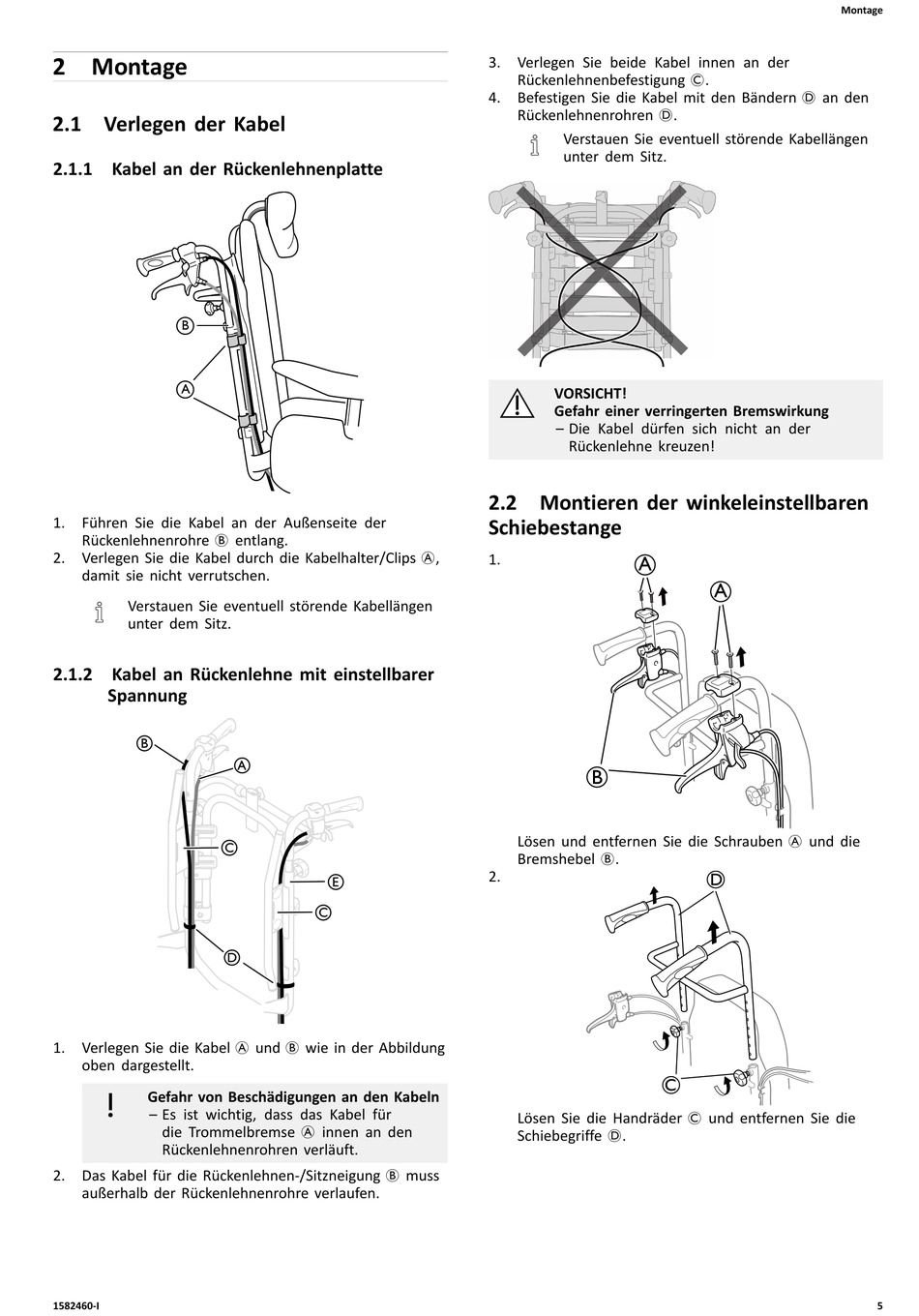

2 Montage
2.1 Verlegen der Kabel
2.1.1 Kabel an der Rückenlehnenplatte
B
A
1. Führen Sie die Kabel an der Außenseite der
Rückenlehnenrohre B entlang.
2. Verlegen Sie die Kabel durch die Kabelhalter/Clips A,
damit sie nicht verrutschen.
Verstauen Sie eventuell störende Kabellängen
unter dem Sitz.
2.1.2 Kabel an Rückenlehne mit einstellbarer
Spannung
B
C
1. Verlegen Sie die Kabel A und B wie in der Abbildung
oben dargestellt.
Gefahr von Beschädigungen an den Kabeln
– Es ist wichtig, dass das Kabel für
die Trommelbremse A innen an den
Rückenlehnenrohren verläuft.
2. Das Kabel für die Rückenlehnen-/Sitzneigung B muss
außerhalb der Rückenlehnenrohre verlaufen.
1582460-I
A
E
C
D
3. Verlegen Sie beide Kabel innen an der
Rückenlehnenbefestigung C.
4. Befestigen Sie die Kabel mit den Bändern D an den
Rückenlehnenrohren D.
Verstauen Sie eventuell störende Kabellängen
unter dem Sitz.
VORSICHT!
Gefahr einer verringerten Bremswirkung
– Die Kabel dürfen sich nicht an der
Rückenlehne kreuzen!
2.2 Montieren der winkeleinstellbaren
Schiebestange
1.
A
B
Lösen und entfernen Sie die Schrauben A und die
Bremshebel B.
2.
Lösen Sie die Handräder C und entfernen Sie die
Schiebegriffe D.
Montage
A
5
