Rea® Azalea®
WARNUNG!
Sicherheitsrisiko
– Der in Kombination mit der Halterung für die
Gurtbefestigung verwendete Hosenträgergurt
sollte von einem erfahrenen Arzt oder Techniker
befestigt werden.
– Der Hosenträgergurt muss immer in Verbindung
mit dem Beckengurt verwendet werden und
sollte über dem Beckengurt angelegt werden.
WARNUNG!
Rutschgefahr
Der Benutzer kann im Rollstuhl versehentlich
herunterrutschen.
– Setzen Sie daher einen Hosenträgergurt immer
zusammen mit einem Beckengurt ein.
WARNUNG!
Sicherheitsrisiko
– Der Hosenträgergurt darf beim Transport
in einem Fahrzeug nicht als Sicherheitsgurt
verwendet werden.
Stellen Sie sicher, dass der Hosenträgergurt an keiner
Stelle zu viel Druck ausübt.
Gurte mit CE-Kennzeichnung zur Verwendung
mit Rollstühlen können unter Beibehaltung der
CE-Kennzeichnung am Rollstuhl befestigt werden. Der
Gurt sollte von der verantwortlichen verordnenden
Person angepasst und von einem erfahrenen
Techniker befestigt werden. Beim Transport
des Rollstuhls in einem Fahrzeug muss jedoch
zusätzlich zum Sicherheitsgurt des Fahrzeugs der
Originalbeckengurt von Invacare angelegt werden.

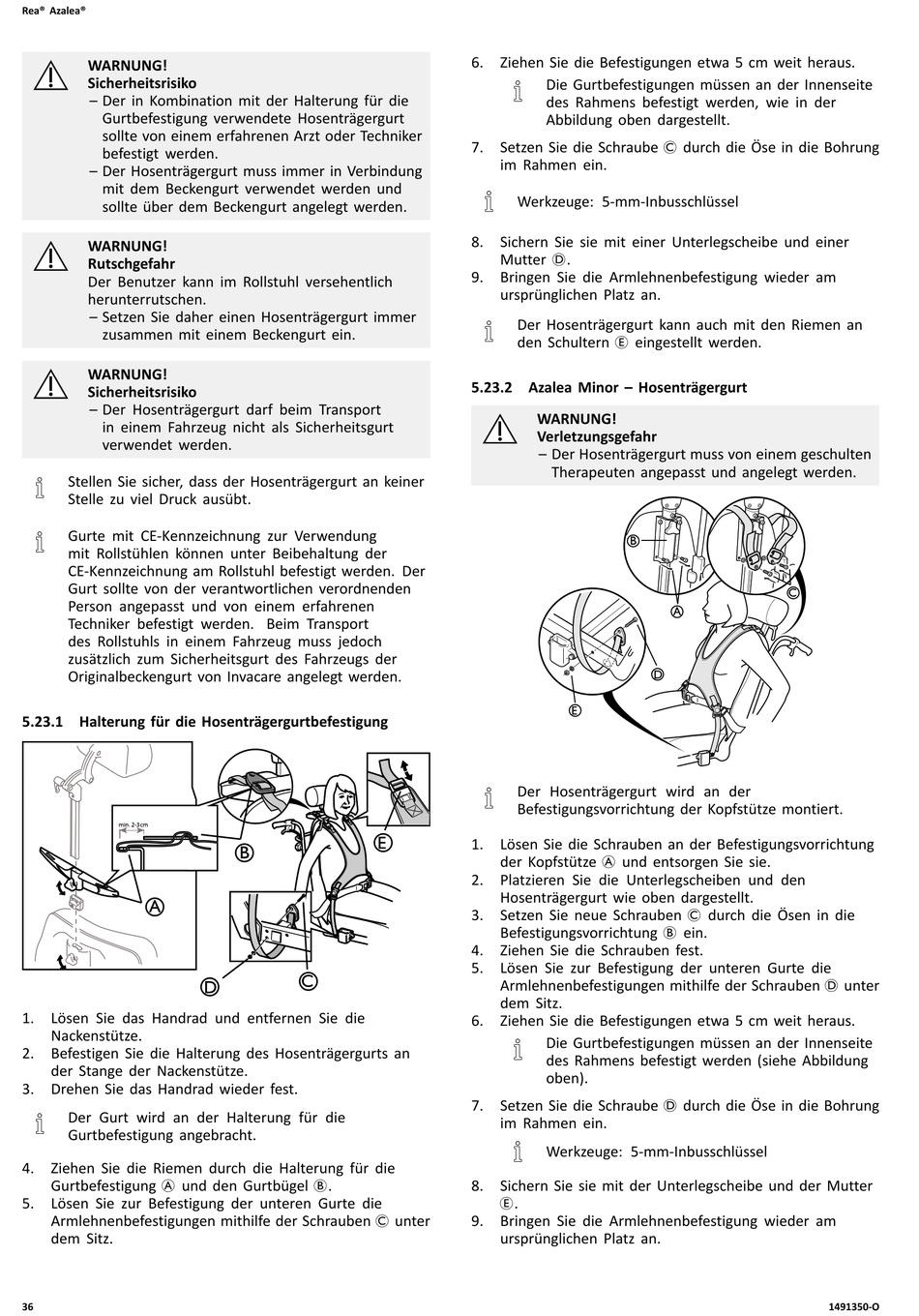

5.23.1 Halterung für die Hosenträgergurtbefestigung
A
1. Lösen Sie das Handrad und entfernen Sie die
Nackenstütze.
2. Befestigen Sie die Halterung des Hosenträgergurts an
der Stange der Nackenstütze.
3. Drehen Sie das Handrad wieder fest.
Der Gurt wird an der Halterung für die
Gurtbefestigung angebracht.
4. Ziehen Sie die Riemen durch die Halterung für die
Gurtbefestigung A und den Gurtbügel B.
5. Lösen Sie zur Befestigung der unteren Gurte die
Armlehnenbefestigungen mithilfe der Schrauben C unter
dem Sitz.
36
B
C
D
6. Ziehen Sie die Befestigungen etwa 5 cm weit heraus.
Die Gurtbefestigungen müssen an der Innenseite
des Rahmens befestigt werden, wie in der
Abbildung oben dargestellt.
7. Setzen Sie die Schraube C durch die Öse in die Bohrung
im Rahmen ein.
Werkzeuge: 5-mm-Inbusschlüssel
8. Sichern Sie sie mit einer Unterlegscheibe und einer
Mutter D.
9. Bringen Sie die Armlehnenbefestigung wieder am
ursprünglichen Platz an.
Der Hosenträgergurt kann auch mit den Riemen an
den Schultern E eingestellt werden.
5.23.2 Azalea Minor – Hosenträgergurt
WARNUNG!
Verletzungsgefahr
– Der Hosenträgergurt muss von einem geschulten
Therapeuten angepasst und angelegt werden.
Der Hosenträgergurt wird an der
Befestigungsvorrichtung der Kopfstütze montiert.
E
1. Lösen Sie die Schrauben an der Befestigungsvorrichtung
der Kopfstütze A und entsorgen Sie sie.
2. Platzieren Sie die Unterlegscheiben und den
Hosenträgergurt wie oben dargestellt.
3. Setzen Sie neue Schrauben C durch die Ösen in die
Befestigungsvorrichtung B ein.
4. Ziehen Sie die Schrauben fest.
5. Lösen Sie zur Befestigung der unteren Gurte die
Armlehnenbefestigungen mithilfe der Schrauben D unter
dem Sitz.
6. Ziehen Sie die Befestigungen etwa 5 cm weit heraus.
Die Gurtbefestigungen müssen an der Innenseite
des Rahmens befestigt werden (siehe Abbildung
oben).
7. Setzen Sie die Schraube D durch die Öse in die Bohrung
im Rahmen ein.
Werkzeuge: 5-mm-Inbusschlüssel
8. Sichern Sie sie mit der Unterlegscheibe und der Mutter
E.
9. Bringen Sie die Armlehnenbefestigung wieder am
ursprünglichen Platz an.
B
A
D
E
C
