3 Montage
!
!
20

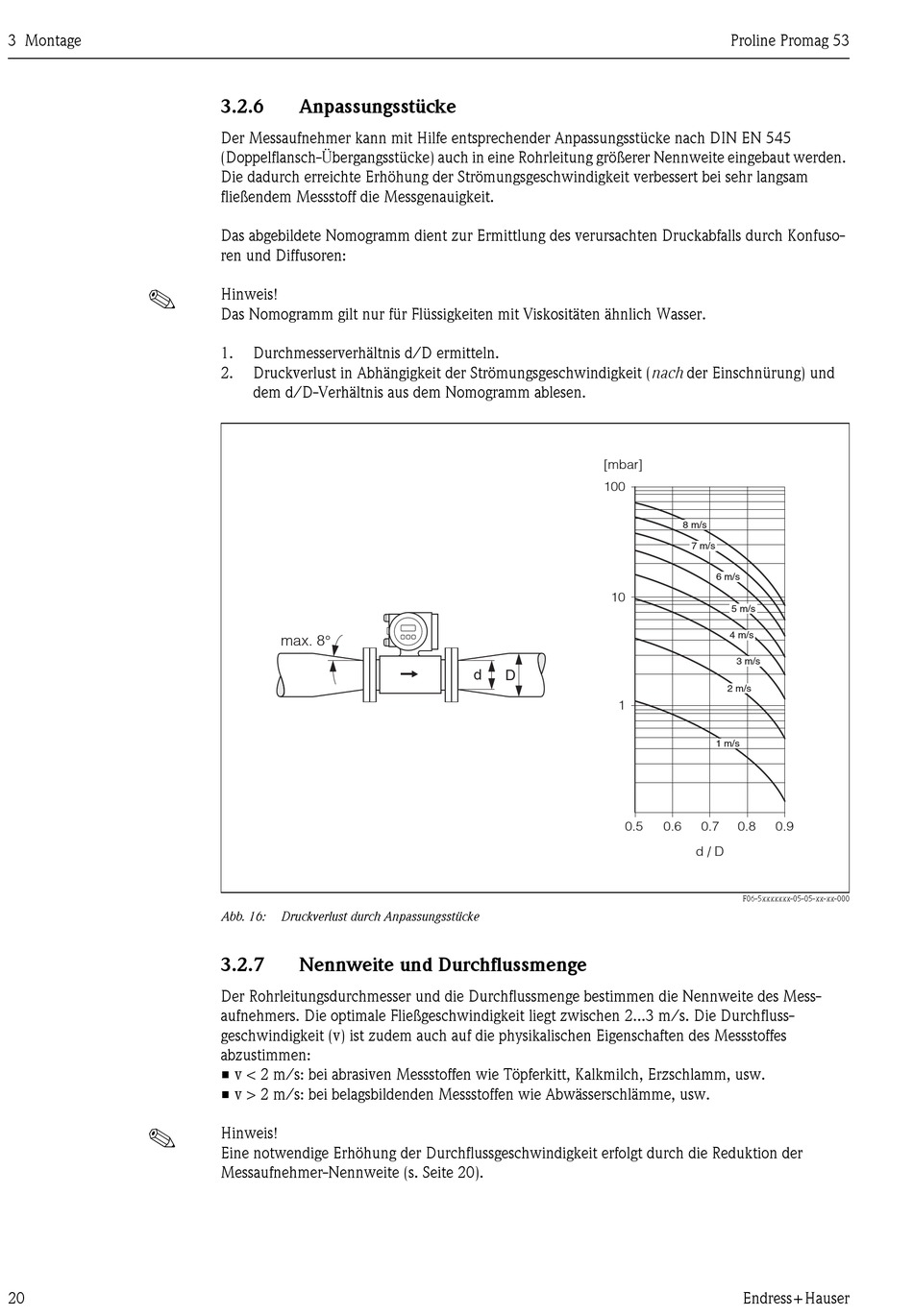

3.2.6 Anpassungsstücke
Der Messaufnehmer kann mit Hilfe entsprechender Anpassungsstücke nach DIN EN 545
(Doppelflansch-Übergangsstücke) auch in eine Rohrleitung größerer Nennweite eingebaut werden.
Die dadurch erreichte Erhöhung der Strömungsgeschwindigkeit verbessert bei sehr langsam
fließendem Messstoff die Messgenauigkeit.
Das abgebildete Nomogramm dient zur Ermittlung des verursachten Druckabfalls durch Konfuso-
ren und Diffusoren:
Hinweis!
Das Nomogramm gilt nur für Flüssigkeiten mit Viskositäten ähnlich Wasser.
1. Durchmesserverhältnis d/D ermitteln.
2. Druckverlust in Abhängigkeit der Strömungsgeschwindigkeit (nach der Einschnürung) und
dem d/D-Verhältnis aus dem Nomogramm ablesen.
max. 8°
Abb. 16: Druckverlust durch Anpassungsstücke
3.2.7

Nennweite und Durchflussmenge

Der Rohrleitungsdurchmesser und die Durchflussmenge bestimmen die Nennweite des Mess-
aufnehmers. Die optimale Fließgeschwindigkeit liegt zwischen 2...3 m/s. Die Durchfluss-
geschwindigkeit (v) ist zudem auch auf die physikalischen Eigenschaften des Messstoffes
abzustimmen:
• v < 2 m/s: bei abrasiven Messstoffen wie Töpferkitt, Kalkmilch, Erzschlamm, usw.
• v > 2 m/s: bei belagsbildenden Messstoffen wie Abwässerschlämme, usw.
Hinweis!
Eine notwendige Erhöhung der Durchflussgeschwindigkeit erfolgt durch die Reduktion der
Messaufnehmer-Nennweite (s. Seite 20).
[mbar]
100
10
d D
1
0.5
Proline Promag 53
8 m/s
7 m/s
6 m/s
5 m/s
4 m/s
3 m/s
2 m/s
1 m/s
0.6 0.7 0.8 0.9
d / D
F06-5xxxxxxx-05-05-xx-xx-000
Endress+Hauser
