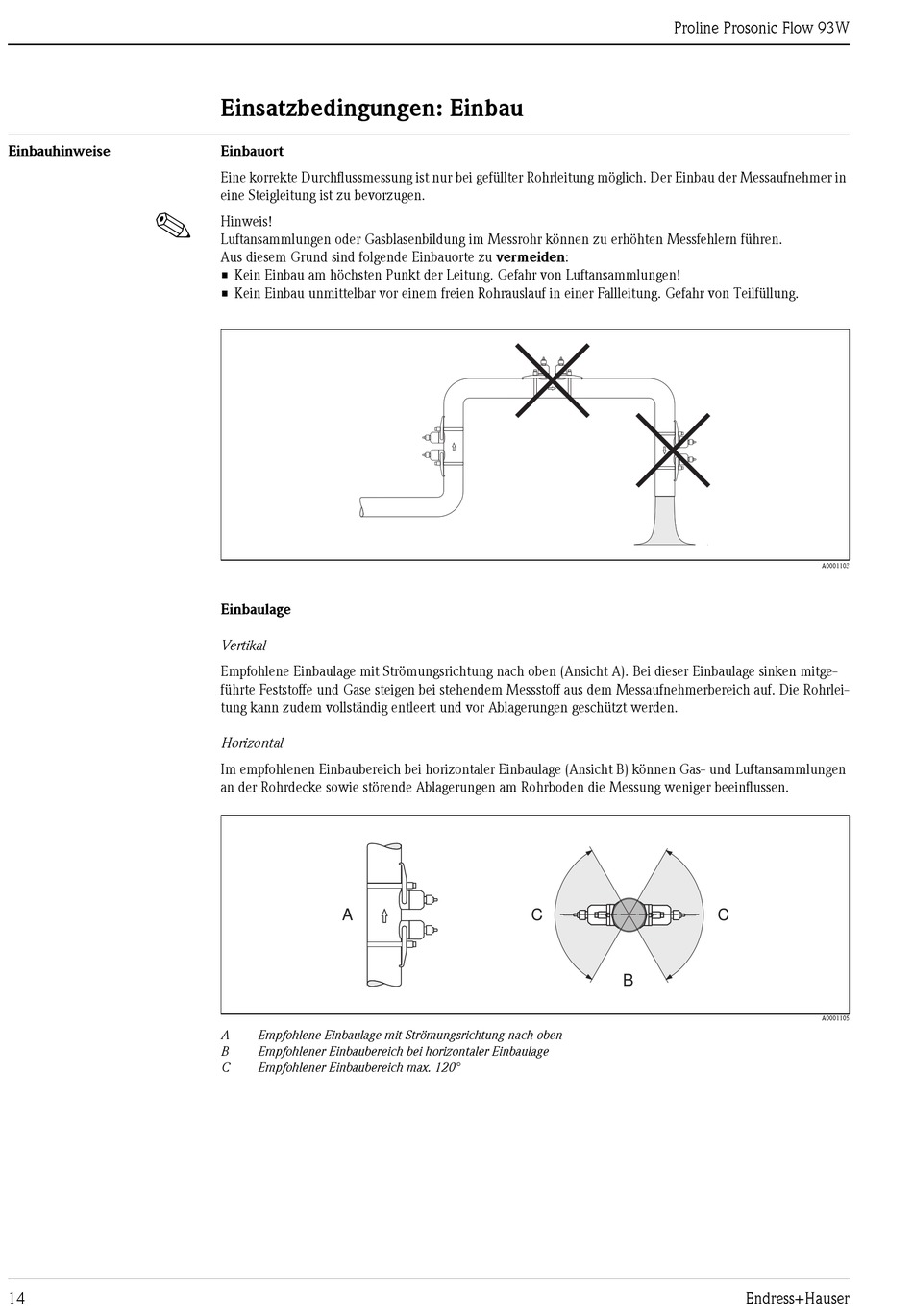

Einsatzbedingungen: Einbau; Einbauhinweise - Endress+Hauser Proline Prosonic Flow 93W Technische Information

Einbauhinweise

!
14

Einsatzbedingungen: Einbau

Einbauort
Eine korrekte Durchflussmessung ist nur bei gefüllter Rohrleitung möglich. Der Einbau der Messaufnehmer in
eine Steigleitung ist zu bevorzugen.
Hinweis!
Luftansammlungen oder Gasblasenbildung im Messrohr können zu erhöhten Messfehlern führen.
Aus diesem Grund sind folgende Einbauorte zu vermeiden:
• Kein Einbau am höchsten Punkt der Leitung. Gefahr von Luftansammlungen!
• Kein Einbau unmittelbar vor einem freien Rohrauslauf in einer Fallleitung. Gefahr von Teilfüllung.
Einbaulage
Vertikal
Empfohlene Einbaulage mit Strömungsrichtung nach oben (Ansicht A). Bei dieser Einbaulage sinken mitge-
führte Feststoffe und Gase steigen bei stehendem Messstoff aus dem Messaufnehmerbereich auf. Die Rohrlei-
tung kann zudem vollständig entleert und vor Ablagerungen geschützt werden.
Horizontal
Im empfohlenen Einbaubereich bei horizontaler Einbaulage (Ansicht B) können Gas- und Luftansammlungen
an der Rohrdecke sowie störende Ablagerungen am Rohrboden die Messung weniger beeinflussen.
A
A Empfohlene Einbaulage mit Strömungsrichtung nach oben
B Empfohlener Einbaubereich bei horizontaler Einbaulage
C Empfohlener Einbaubereich max. 120°
Proline Prosonic Flow 93W
C
B
A0001103
C
A0001105
